Beiträge von Scharnhorst

Vielen Dank, liebe Kollegen!

Chris58 Ja, der Anschluß geht in Ordnung, aber (ich hoffe du hast alles gelesen) mit dem Sito wird es wohl nix mehr...Das bleibt ein Gewürge...

Habe heute eigentlich nur die Teile von den aufgeklebten Zeichnungen befreit und den "J"-Deckel noch innen etwas bearbeitet und das Unterteil mit dem Viertelsradius noch final auf Maß gebracht.

Jetzt paßt alles ziemlich genau zusammen, ich bin ganz stolz soweit!

Mal auf der Anreißplatte mit Prismen und kleinen Magneten geheftet:

Die geometrisch einfache Form des Briefkastens ist aber auch sehr dankbar, da eine sauber geformte zweite Außenhaut drum herum zu machen. Wenn ich da an das Streifengeklebe an dem Sito denke mit dem 1mm Stahlblech...Und unter die Ape mußte es auch noch passen...

Das hier ist jetzt völlig anders. Geometrisch relativ einfach, ich kann es bequem auf der Werkbank anpassen und optimieren. Das macht deutlich mehr Spaß. Und mit Blech zu arbeiten finde ich eigentlich ganz spannend. Das Blech ist übrigen 1,5 mm. Damit wird das besser schweißbar und es ist steifer. Wenn ich dann die Außenhaut noch an ein paar Stellen mit dem inneren Briefkasten verschweiße, sollte das sehr schwingungsarm werden und kein Geigenkasten.

Der Briefkasten wird so ungefähr 50 Grad geneigt sein, deshalb habe ich zum Spaß mal einen der beiden Anschlußstutzen simuliert:

Jetzt kann man sehen, warum ich eine Hälfte eben gemacht habe. Dadurch ist das Rohr fast komplett im ebenen Bereich. Zwar auch eine Ellipse, aber irgendwie ist mir das sympathischer so.

Tja und zuhause war dann auch der 38er Rohrbogen im richtigen Briefkasten neben der Haustüre:

Am Wochenende möchte ich dann mal den die zwei kleinen Deckel und den Unterteil zusammenheften und an den Briefkasten anpassen. Damit müßte ich dann alles haben, um die finale und kollisionsfrei Position des Auspuffs festlegen zu können.

Dann mal kucken, ob ich den Rohrbogen und den Südtiroler Krümmer irgendwie so verheiraten kann, daß ich nächste Woche die beiden Drehteile fertig machen kann.

Langsam sehe ich etwas Licht in dieser Sache hier.

Gruß Paddy.

Ich gehe davon aus, du fragst Rudi, Bernd.

Ich weiß es nämlich nicht, ich habe meine fertig bepulvert in zerlegtem Zustand gekauft.

Gruß Paddy.

Nee Jörg. Für die Ape gibt es im Zubehör eine Heizung. Die hat einen vernünftigen Radiallüfter und in der Kabine einen 3-Stufen-Schalter.

Der Lüfter saugt Umgebungsluft unter der Pritsche an und preßt sie dann in den Wärmetauscher.

Der Zubehör-Wärmetauscher allerdings umströmt dann nur 20 cm vom Krümmer und die Wärmeausbeute ist lächerlich.

Diese Nachrüstheizung war vom Vorgänger eingebaut worden.

Ich habe lediglich den Wärmetauscher optimiert. Allerdings war es dann unsagbar laut in der Ape, weil der Schall des Auspuffs mit kam. Ich habe mir dann einen Luftschaltdämpfer angefertigt, dann war es leise.

Der Luftschalldämpfer ist eine Kombination aus Absorbtions- und Reflexionsschaldämpfer. War ziemlich aufwendig zu bauen, aber der tut.

Von da an geht es in einen Kasten im Fußraum, wo man den Strom zwischen Scheibe und Fußraum verteilen kann mit einer Klappe.

Im Prinzip sehr vergleichbar zur Heizung in einem Trabant.

Gruß Paddy.

Das Ding ist cool, Marco! Und Linierung auch noch da!

Gruß Paddy.

Sieht ja aus wie meine Automatik. Die ist auch schwarz seidenmatt KTL. Sehr gute Wahl!

Und immer dran denken, die Dinger werden immer seltener, deshalb liebevoll damit umgehen!

Die vom Profilbild.

Gruß Paddy.

tonitest Jörg, auf dem einen kleinen Deckel des originalen Briefkasten ist irgendwas mit "EGIG" eingelasert.

Auf die zweite Hülle drum herum schreibe ich dann "Burgwächter" drauf. Ich meine von der Marke ist mein aktueller vor der Haustür...

Hab gerade den Auspuff nochmal weggeschraubt und alle Einzelteile dran gehalten. Das sieht gar nicht schlecht aus soweit.

Spannend wird es dann, wenn ich die Luftleitbleche anfertige, weil der Luftstrom muß ja einmal um den ganzen Briefkasten gezwungen werden, bevor sie wieder rauskommt und zuerst durch den Luftschalldämpfer und dann in die Kabine geht.

Einr grobe Idee habe ich, wie ich Einlaß und Auslaß voneinander trennen werde, aber das muß ich im CAD vorher nachstellen, damit der Querschnitt nie unter den Querschnitt der Stutzen fällt...

Wird ein Spaß...

Gruß Paddy.

JayKuDo Jürgen, die Ape muß ja nicht zum TÜV...

So Mädels,

weil ich a) noch keine bestellten Teile heute abend im Geschäft zur Hand hatte und ich b) für die finale Positionierung des Briefkastens zumindest ein Gefühl haben muß, wie die zweite Außenhaut des Wärmetauschers nach außen aufbaut (zum Differential kann es eng werden und ich muß vielleicht noch etwas weiter weg vom Motor, was ja dank Langlöcher möglich ist), habe ich heute mal mit dem "Außenbriefkasten" angefangen.

In der Mittagspause kurz den originalen Briefkasten modelliert und mit einem Offset ein paar Blechwände modelliert:

Ich hoffe, man kann äußeren und inneren Briefkasten erkennen. Die kleine Wand, wo das Endrohr rauskommt, wird die einzige Oberfläche des Briefkastens sein, über die Wärme direkt nach außen dringen kann, weil sie zur Außenhaut gehörig bleiben wird.

Das erschien mir einfacher in der Umsetzung. Auch weil ich mir die Möglichkeit offen lassen will, das Endrohr noch zu verändern.

Vielleicht kann man jetzt auch erkennen, warum ich den Blechwinkel so dämlich angeschweißt habe. So wie er über steht, macht es jetzt nämlich Sinn und er schließt mit dem großen Blechbogen oben ab.

Nur falls ihr euch schon gewundert habt, warum ich den so überhängen habe lassen.

Was ihr auch erkennen könnt ist, daß ich im "Zeitungsrollenbereich" des Briefkastens nur auf der einen Seite einen runden Offset gemacht habe, es dann aber tangential gerade weiterlaufen ließ.

Das hat den Hintergrund, daß in diese Fläche die beiden Zu- und Abluftstutzen mit 50 mm Durchmesser müssen und sich da eine ebene Fläche doch etwas besser anbietet. Wenn zu der Neigung der Stutzen auch noch ein elliptischer Schnit dazu kommt, wird es etwas kompliziert.

Dann habe ich letztlich nach alter Sitte ganz simpel von den Blechen eine 2D-Ableitung gemacht, es ausgedruckt 1:1 und dann mit Sprühkleber auf 1,5er Blech geklebt. Danach dann mit Schlagschere, Knabber und zum Schluß Bandschleifer an die Kontur gebracht.

Den unteren Abschluß habe ich dann etwas breiter gelassen und durch die Rollenmaschine gelassen, bis der Radius gestimmt hat. Das Ding ist jetzt noch 3 cm oder so zu lang, aber ich wußte nicht, ob es mir das Blech verdreht und dann wäre es blöd gewesen, wenn ich die finale Breite schon geschnitten gehabt hätte. Ich hatte mir das sparen können, weil es parallel durchlief, aber gut. Ablängen geht immer:

Dann die Überstände mit ein zwei Millimeter Aufmaß angerissen und abgeschnitten:

Es fehlt jetzt noch das Tonnendach, aber das geht dann schnell und kommt zum Schluß.

Zuhause dann mal grob zusammen gezwickt:

Auf dem nächsten Bild sieht man den hinteren Deckel, wie ich ihn an den Briefkasten halte. Ich hoffe, man kann erahnen, warum der so eine komische Form hat wie ein "J". Die Innenkontur ist noch nicht fertig, aber dann schließt er mit dem originalen Briefkasten und dem Haltewinkel ab:

Das mal so als nächster Schritt. Jetzt kann ich morgen das Unterteil mit dem gewalzten Radius auf Länge bringen und den hinteren Deckel innen fertig machen auf Kontur. Soweit bin ich zufrieden.

Den gewalzten Boden und die beiden kleinen Deckel könnte ich eigentlich dann schon zusammen punkten, aber das werde ich wohl am Wochenende machen.

Ist jetzt alles noch etwas doof, weil die zweite Hülle noch eine Weile in der Luft hängen wird, ich muß kucken, wie ich mir da behelfe. Irgendwie Abstandsklötze mit Magneten oder so, ich weiß noch nicht.

Heute ist bis auf den 45°-Bogen alles gekommen:

Die O-Ringe in den verschiedenen Materialien, der weiße ist der PTFE. Die jeweils 4 Gummipuffer und Auspuffedern inklusive Schweißhaken.

Jetzt hat es genug Material zum Spielen.

Wie man sieht, es geht voran.

Gruß Paddy.

Vielen Dank Volker PKXL2 !

Wie immer der Fachmann meines Vertrauens für solche speziellen Details!

Gruß Paddy.

Danke, Männer!

So, heute mal die beiden Blechwinkel finalisiert.

Das Ganze war gelinde gesagt etwas tricky zu spannen und immer wieder auszurichten, weil die beiden Schenkel ja lang waren und das Material halt nur 4 mm.

Schraubstock geht nicht und weit auskragen darf das auch nicht, sonst flattert das nur rum. Erstmal die Langlöcher:

Dann halt an etlichen Stellen die Außenkontur gefräst:

Den Winkel, der schon am Briefkasten angeheftet ist, mußte ich auch nochmal überfräsen, damit der Abstand vom Langloch zur Außenkontur stimmt:

Dann alle Ecken am Bandschleifer einen entsprechenden Radius angeschliffen:

Tja, sowas entsteht halt während dem Bau. Zu Anfang war ja praktisch nix und der Briefkasten hing ja nur so im Raum positioniert. Hätte ich vorher gewußt, wie das zum Schluß sich ergibt, hätte ich die Abwicklung bei meinem Kumpel lasern lassen und hätte nur jeweils einmal unter die Presse müssen für der Winkel.

Aber um das im CAD zu konstruieren hätte ich alles aufmessen müssen und dazu haben mir die Mittel zuhause gefehlt. Also iterativ rangetastet.

Der Haltewinkel am Motorträger fügt sich jetzt schön ein und ich muß keine Änderung am Motorträger vornehmen. Zwei der 3 Schrauben gehen in Gewindebuchsen, die ohnehin für den Originalauspuff dran sind, die 3. Schraube geht durch eine Bohrung, die ebenfalls vorhanden ist.

Innerhalb der 3 Schrauben ist der Winkel jetzt quer zur Fahrtrichtung über die Langlöcher um ein paar Millimeter verschieblich:

Die Langlochkombination von Haltewinkel und angeschweißtem Winkel ermöglichen jetzt einiges an Einstellbarkeit und bringen ohne Probleme den Weg mit, um den der höher gesetzte Polini zu liegen kommt:

Hier sieht man schön, wie der Haltewinkel parallel mit dem 12,5° schrägen Motorhalter läuft und wie der Ansaugstutzenanschluß ausgespart ist:

Und nochmal von oben. Jetzt ist der Haltewinkel auf das Wesentliche reduziert, ohne Stabilität einzubüßen:

Wenn das jetzt noch VA wäre, wäre es top. Aber die haarige Fräserei auf dem Unterlagenstapel hätte ich nicht mit zähem VA machen möchten...

Jetzt wird er halt noch gestrahlt und wie der Motorträger vom neuen Motor lackiert. Da müßte noch Farbe da sein.

Mir gefällt es sehr und ich bin froh, wie es geklappt hat. Am Anfang dachte ich noch, das wird so ein Gemurkse, aber jetzt ist es doch ganz ansehnlich geworden. Fast wie dafür gemacht.

Dagegen sehen die Halterungen für die Zubehör-Töpfe, die mit so eine Satellitenschüsselklemme an der Schwinge der Smallframe angezwickt werden eigentlich schon etwas klempnermäßig aus...

Weder die O-Ringe noch der ganze andere Kram ist gekommen. Das Wichtigste wäre jetzt der 45°-Bogen, damit ich den Krümmer final anpassen kann. Und dann natürlich die beiden Drehteile fertig machen, die dann die O-Ring-Verbindung zwischen Auspuff Krümmer werden.

Da bräuchte ich dann noch einen Tip. Ich Depp habe nämlich die Federlaschen an dem Auspuff weggeschnitten, bevor gemessen habe, wieviel Spannung für die mitgelieferte Zugfeder vorgesehen ist.

Es kommen ja noch welche. Es sind die relativ kurzen Federn mit glaube ich 55 mm ungespannte Länge von Haken zu Haken.

Ich habe mal dran gezogen, aus dem Bauch heraus würde ich die nicht mehr als 10 mm vorspannen im montierten Zustand. Die haben ganz ordentlich Dampf.

Ich selbst habe leider keine Erfahrung damit...

Gruß Paddy.

Automaticadett Das Jahr der Versicherung ist besser...

Gruß Paddy.

Fantine Ich denke, wir beide liegen da nicht ganz verkehrt. Ich habe im GSF schon einige Kurven von dem Polini gesehen, eine davon mit 51/97, 19.19er und Banane. Da dürfte mein Motor mit dem Briefkasten noch etwas besser liegen.

Und ich habe eine uralte Kurve vom DR gefunden mit einem einen Tick besseren Setup als meiner, das gefühlt ganz gut an meinen alten Motor rankommt.

Die beiden Kurven gepaart mit den Fahreindrücken der beiden Motoren und dem Getrieberechner zusammen läßt einfach erwarten, daß es nur am Auspuff liegt, daß der Polini so schnell ab 4500 1/min abkippt. Aber lassen wir uns überraschen.

So, nachdem ich gestern eine grobe Konstruktion festgelegt hatte, habe ich heute mal weiter gemacht,

Zwei Gummipuffer-Dummys aus Stahl gemacht, damit der Briefkasten starr hängt für die Krümmeranpassung und zwei Winkel gemacht auf Basis meiner Karton-Schablonen.

Material ist 4 mm starkes Standardblech (DC0 irgendwas), mit runden 40 Tonnen in ein Prisma gedrückt, um es abzukanten:

In den kleinen Anschweißwinkel für den Briefkasten habe ich gleich die Langlöcher gesetzt. Dann die originale südtiroler Lasche abgeschnitten und meinen Winkel angeheftet:

Mit den Pufferdummys in die Mitte der Langlöcher geschraubt konnte ich deren Umfang am Halteblech anzeichnen, das ich mit Gripzangen am Motorträger befestigt hatte:

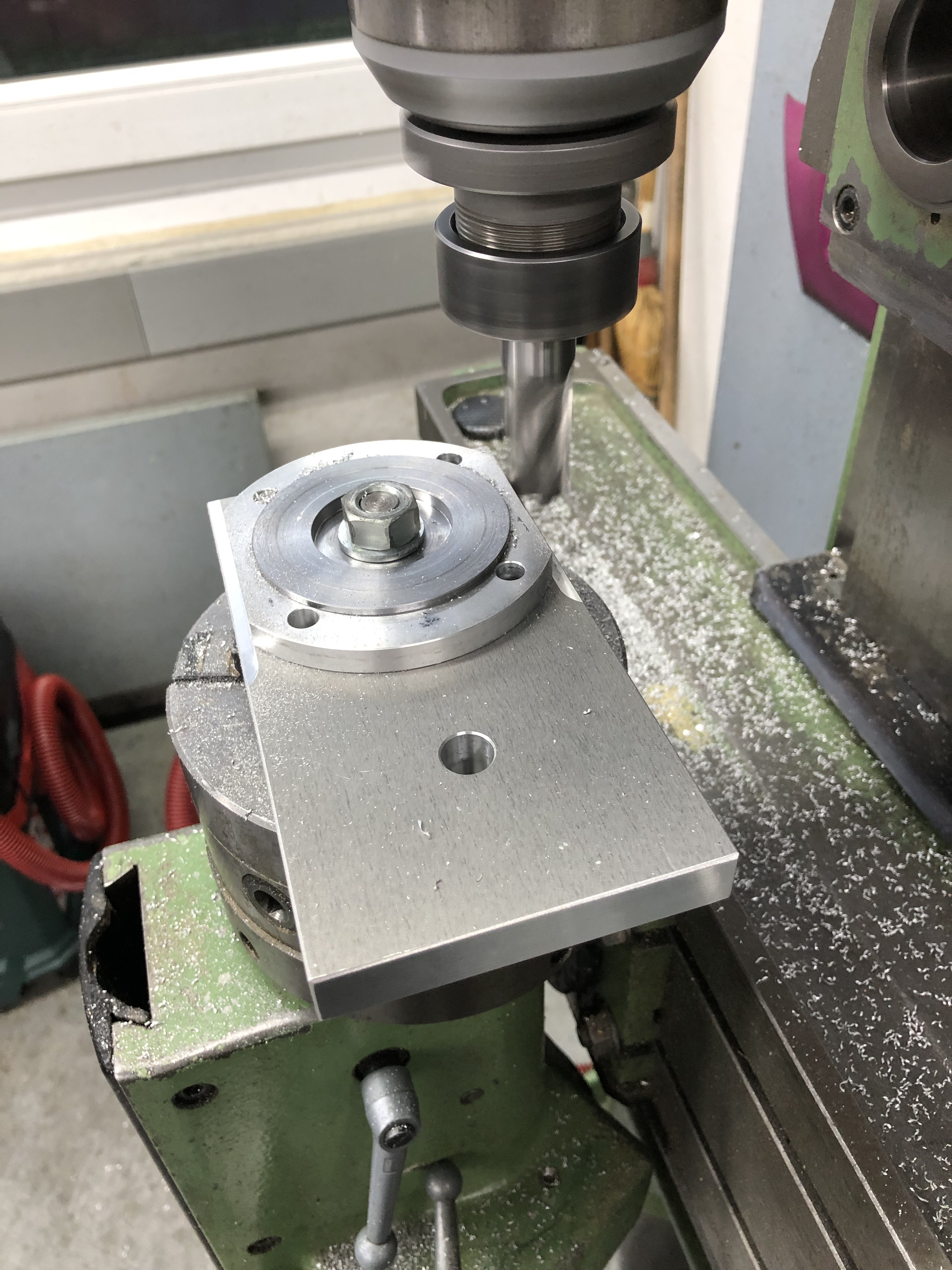

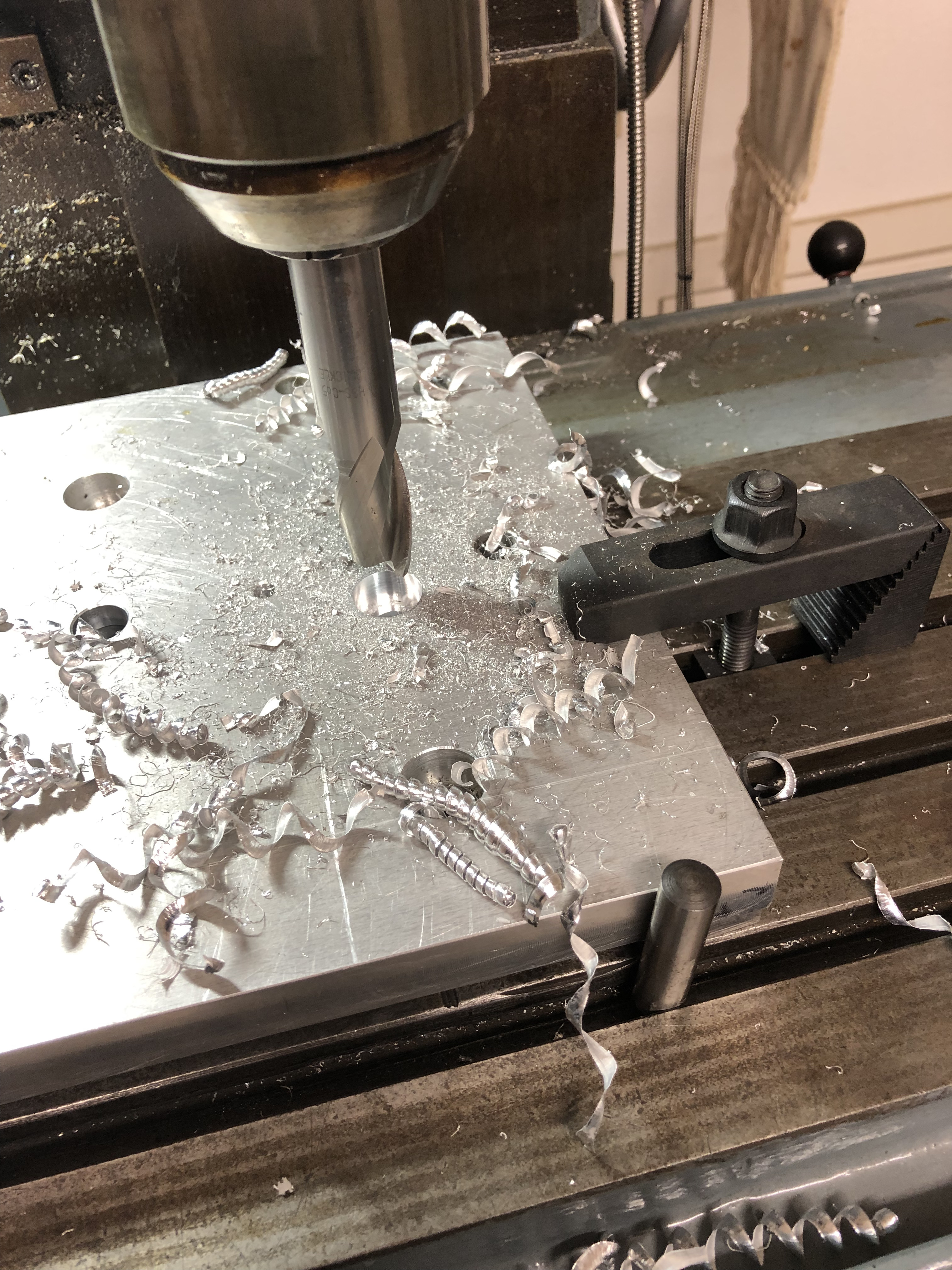

Dann auf der Fräsmaschine die Löcher auf genau 8 mm gesetzt in Stufen. Diese Bohrungen werden dann 8,5er Langlöcher wie in dem Schweißwinkel für den Briefkasten.

Dann sah es so aus:

Noch etwas grob, aber ich konnte den Briefkasten mal anschrauben:

Ich habe jetzt genug Luft zum Knotenblech und zur Pritsche für Wärmetauscher und der schrägen Verschiebung um 8 mm wegen dem Spacer unter dem Polini.

Dann den Puff wieder weg und grob angezeichnet, wie die Langlöcher prinzipiell werden und was noch am Halteblech weg kann, damit das nicht so klobig wird.

Wirkt soweit mal stabil mit dem 4 mm Blech. Bin schon gespannt, wie es rauskommt, wenn ich alles noch etwas beschnitten habe. Dann wird es noch etwas eleganter.

Heute mehr erreicht, als gedacht, bin zufrieden.

Gruß Paddy.

Ich verstehe, worauf du mit den Vorschlägen hinaus willst, Frank. Damit kriege ich ihn unten rum höher und das ist alles richtig.

Aber momentan merkt man so richtig, daß er die Gasmenge schon relativ früh nicht raus kriegt und der Füllgrad darunter leidet und weniger, daß die Auslegung zu spitz ist und ich sie in Richtung tiefere Drehzahlen schieben muß.

Momentan schneidet der Sito einfach die Kurve ab. Ich müßte mich arg täuschen, wenn es nicht so wäre.

Wenn die Kurve so weiter gehen würde, wie sie startet, wäre das vermutlich schon ausreichend.

Ich schließe nicht aus, daß ich das Verhalten falsch interpretiere, aber ich warte mal den Einfluß des Briefkastens ab, weil das Ganze momentan ab 4500 1/min schon anfängt, abzukippen.

Ich bin ja selber schon unheimlich gespannt, wie sich das auswirkt.

Aber was für meine Theorie mit dem Füllgrad spricht, ist daß mit dem wurschtigen DR 130 und seinen mickrigen Steuerzeiten eine höhere Drehzahl mit dem Sito möglich war als jetzt mit dem Polini.

Da läuft etwas komplett schief und mir stellt es ab 4500 1/min zunehmend eine Abgasblase zurück in den Brennraum, bis dann ab 6500 1/min überhaupt nix mehr geht.

Mit dem DR 130 ging es bis ca. 7500 1/min maximal.

Das ergibt bei den aktuellen Steuerzeiten eigentlich nur Sinn mit zuviel reflektiertem Altgas im Brennraum wegen dem Sito.

Lassen wir uns überraschen...

Gruß Paddy.

Wie meinst du das, Kawitzi ?

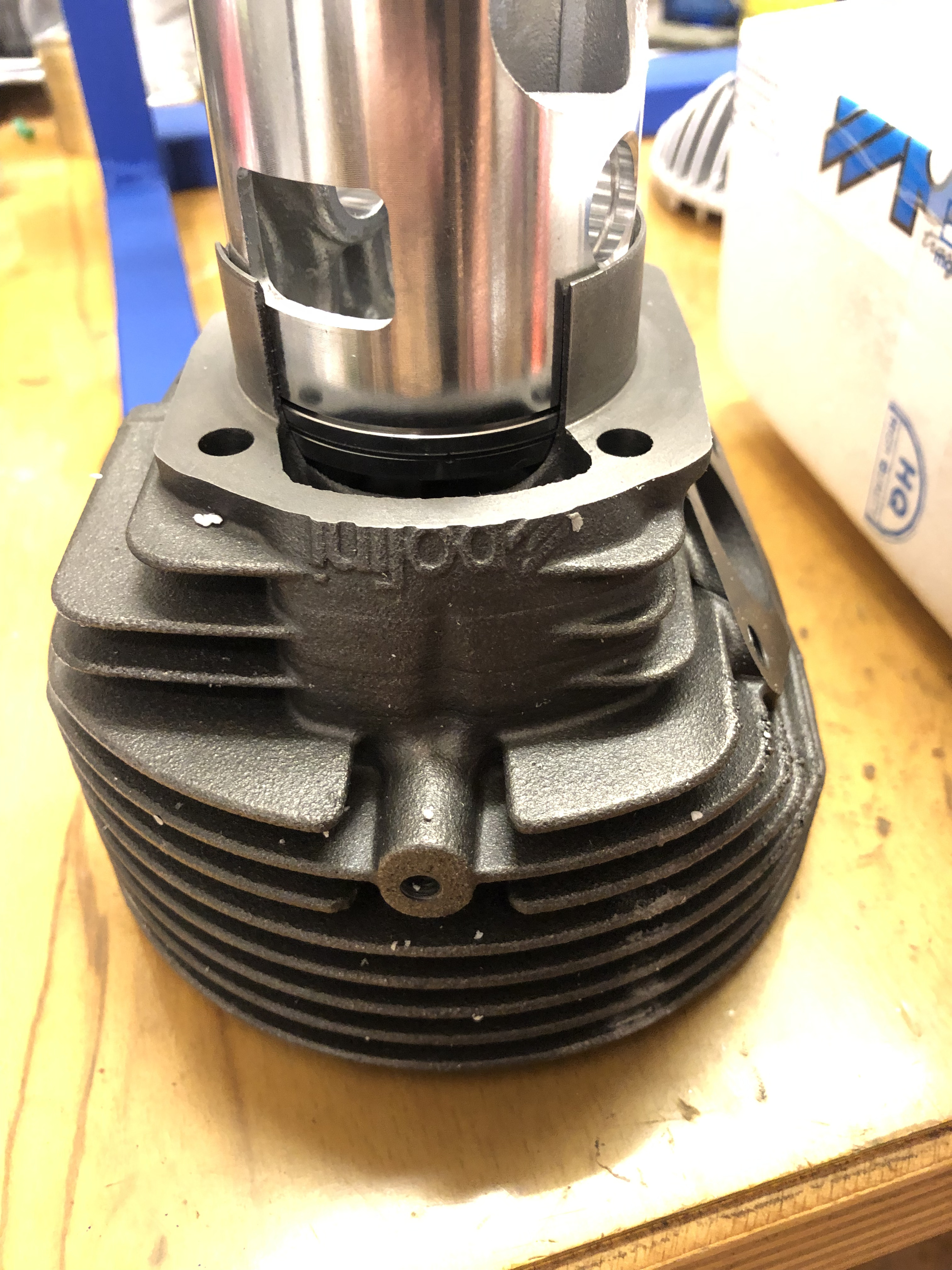

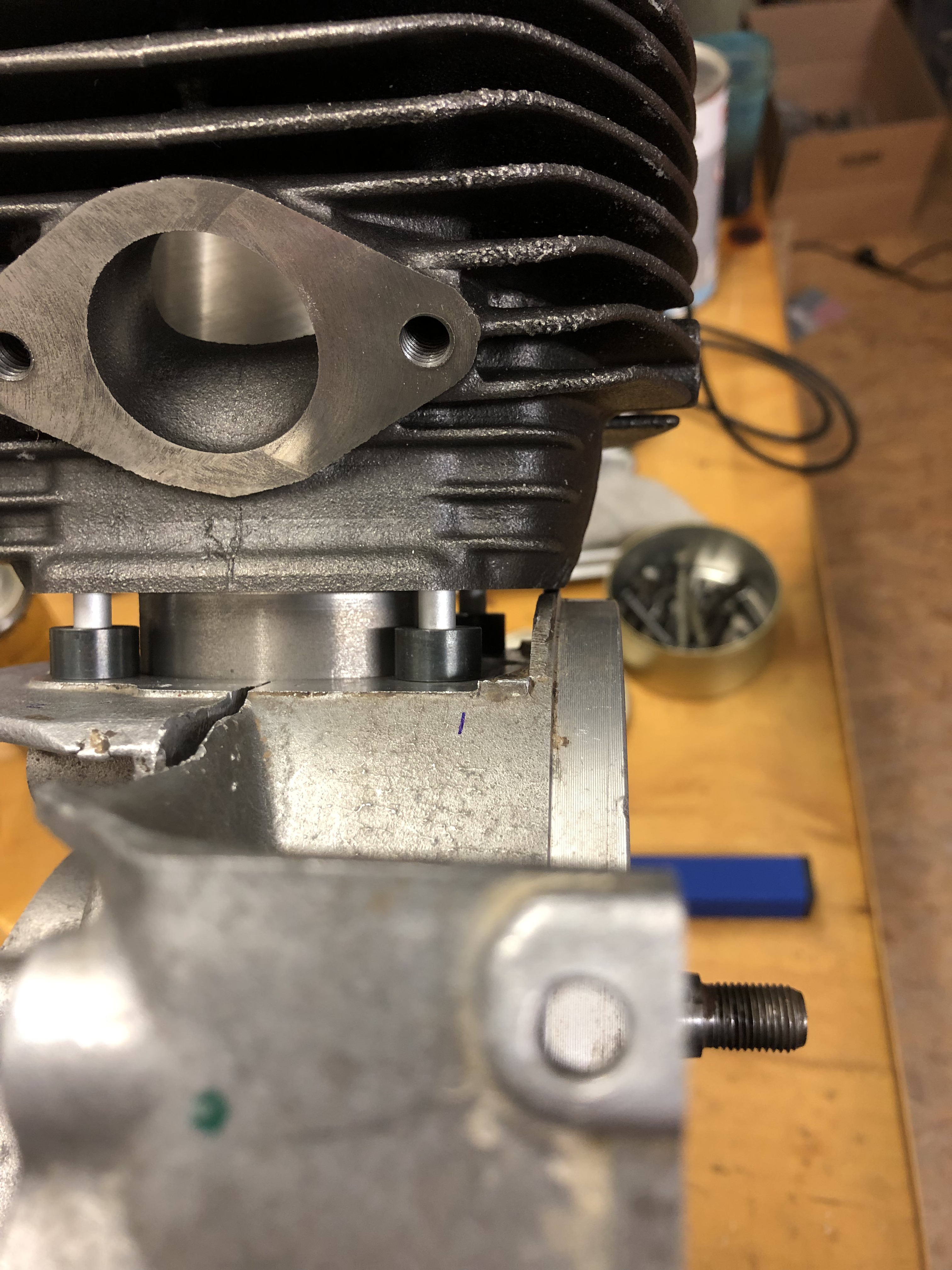

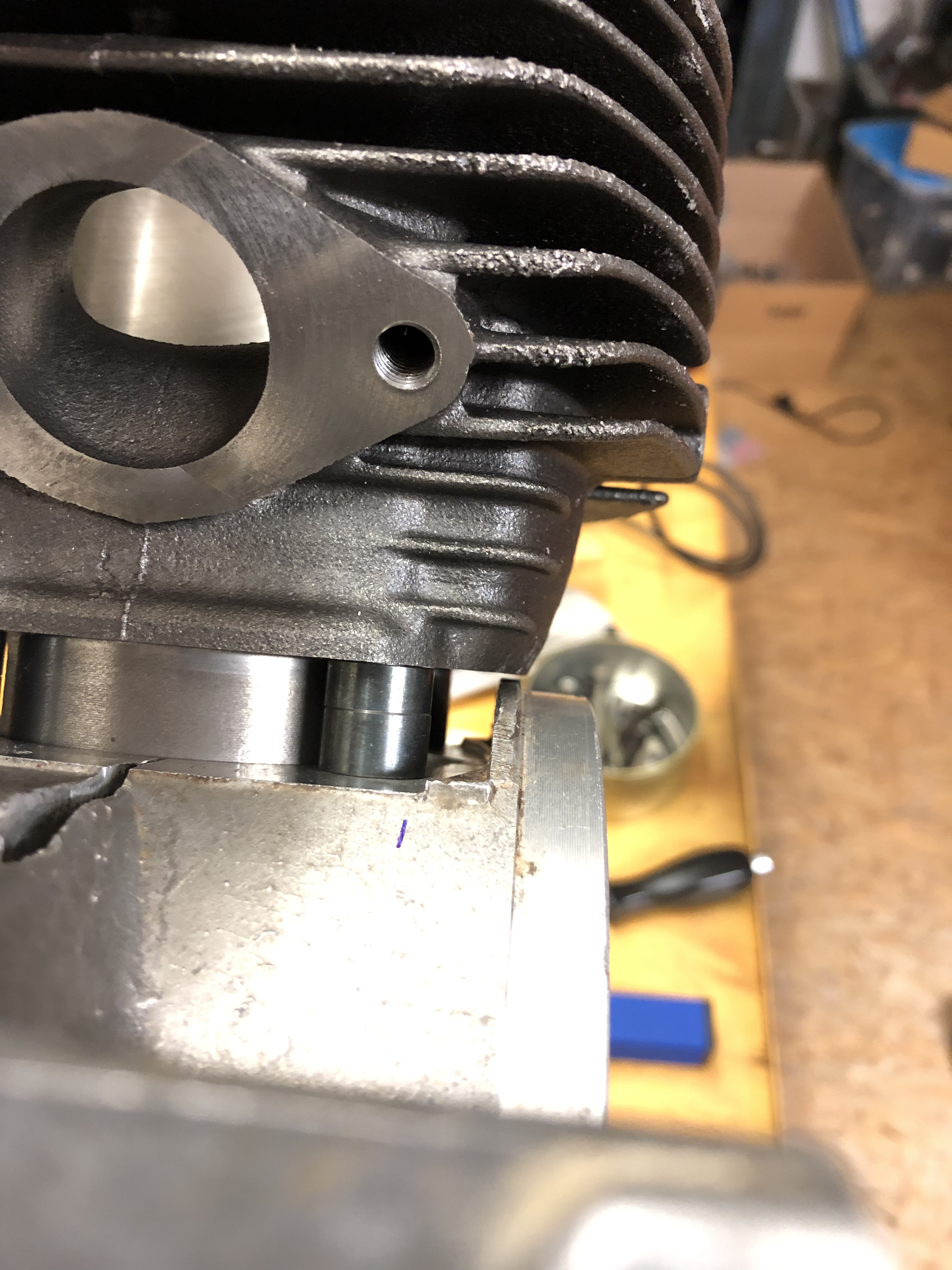

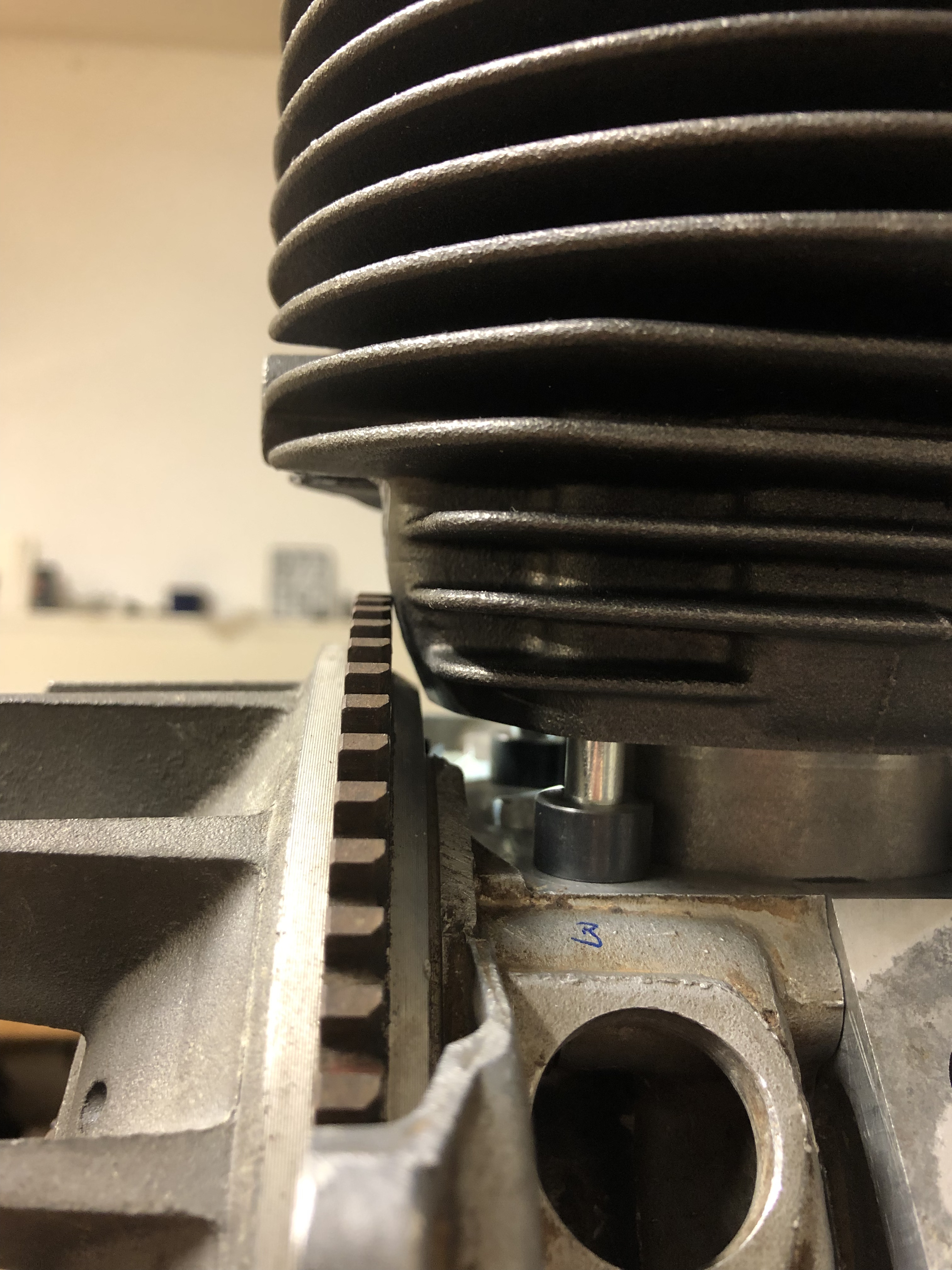

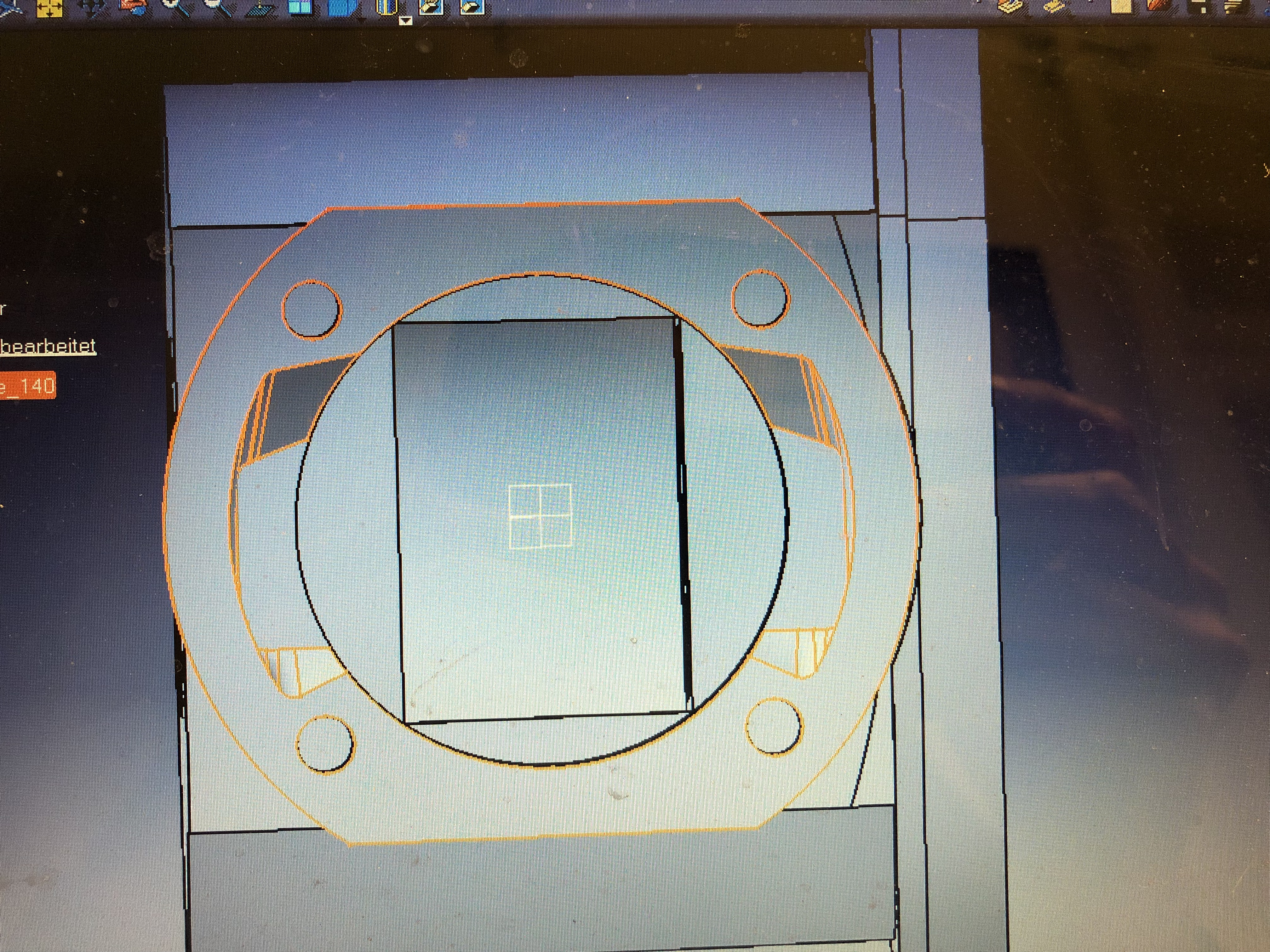

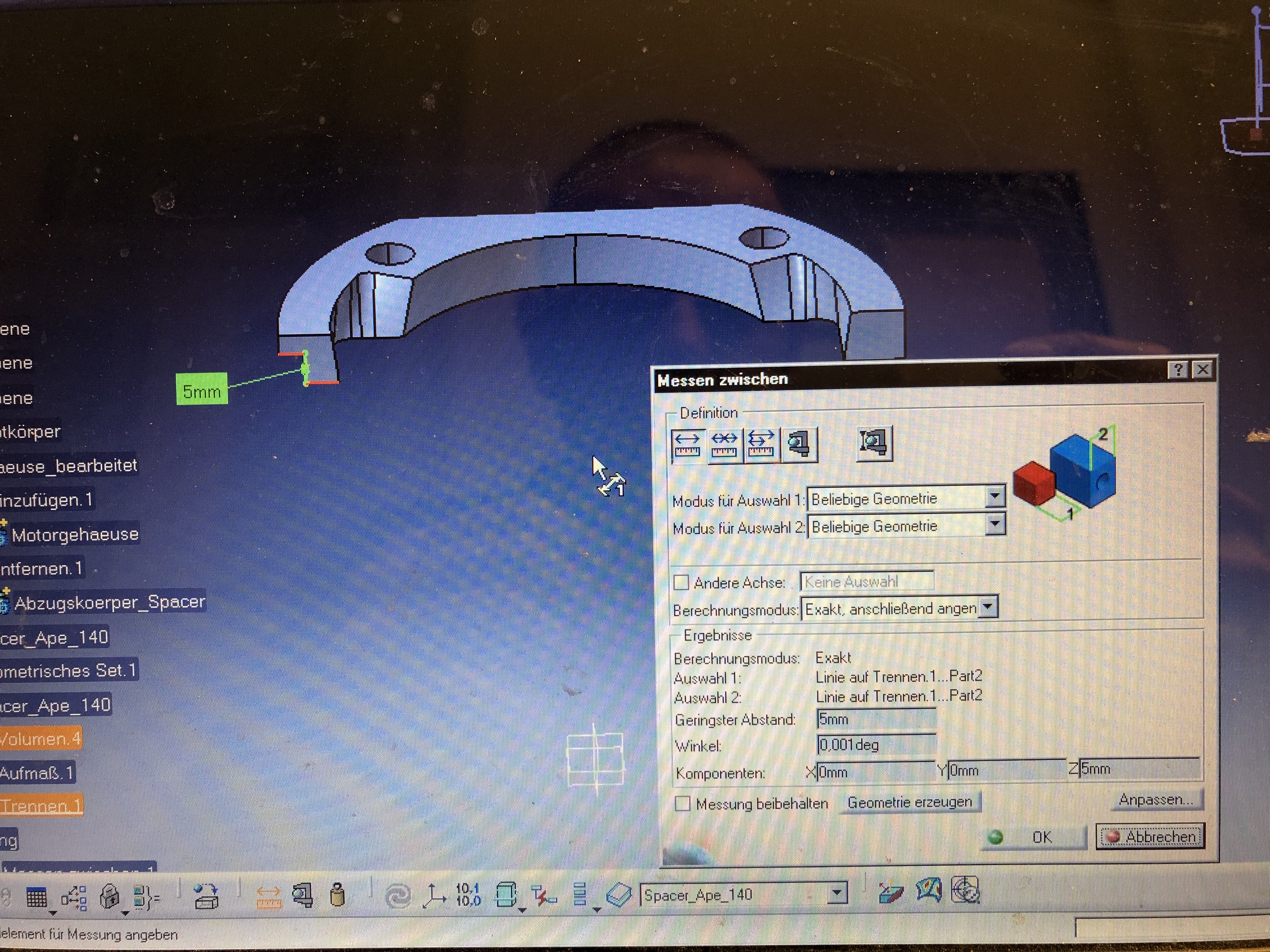

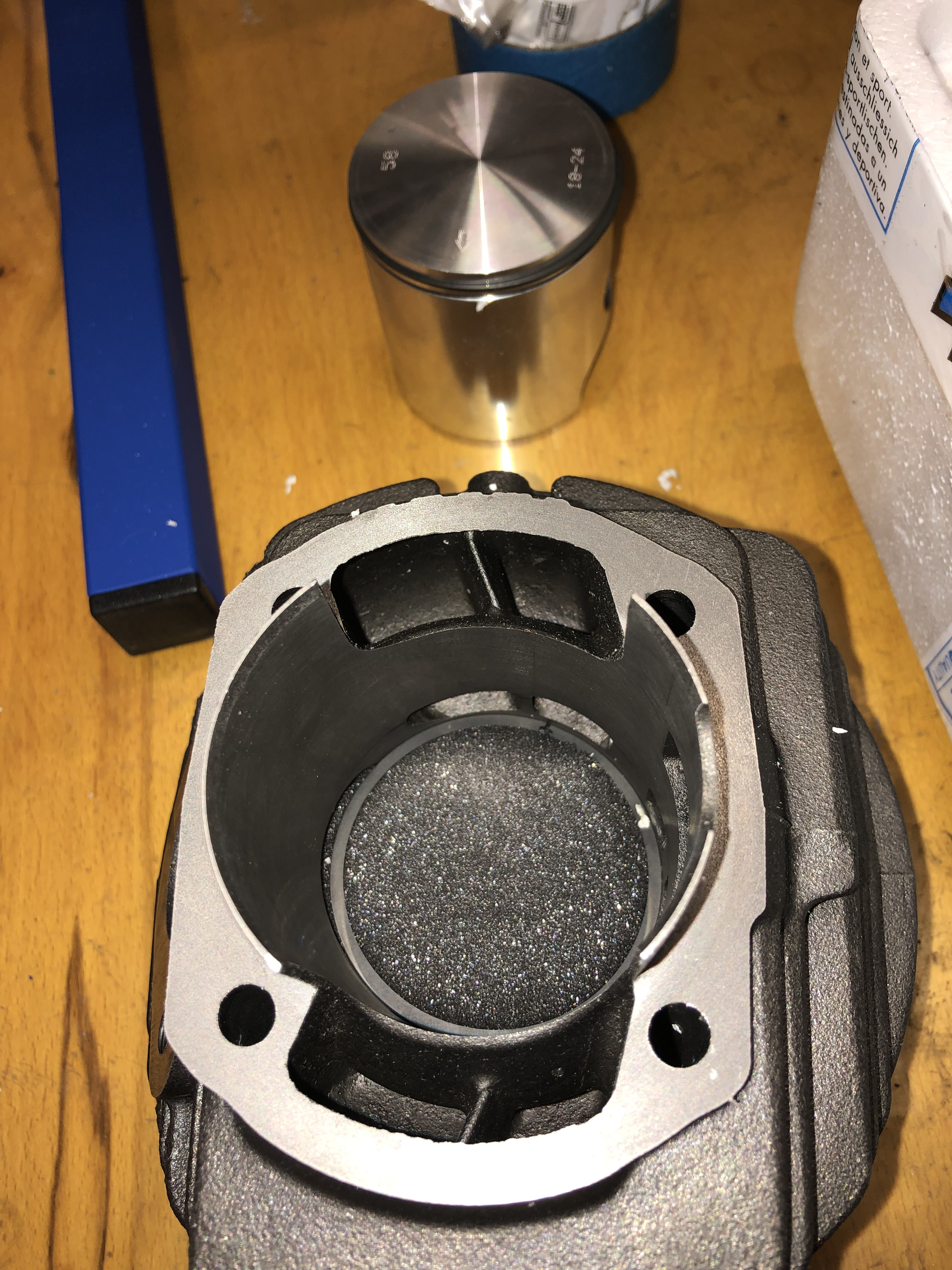

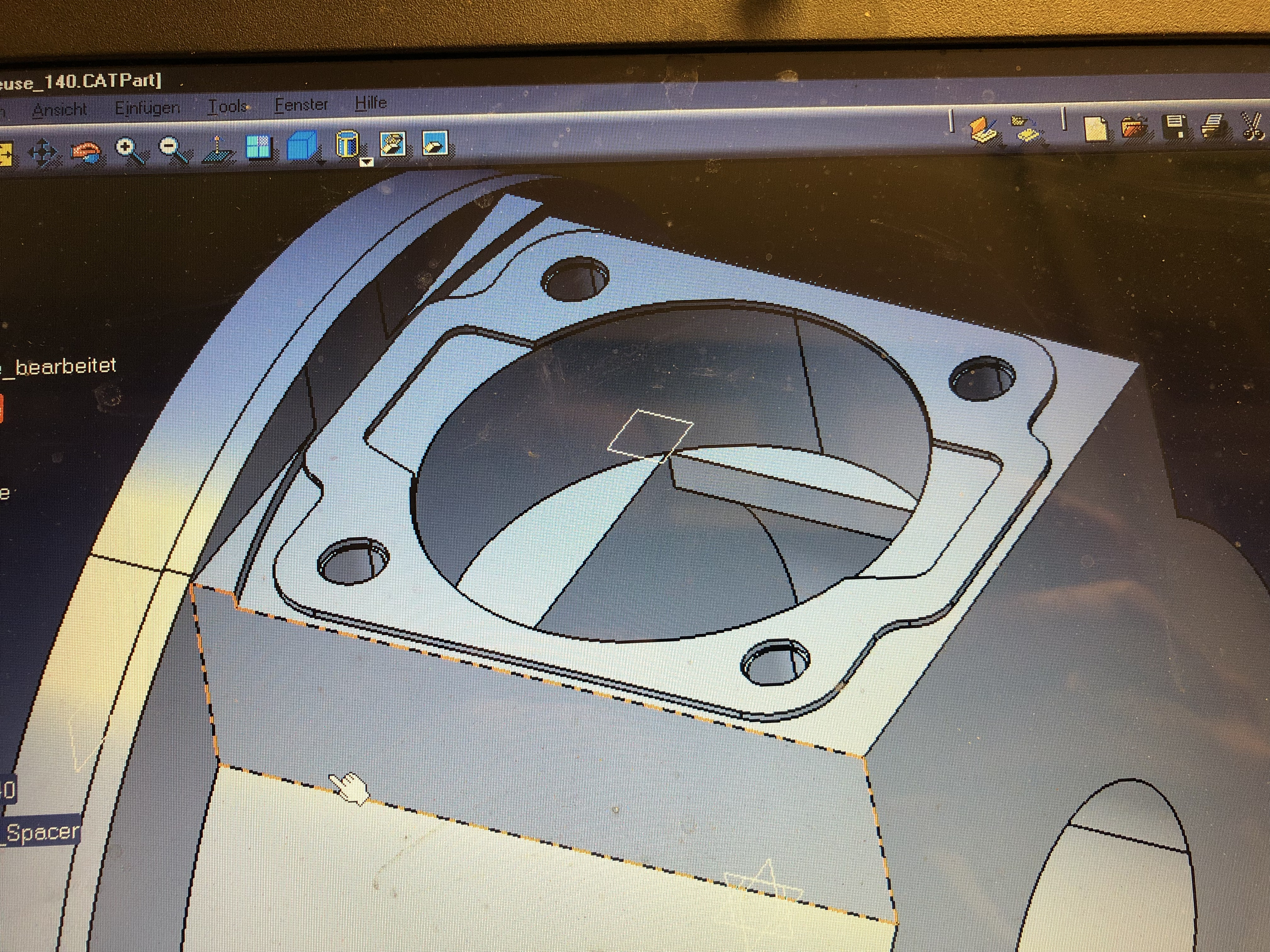

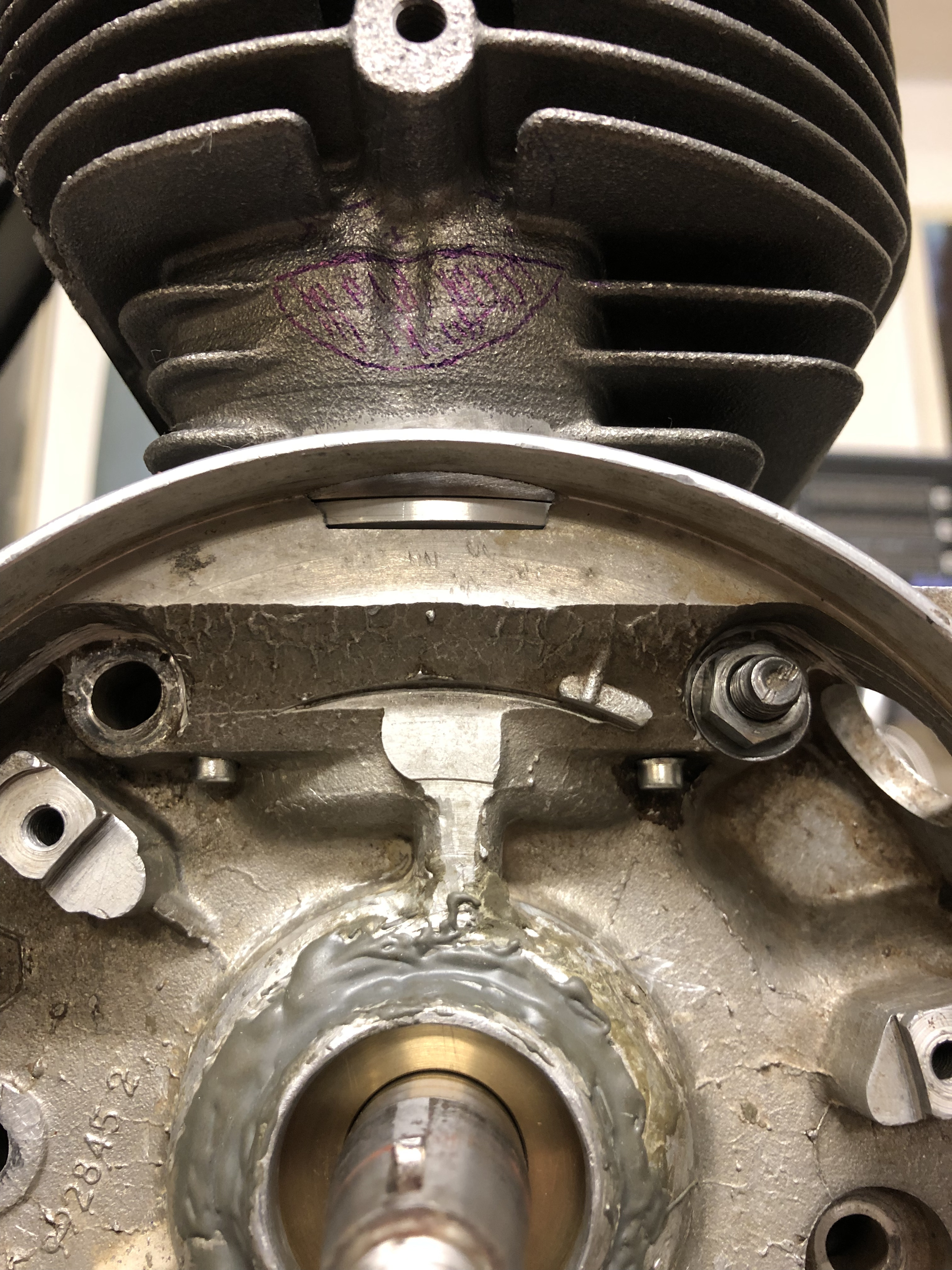

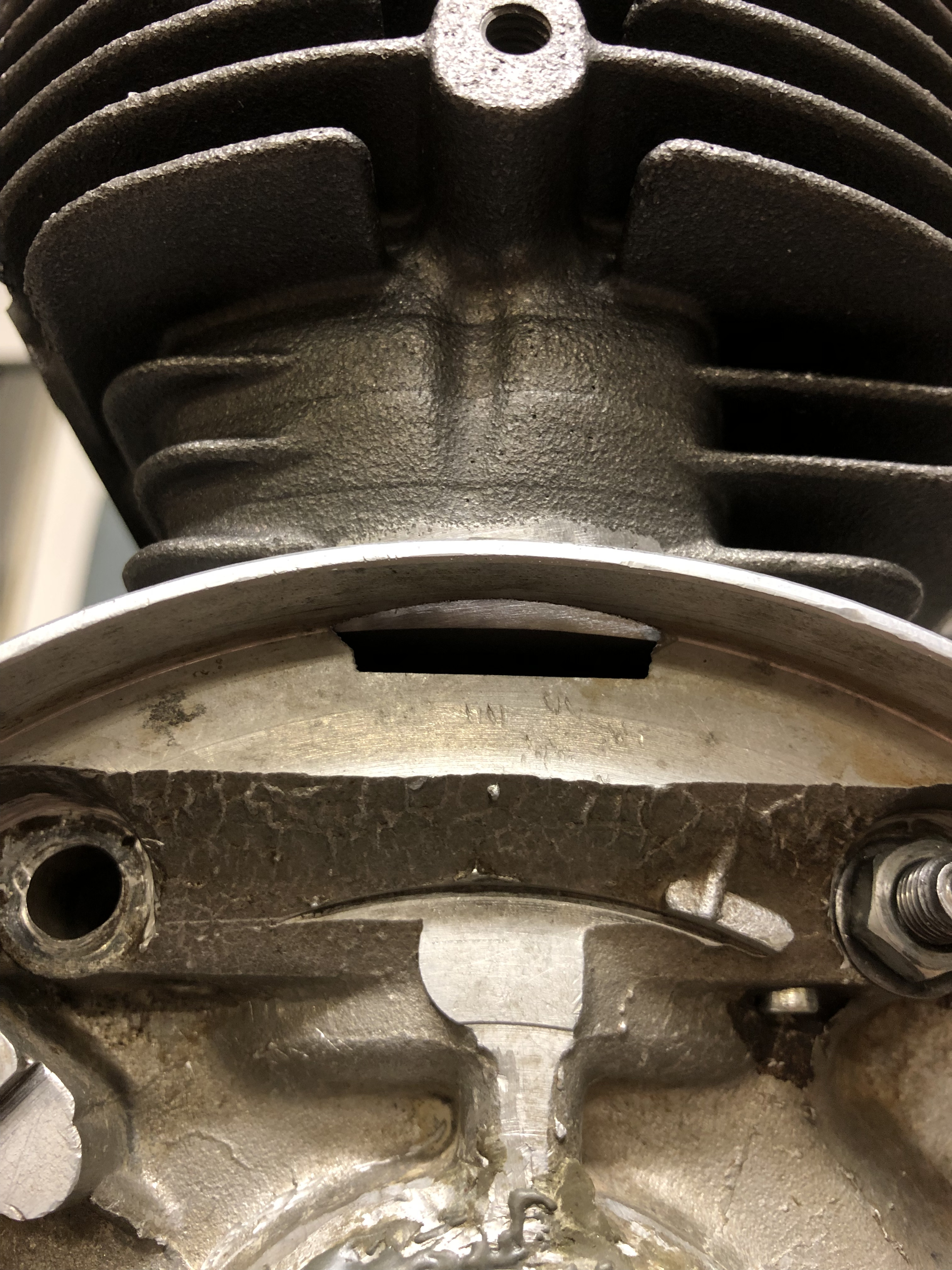

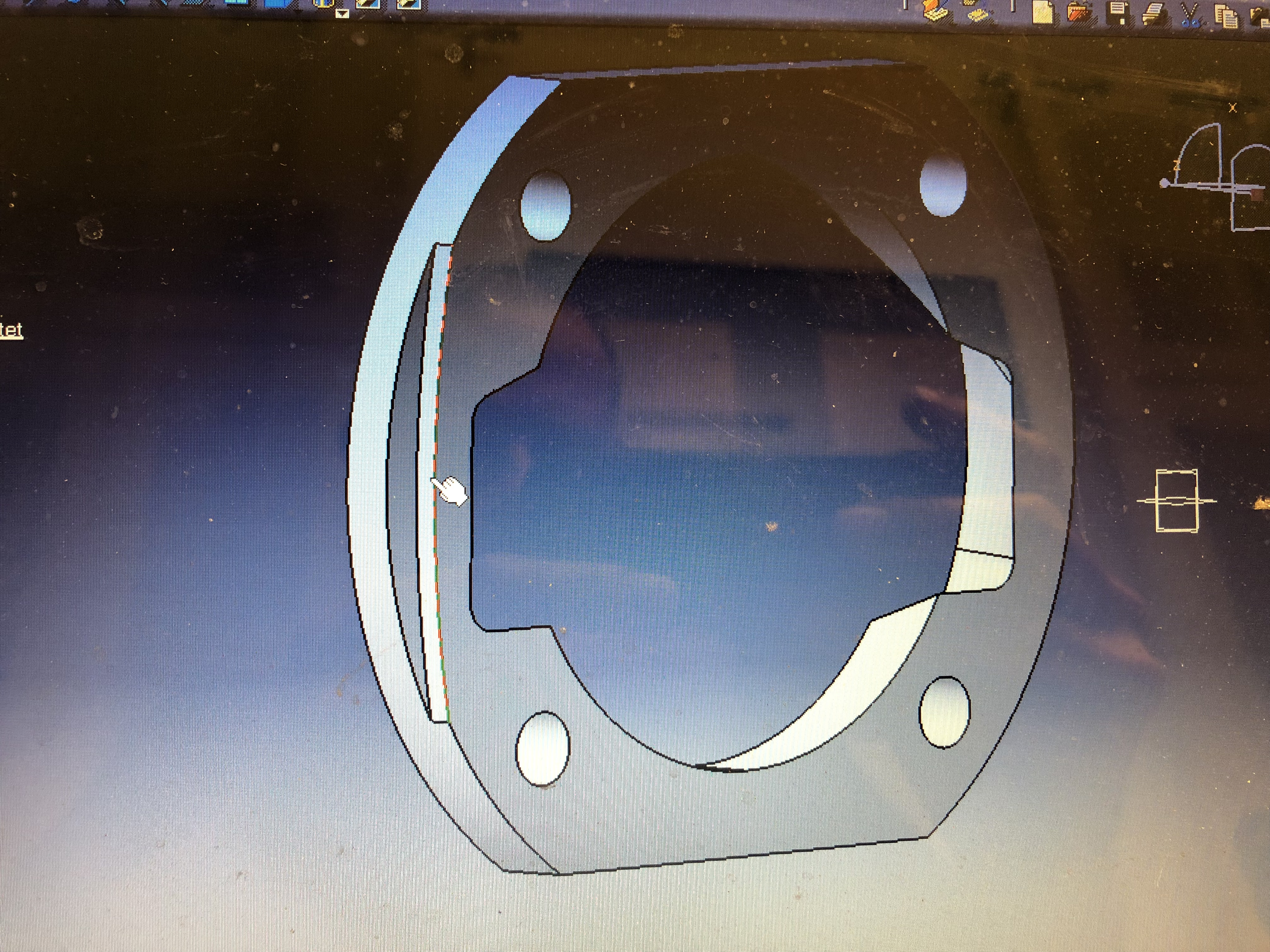

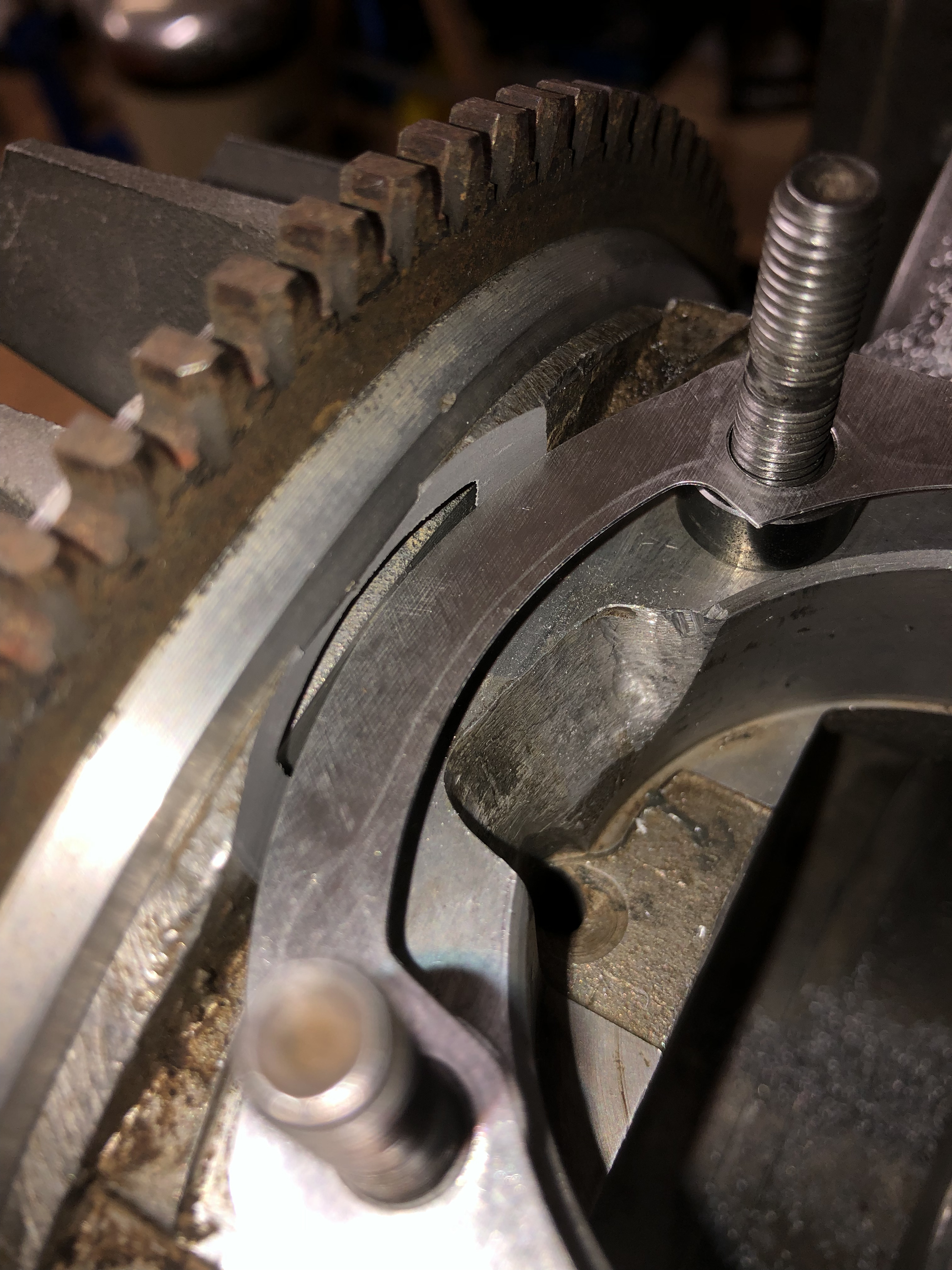

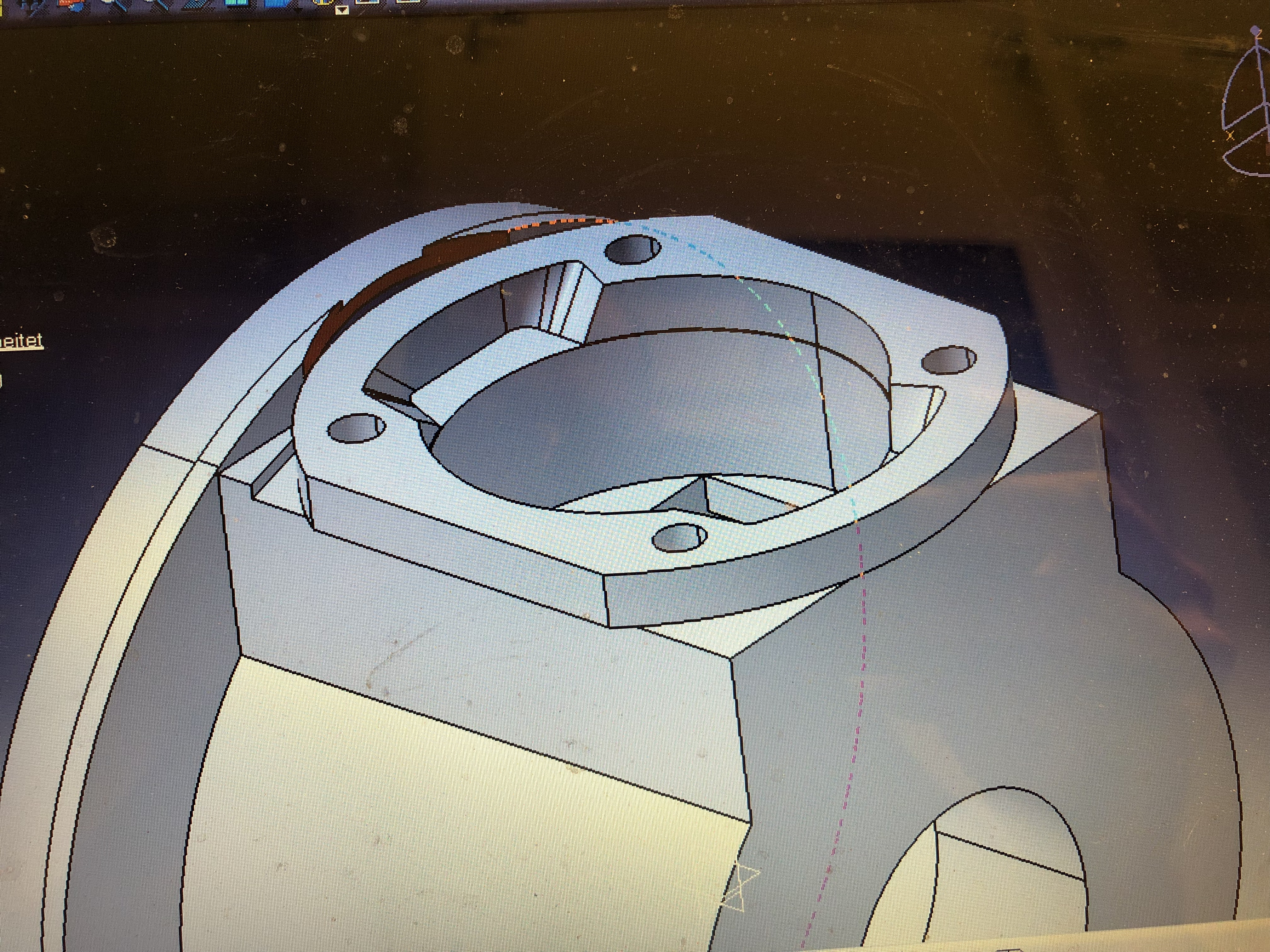

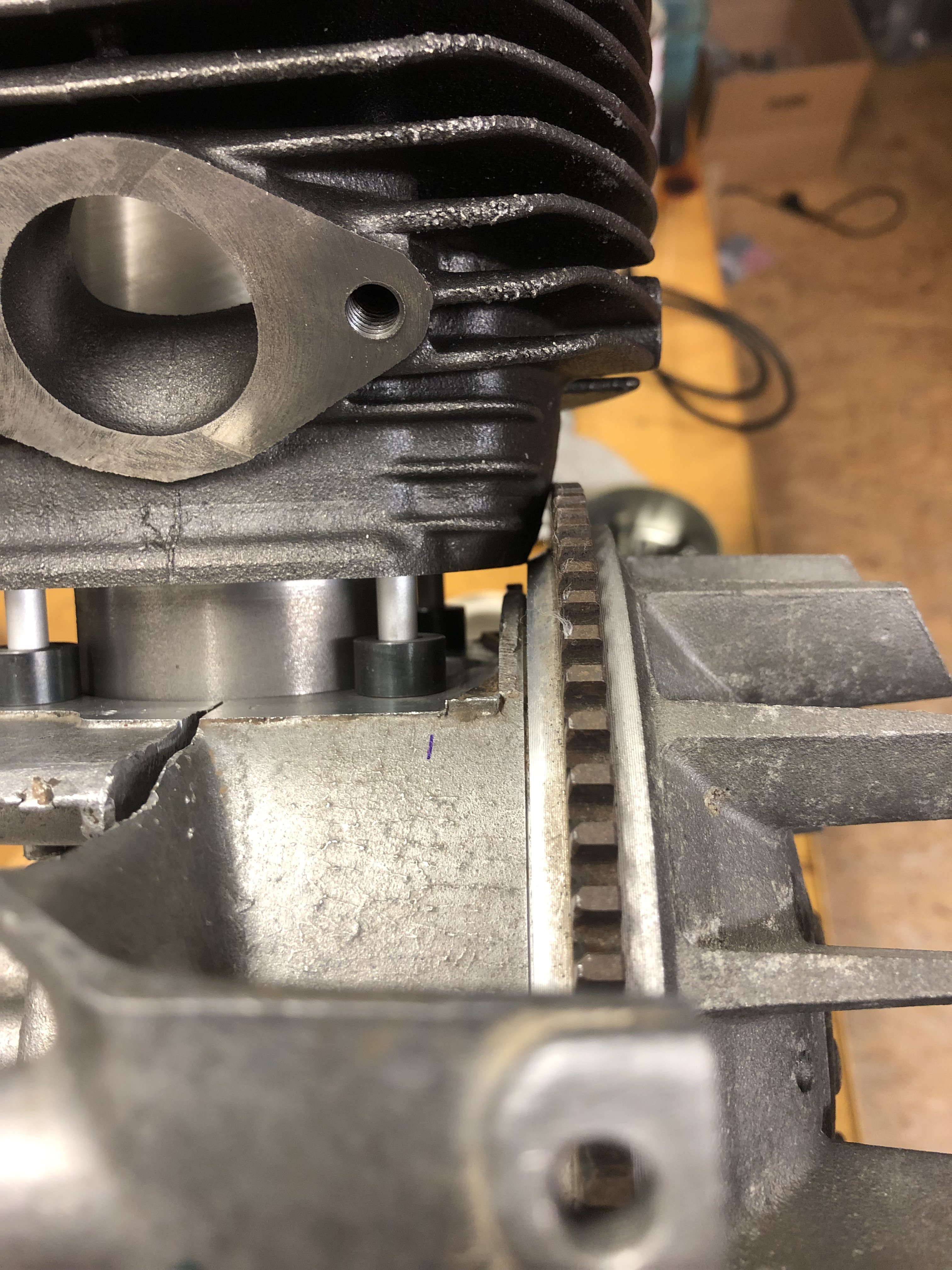

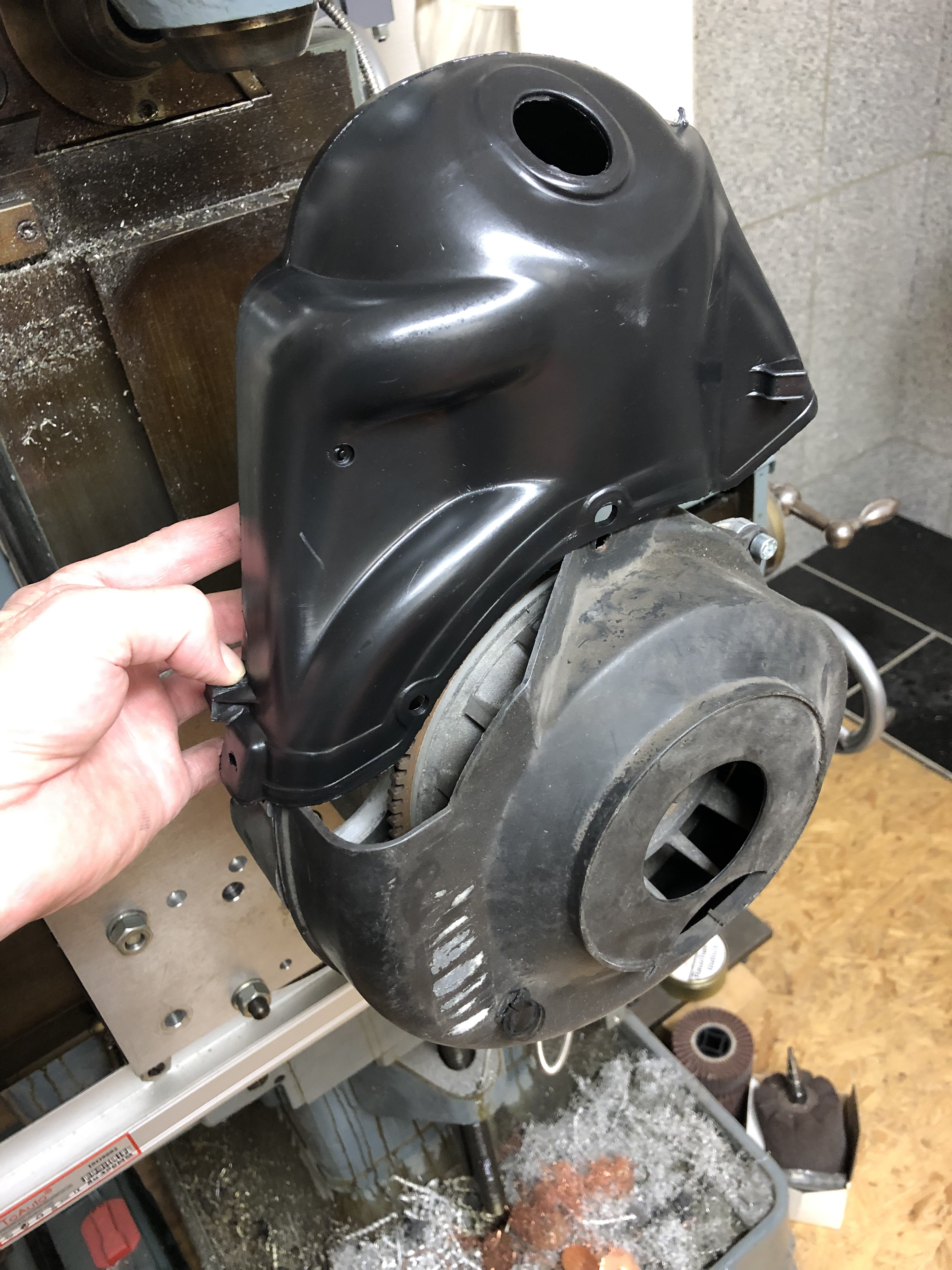

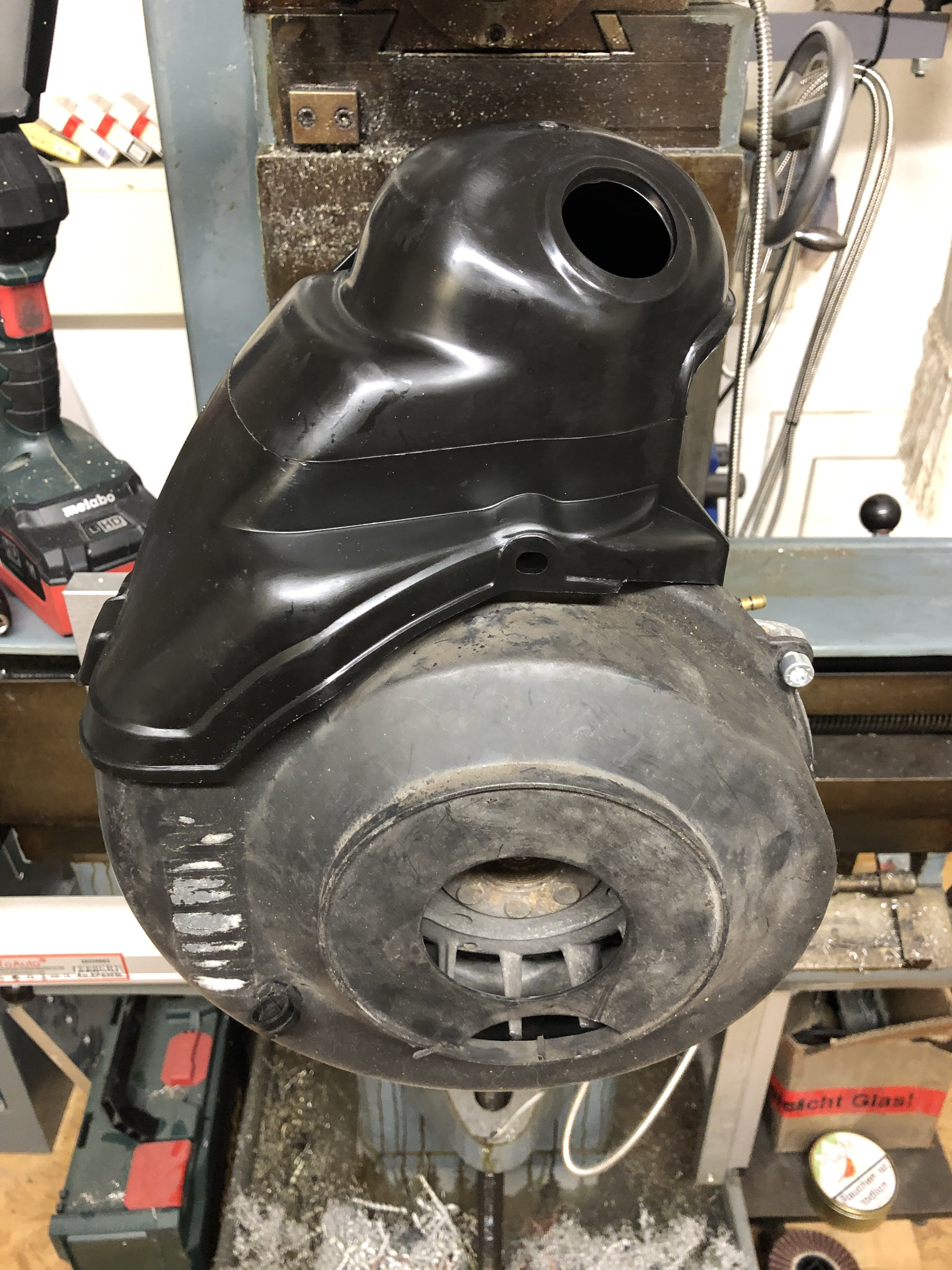

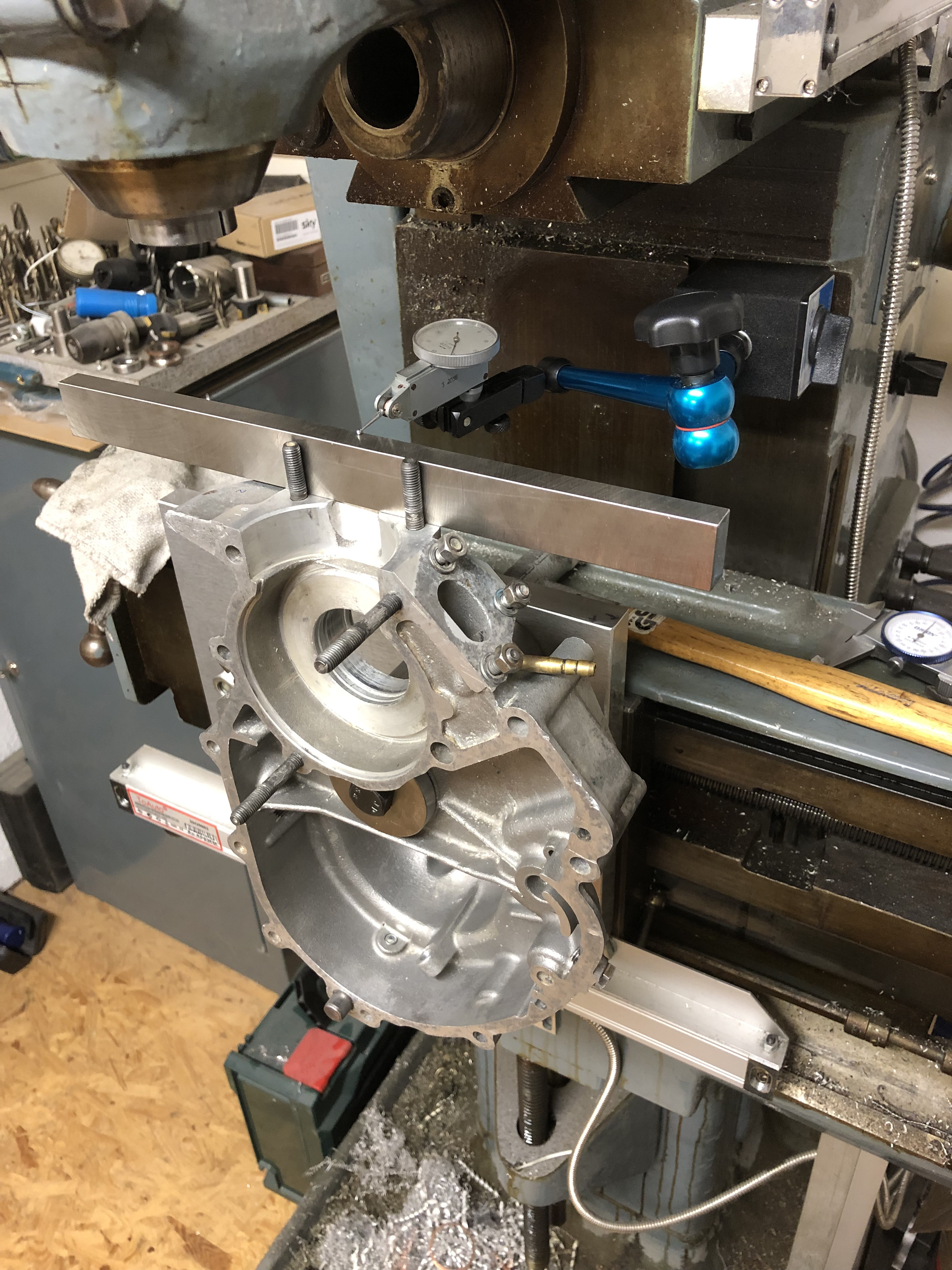

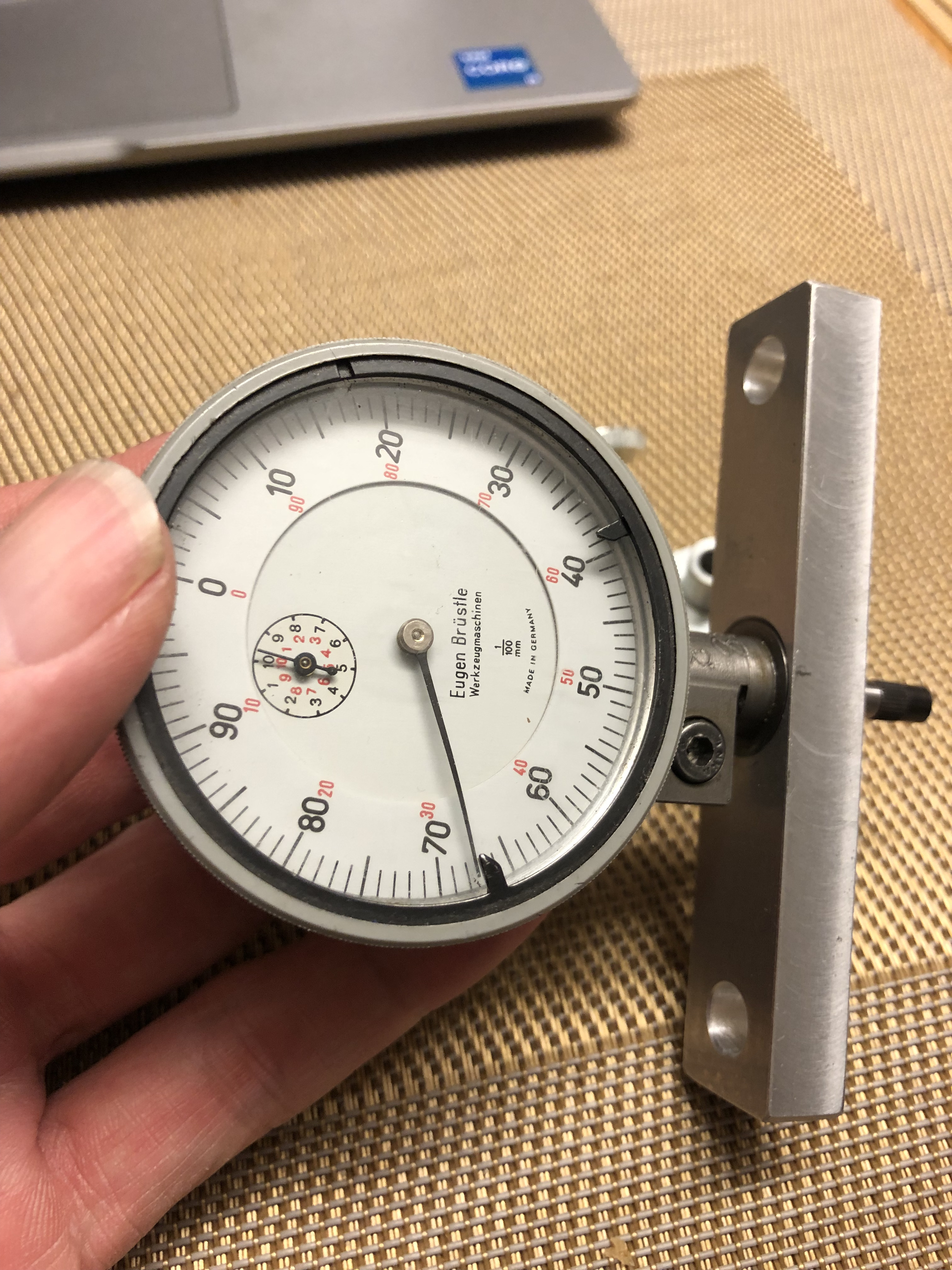

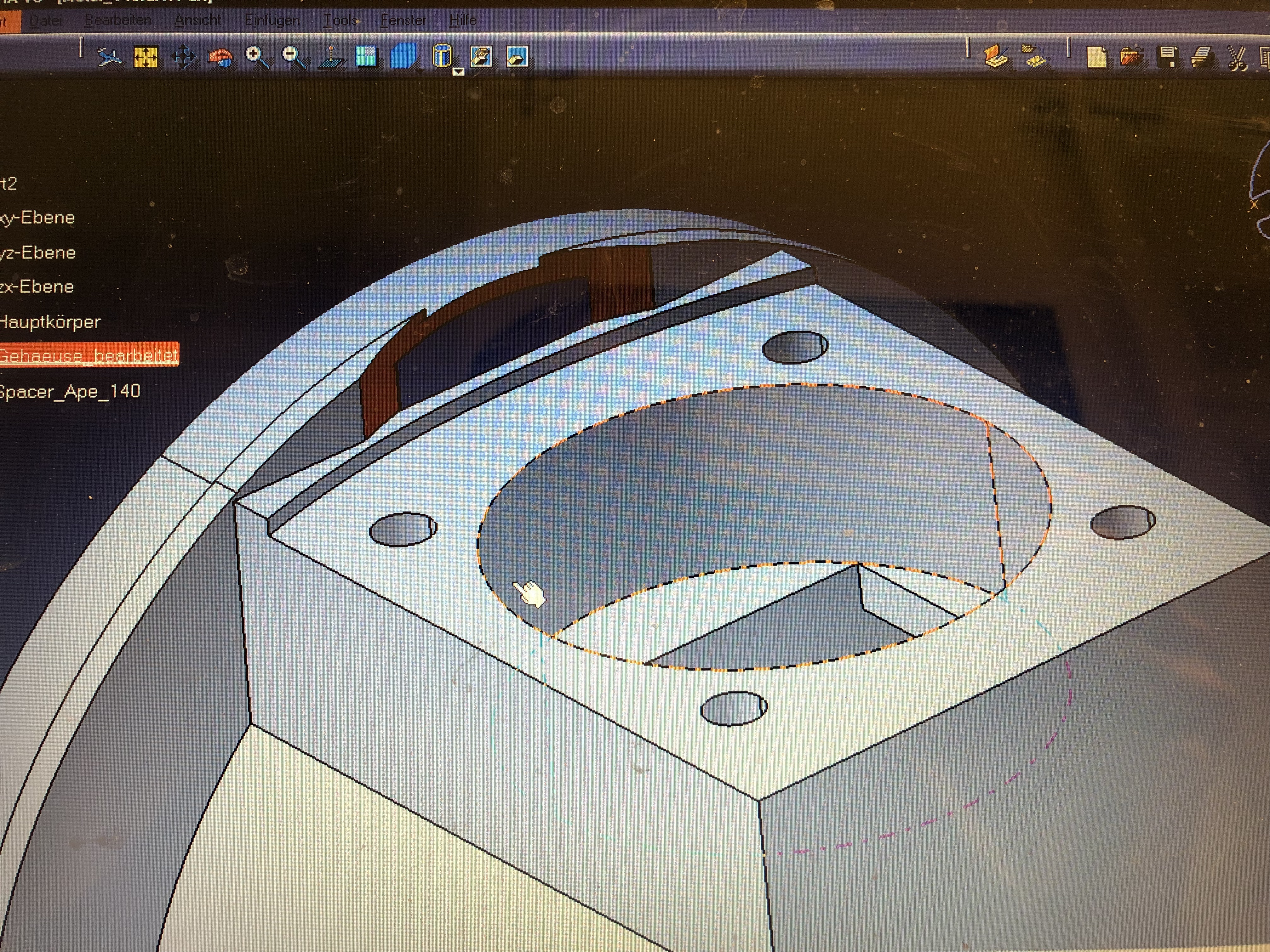

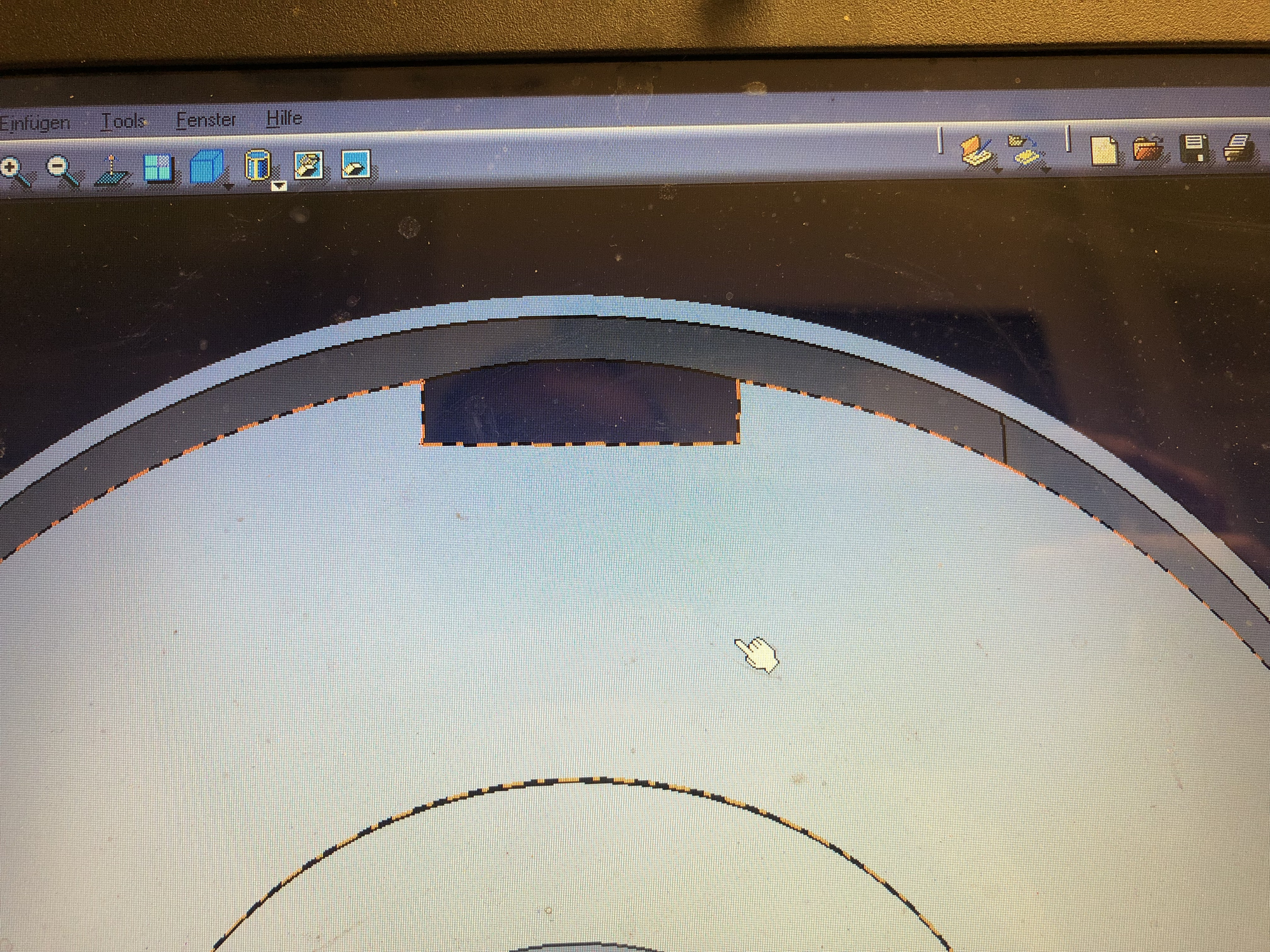

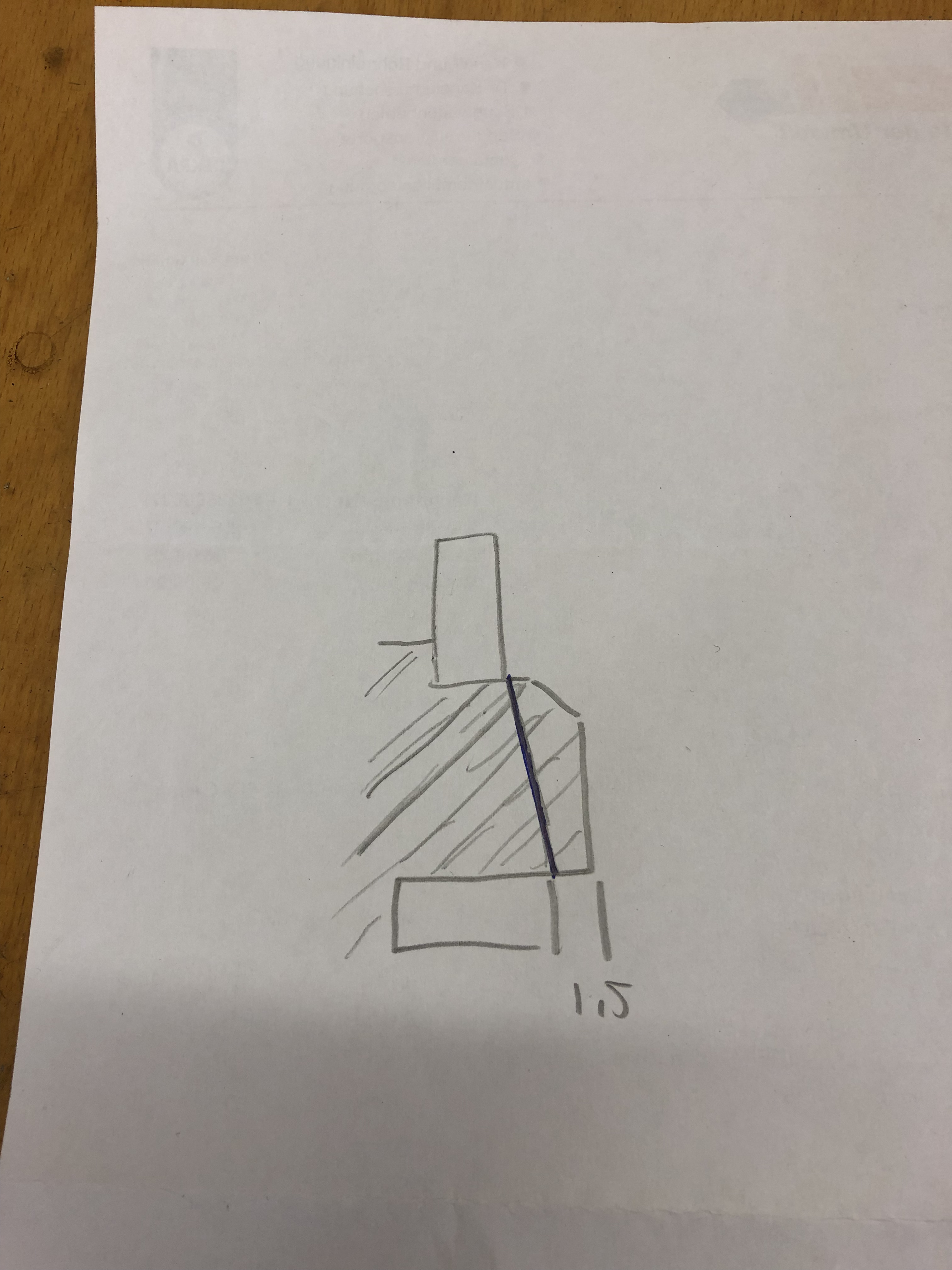

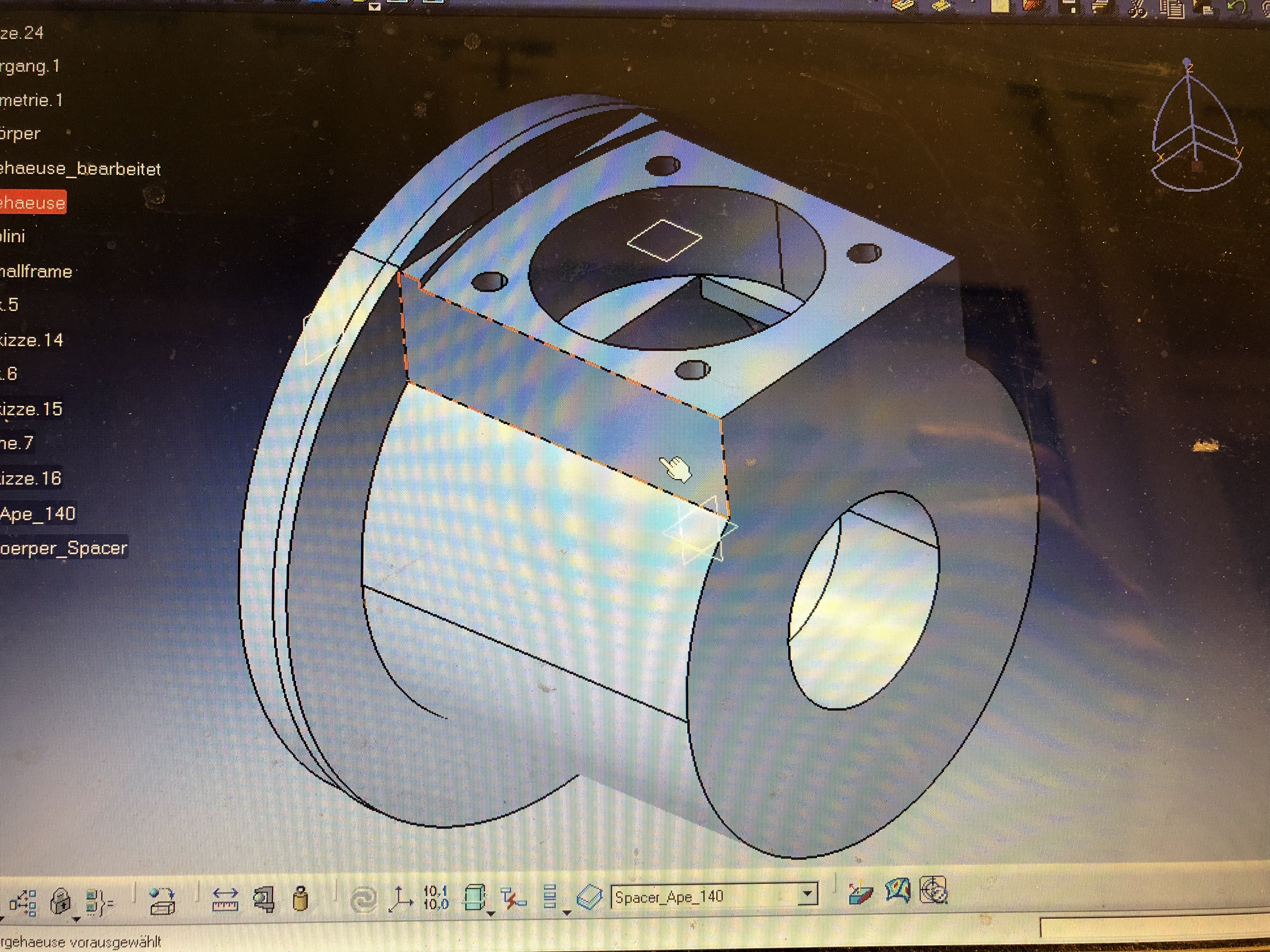

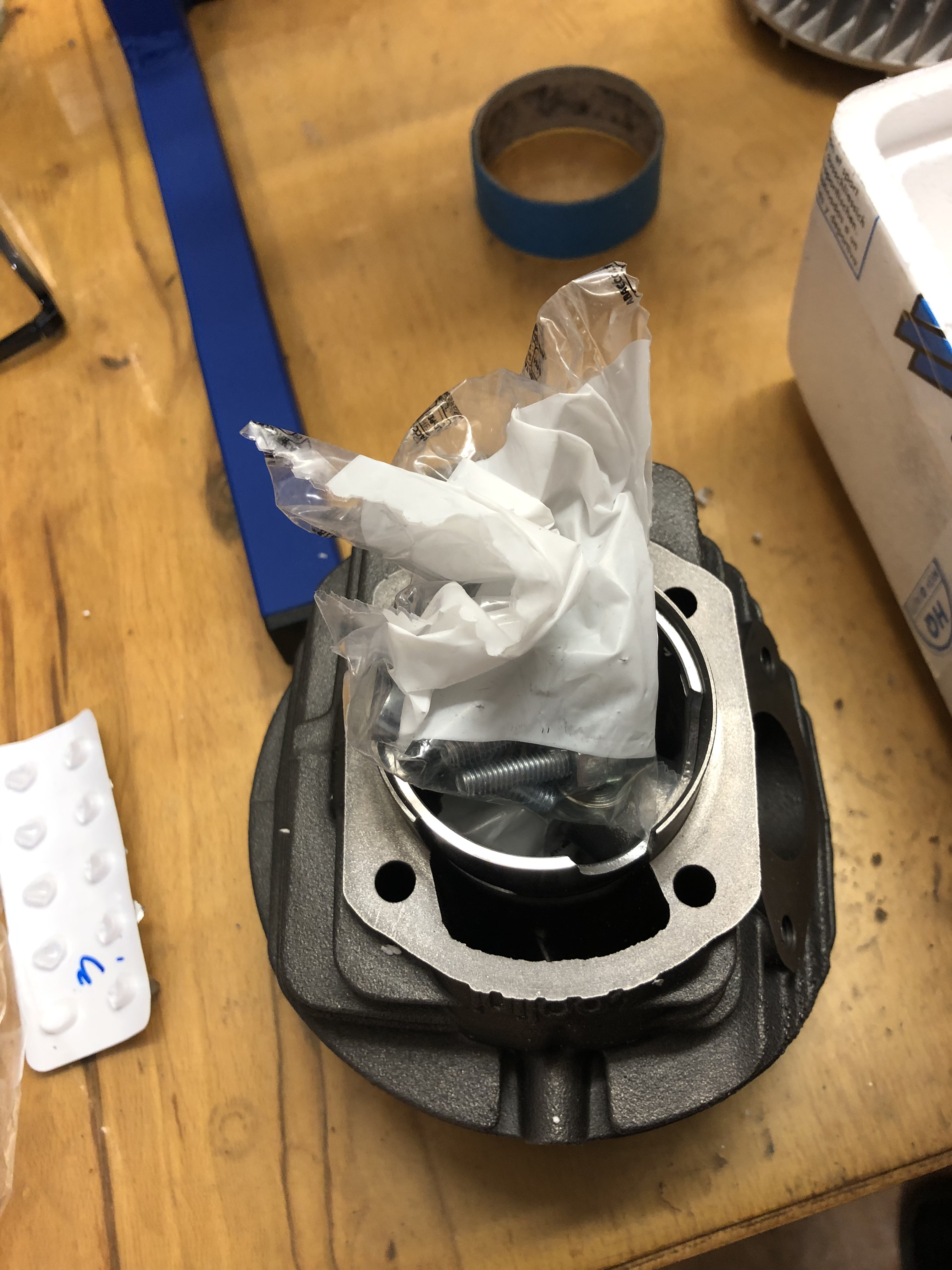

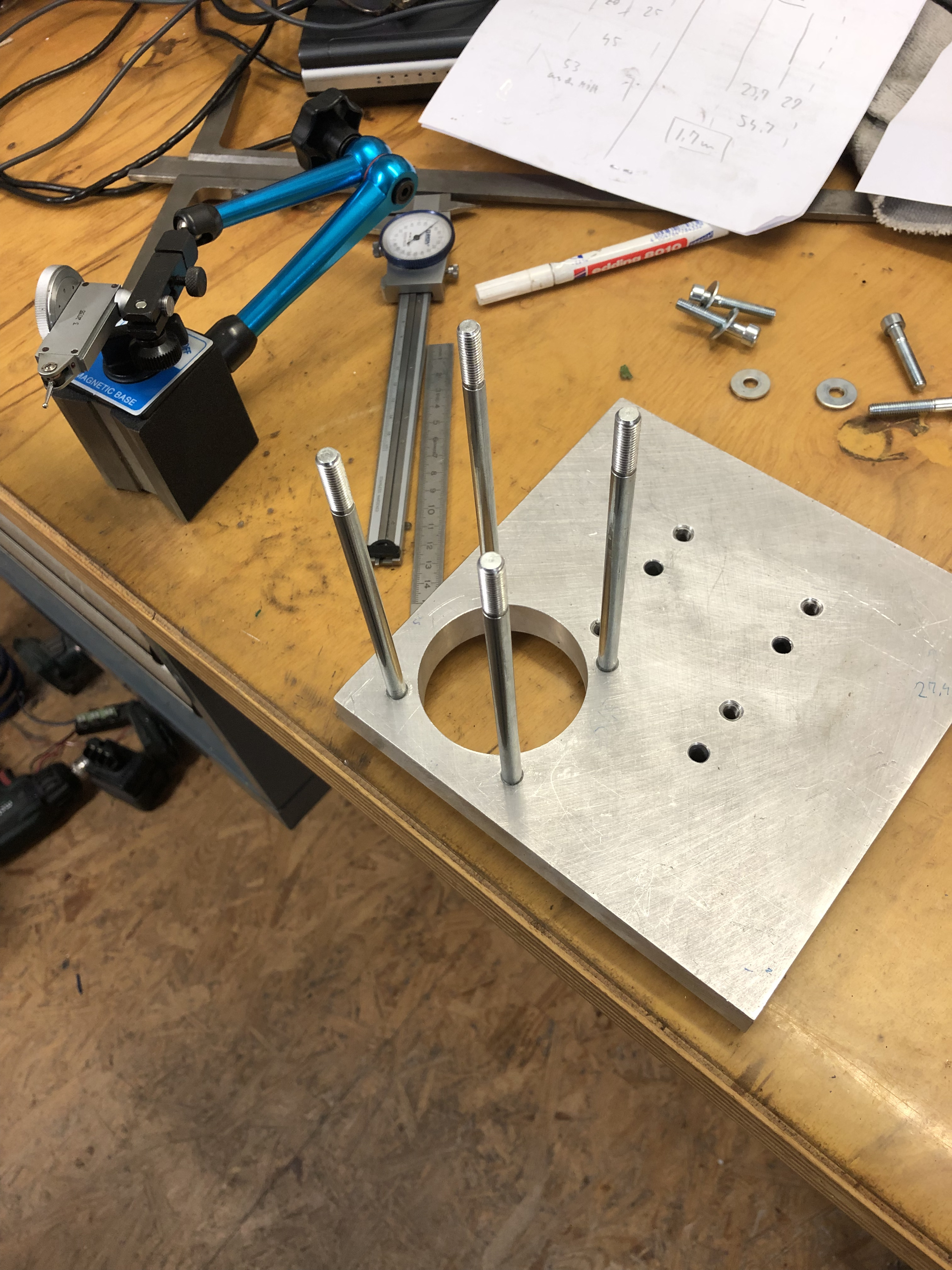

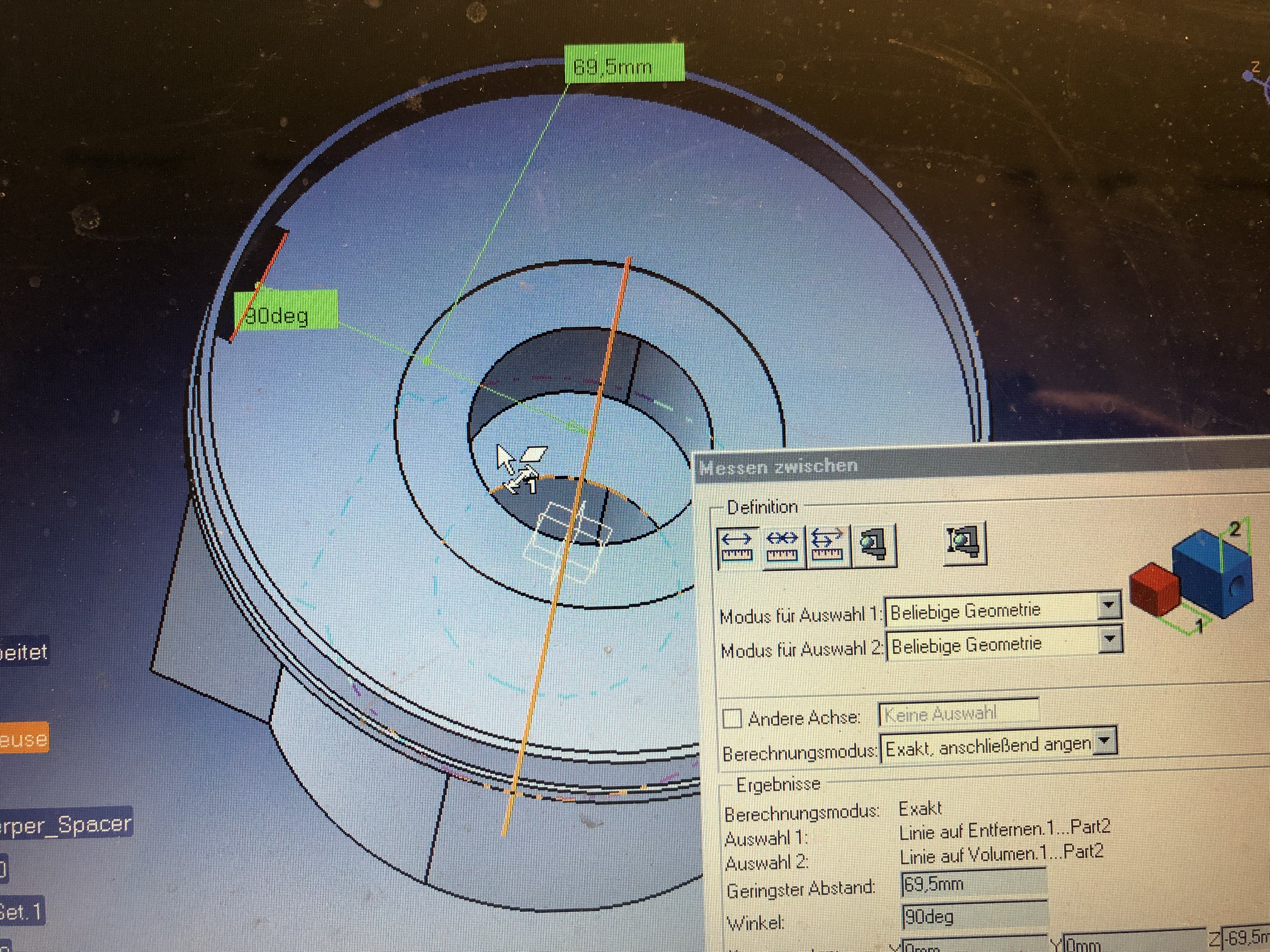

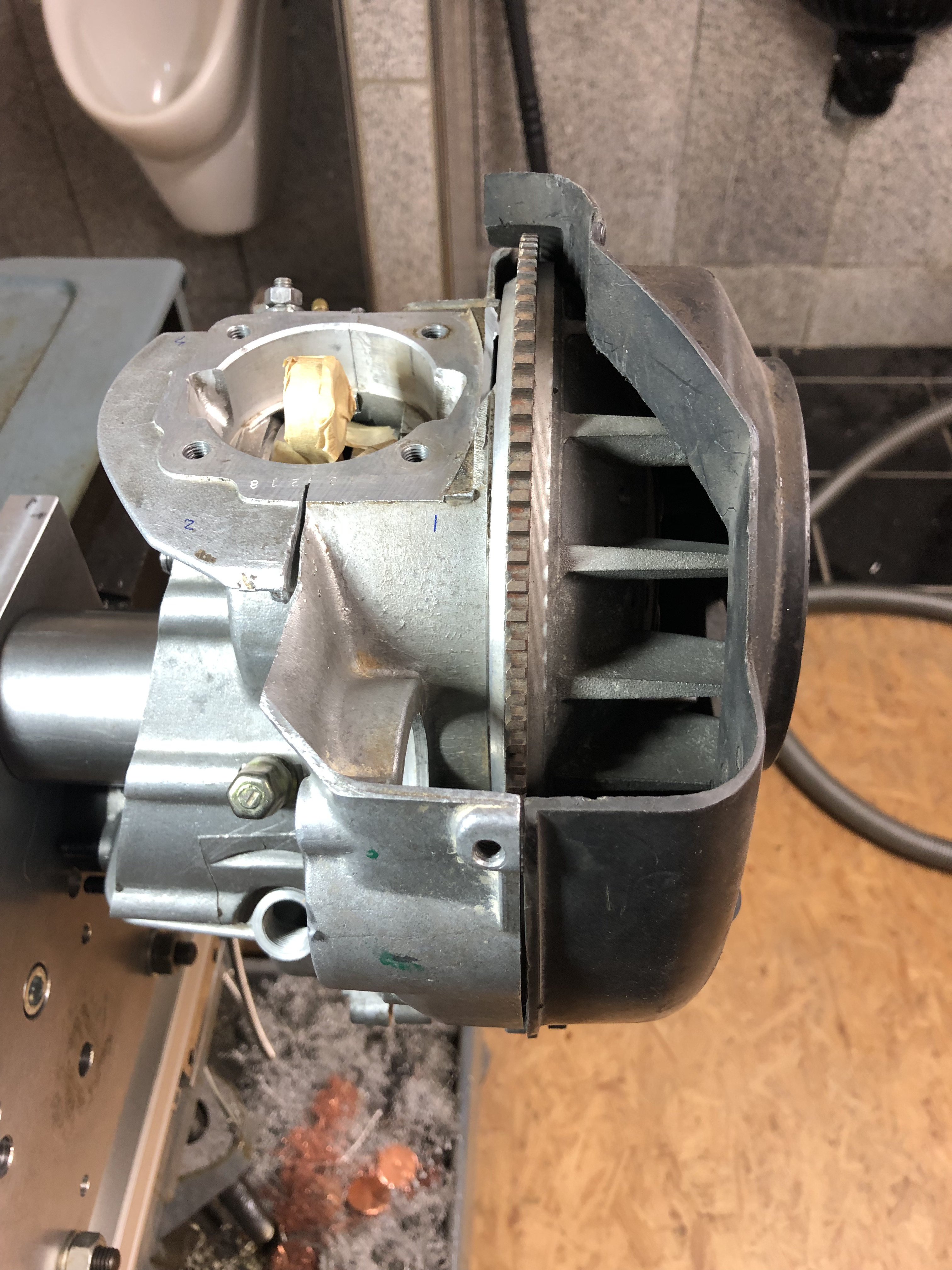

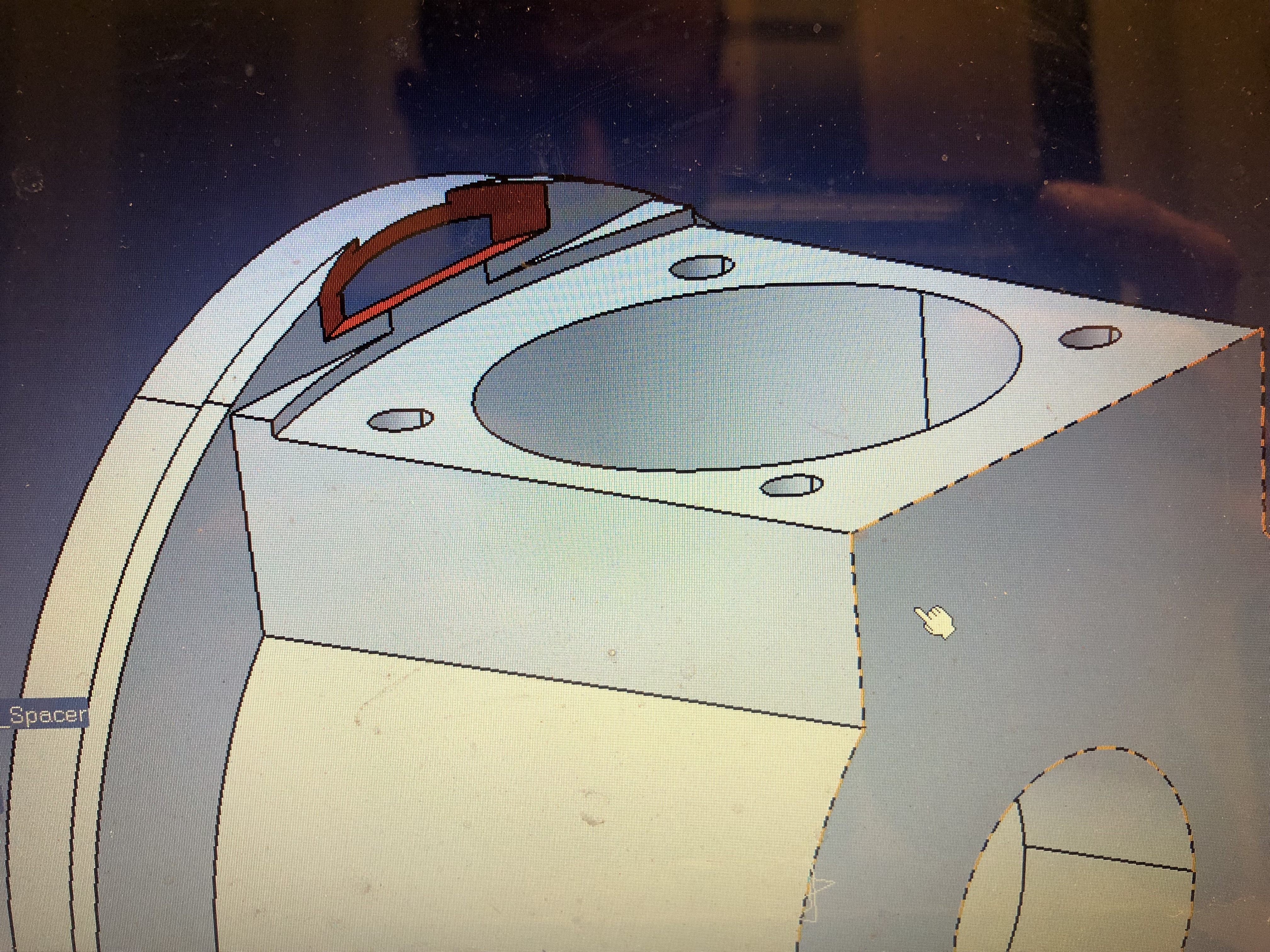

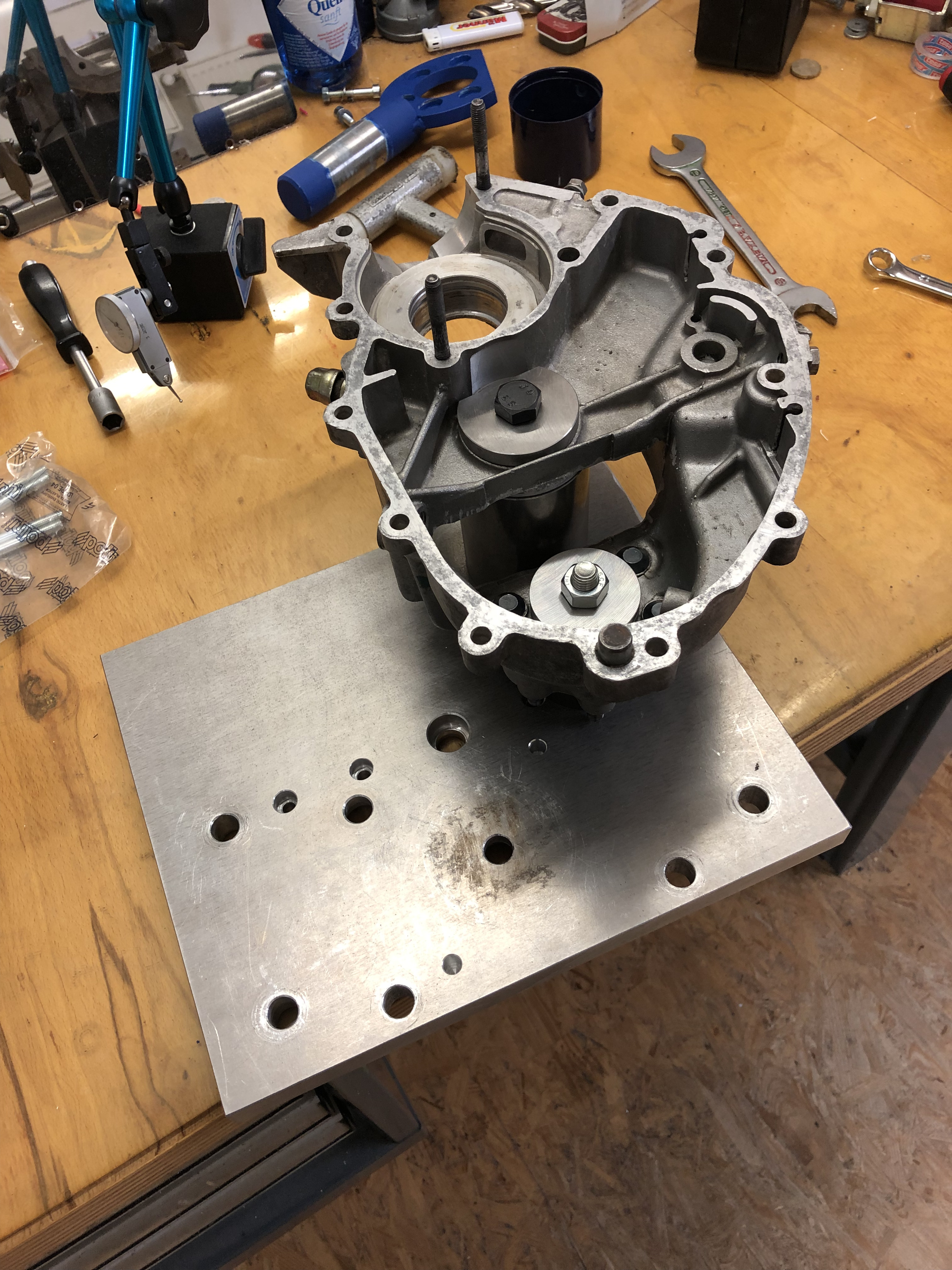

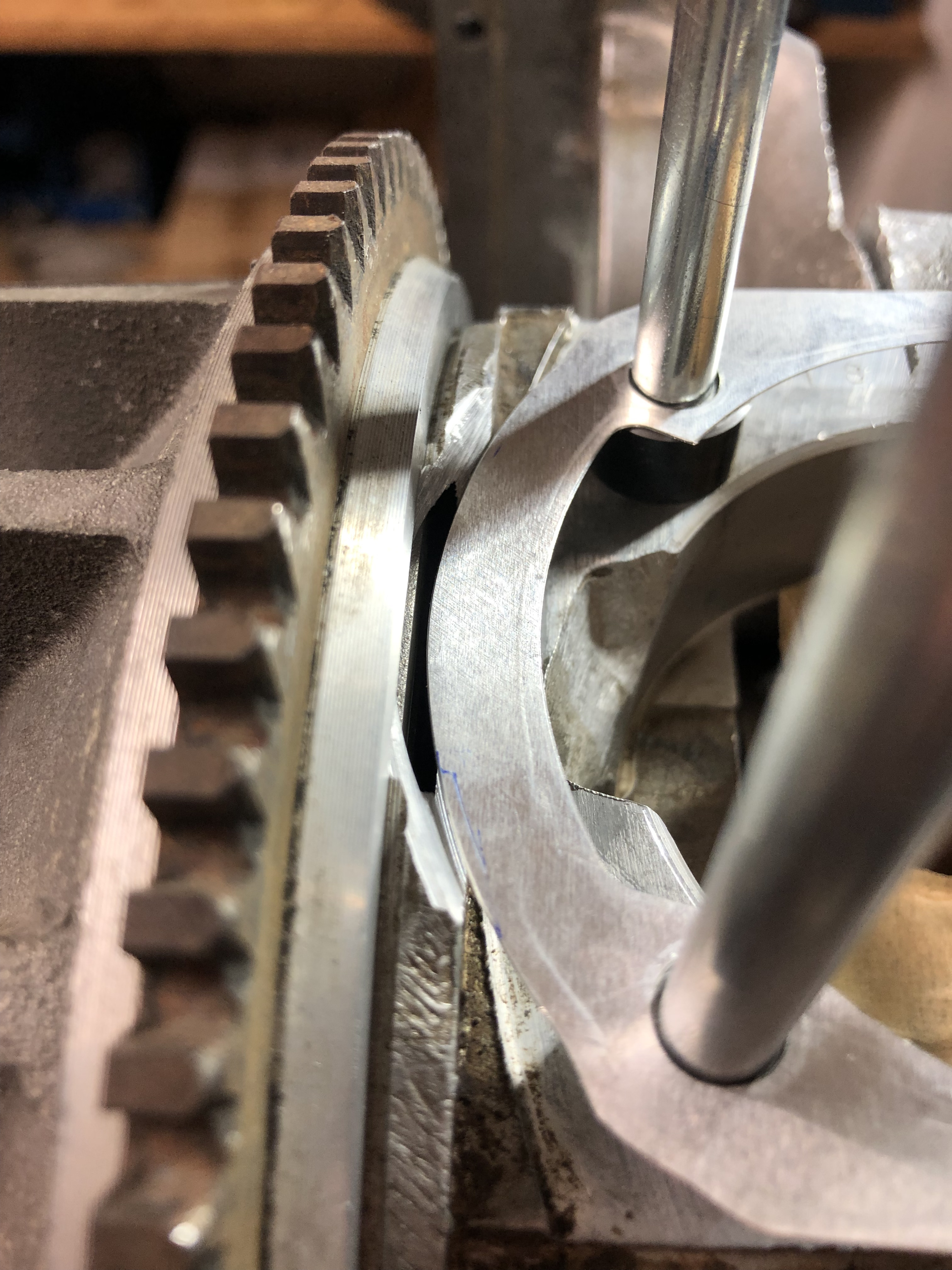

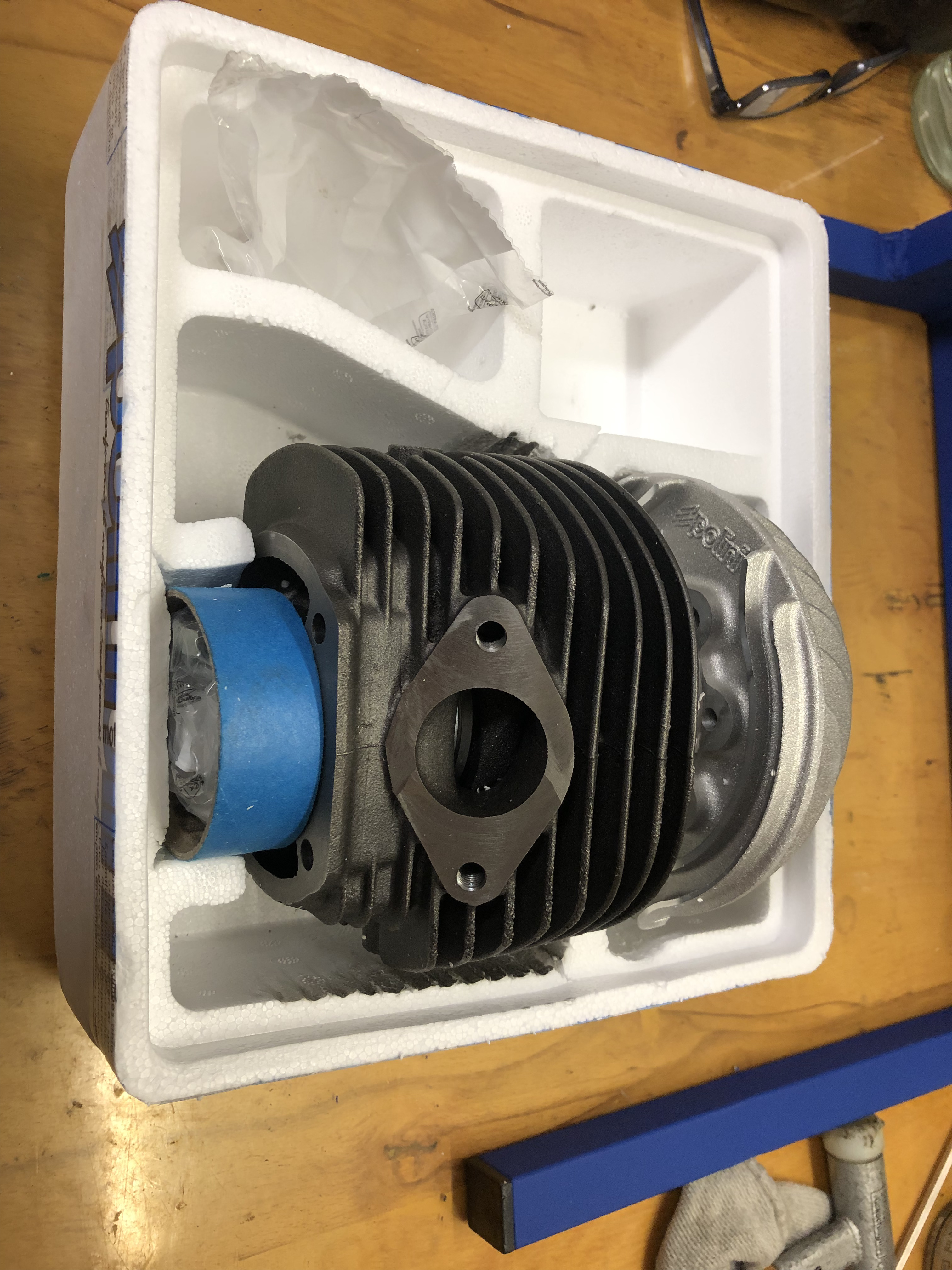

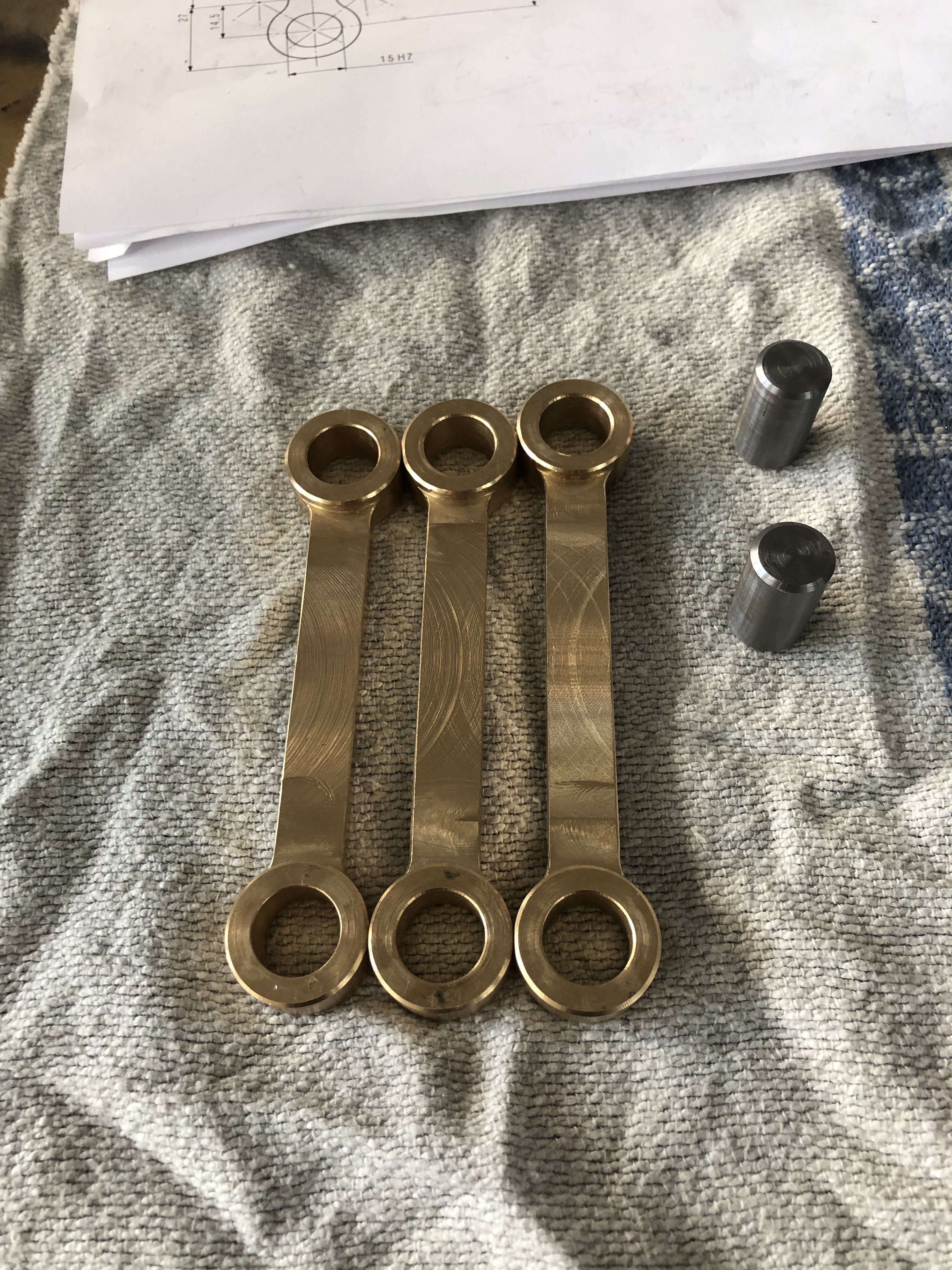

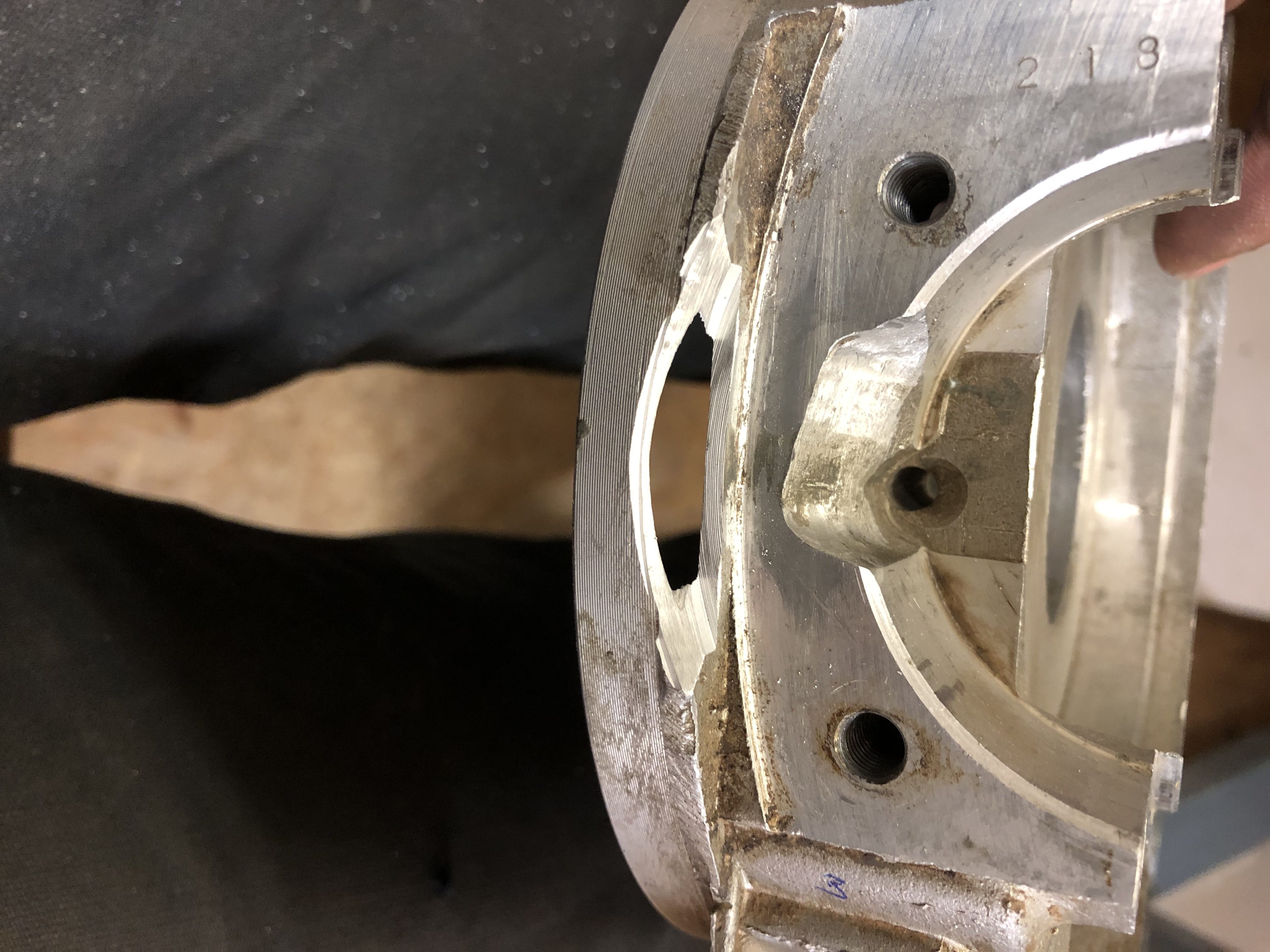

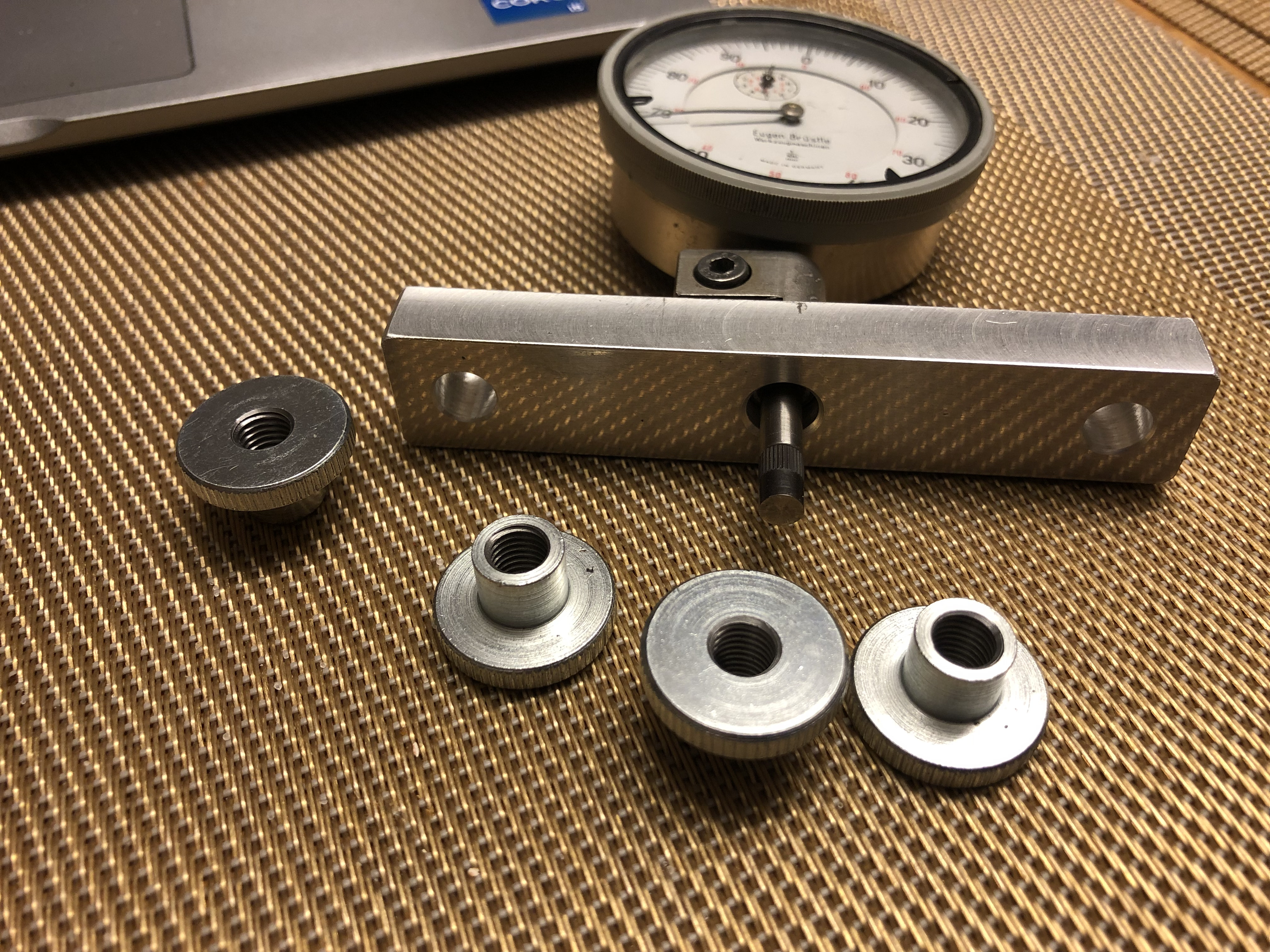

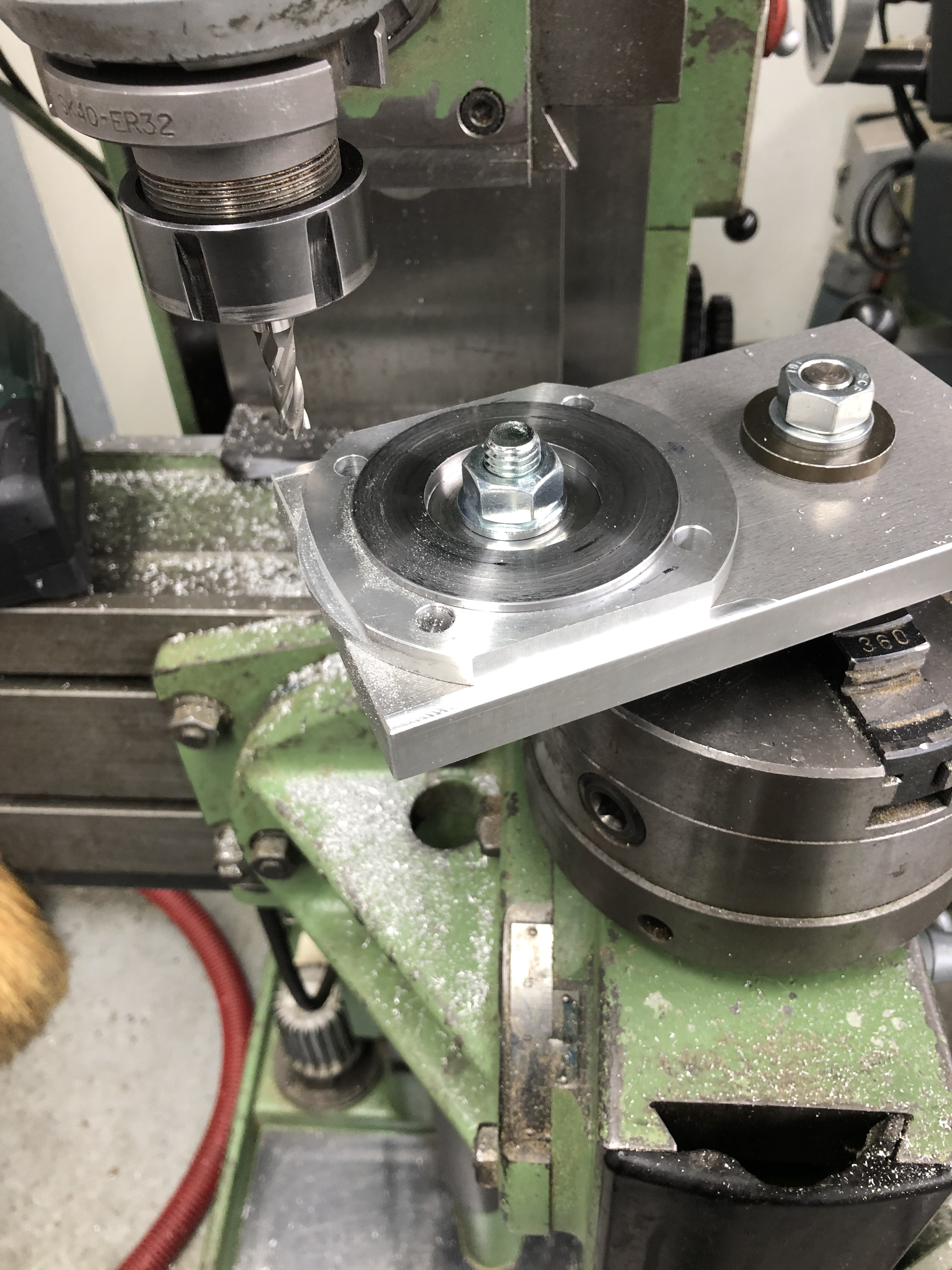

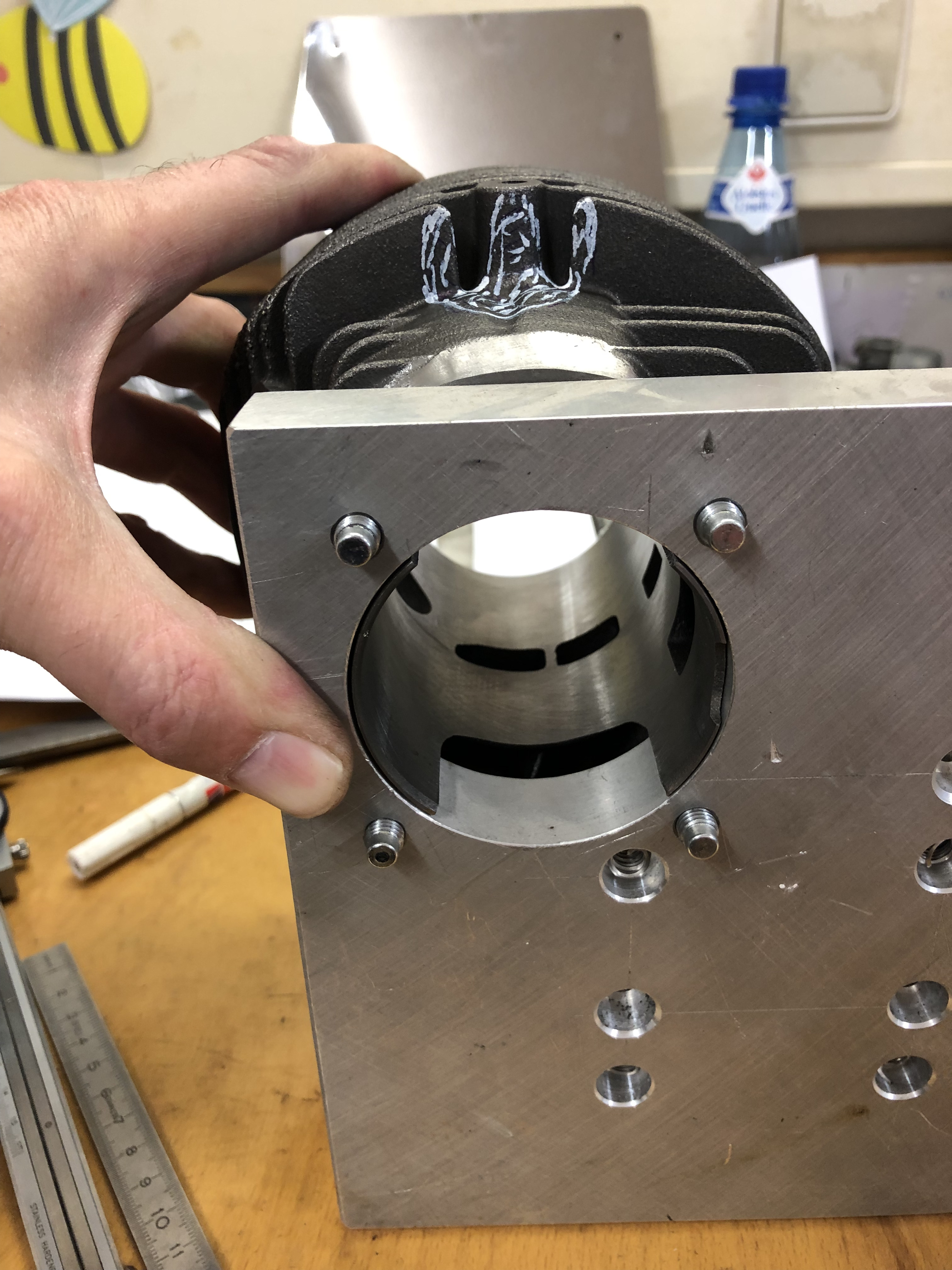

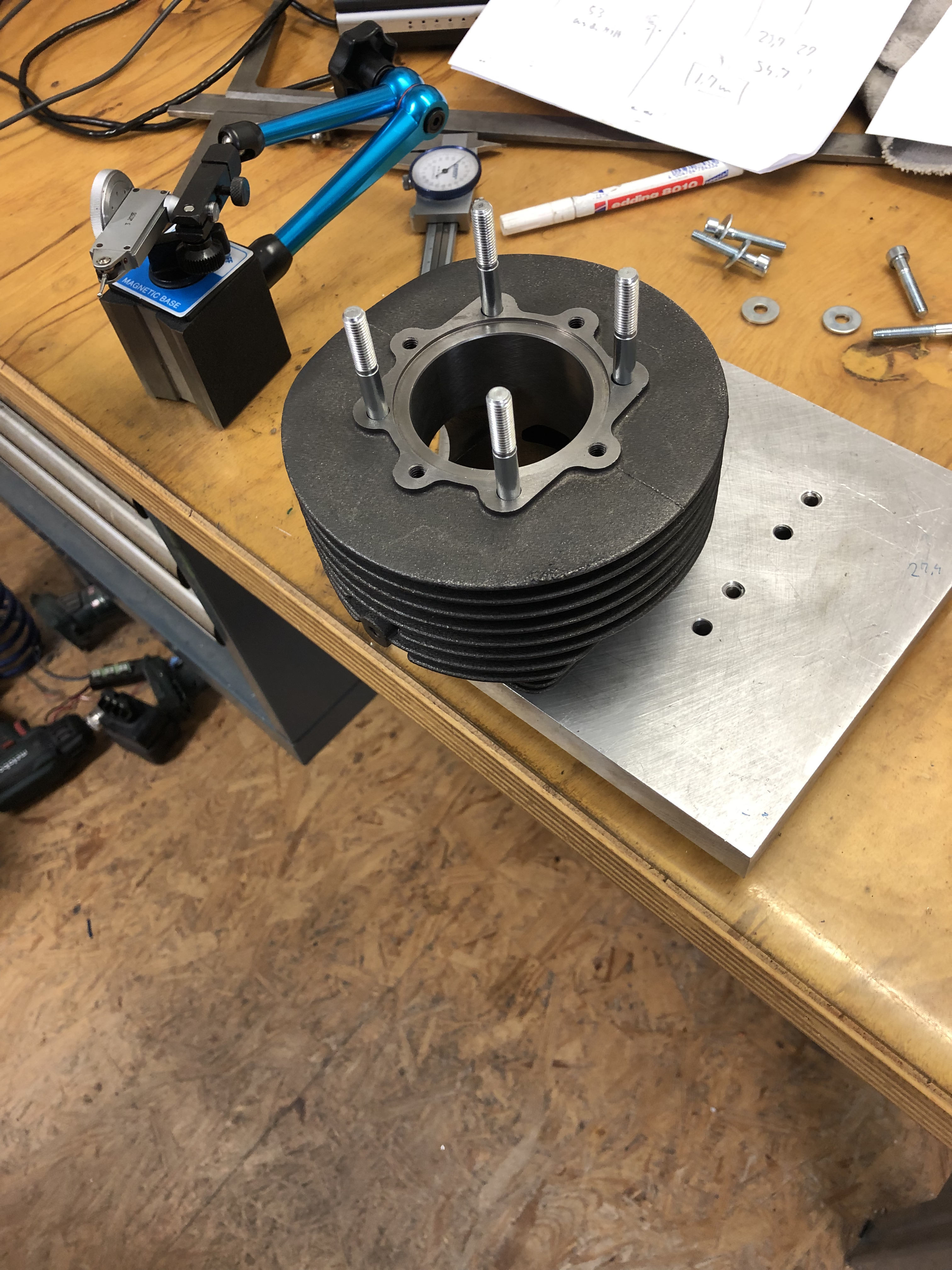

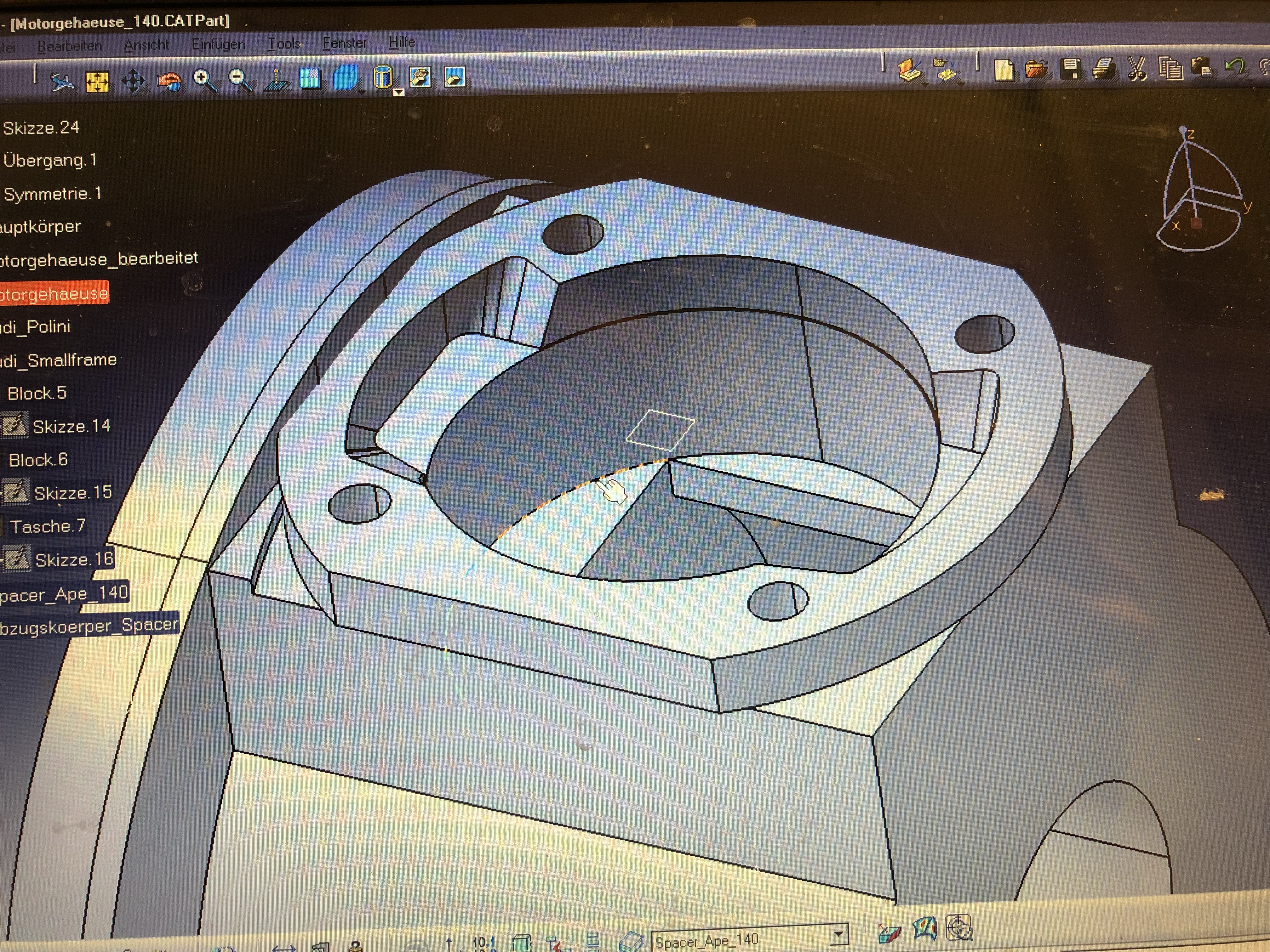

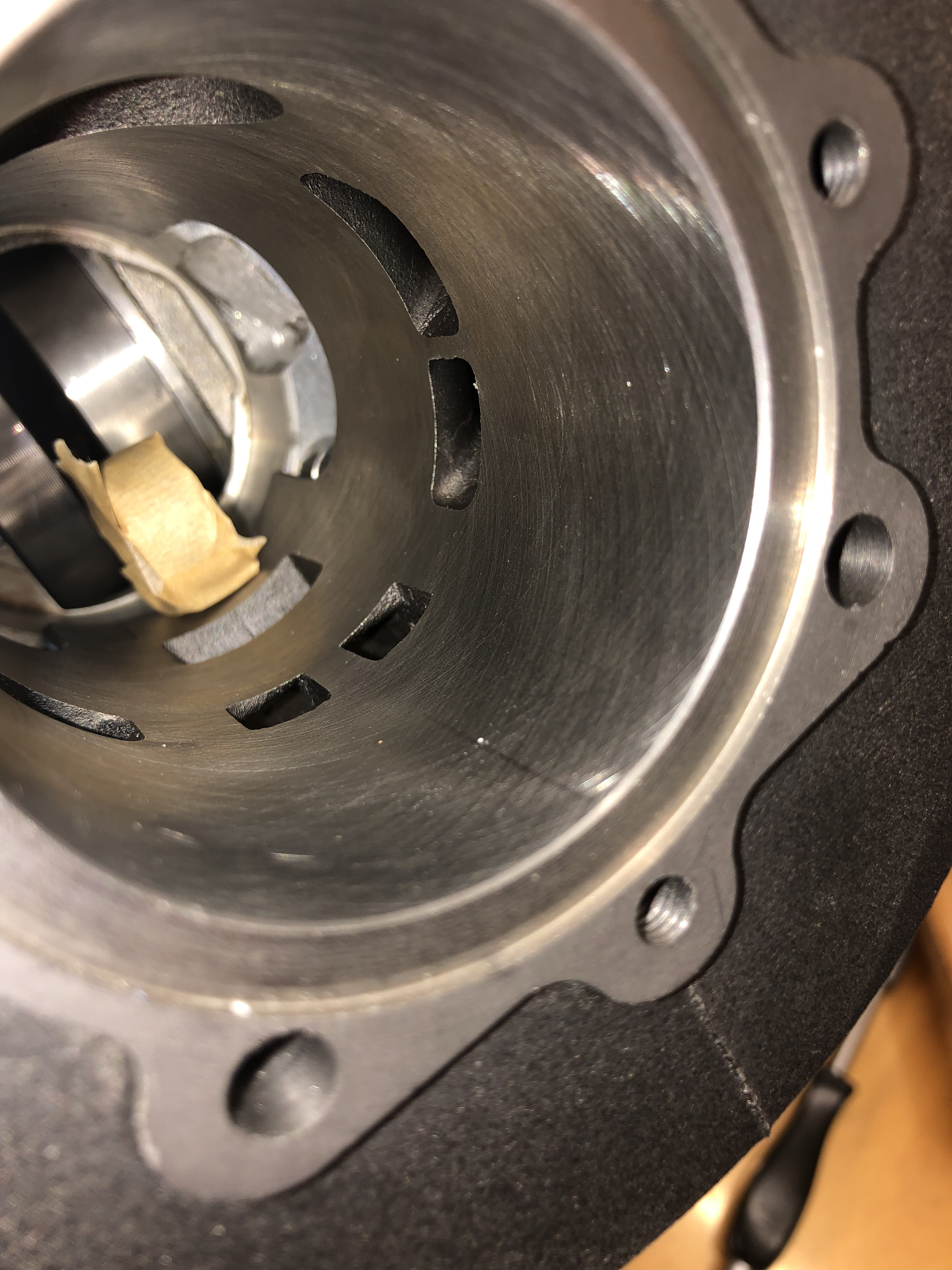

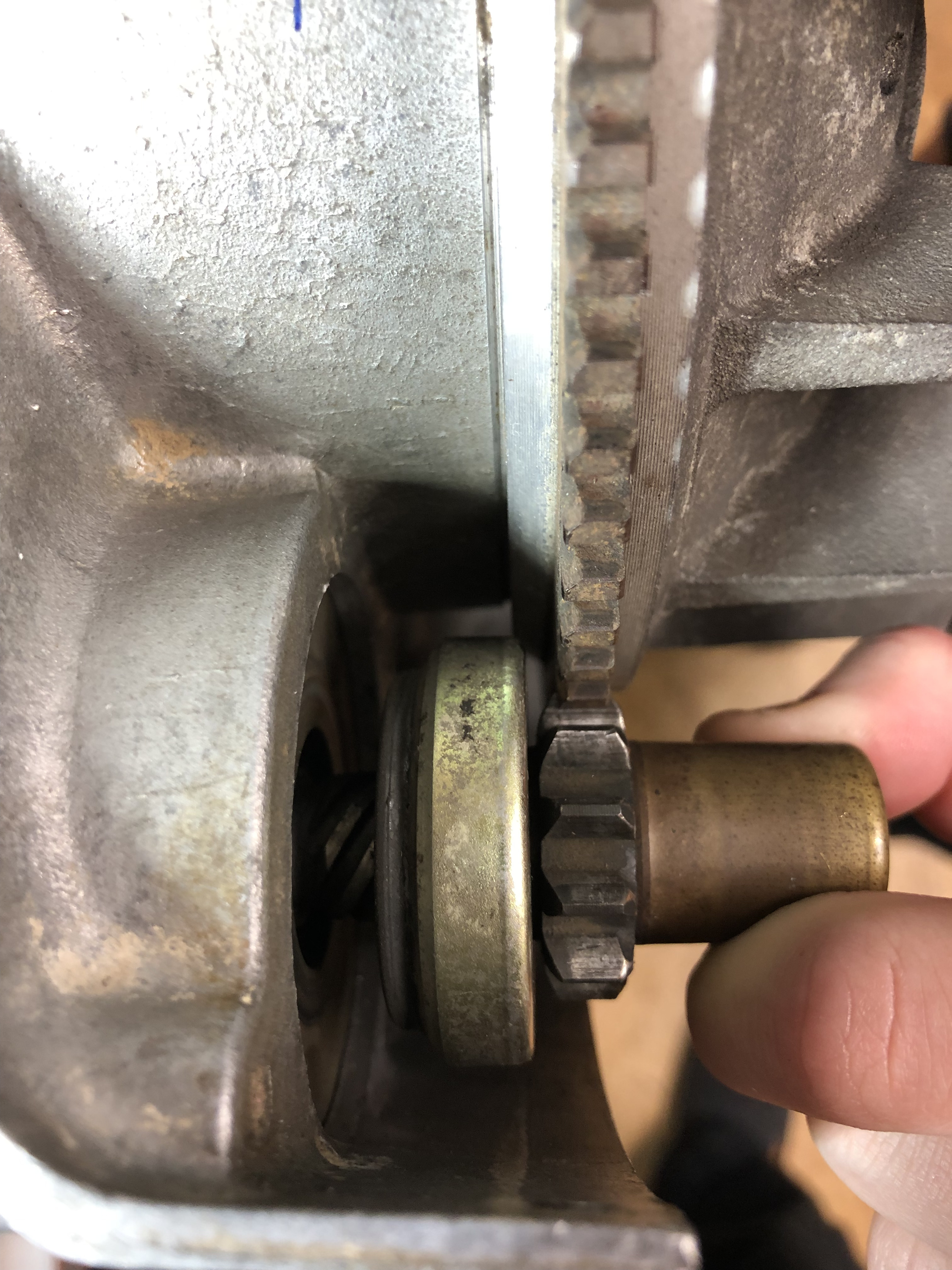

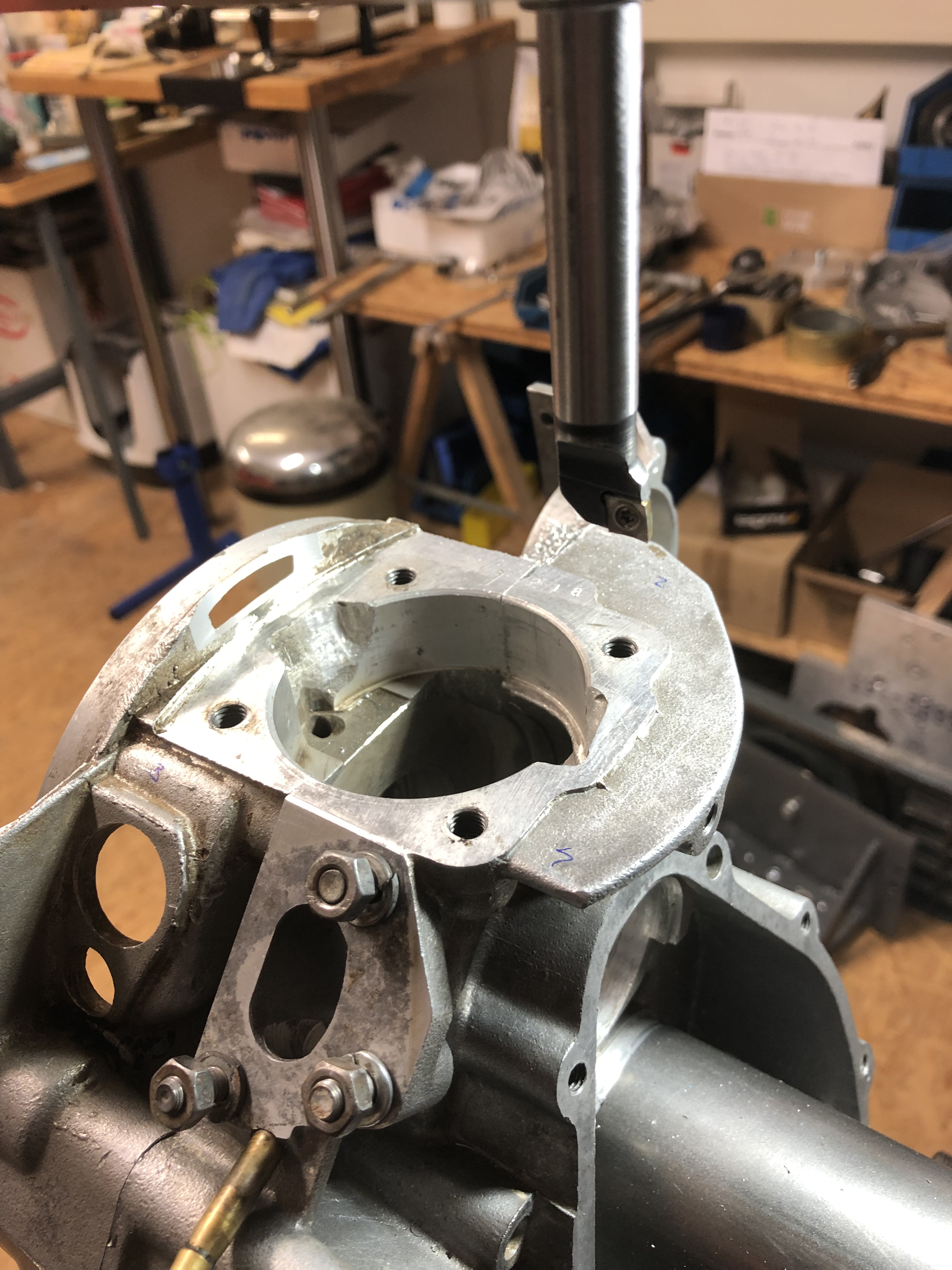

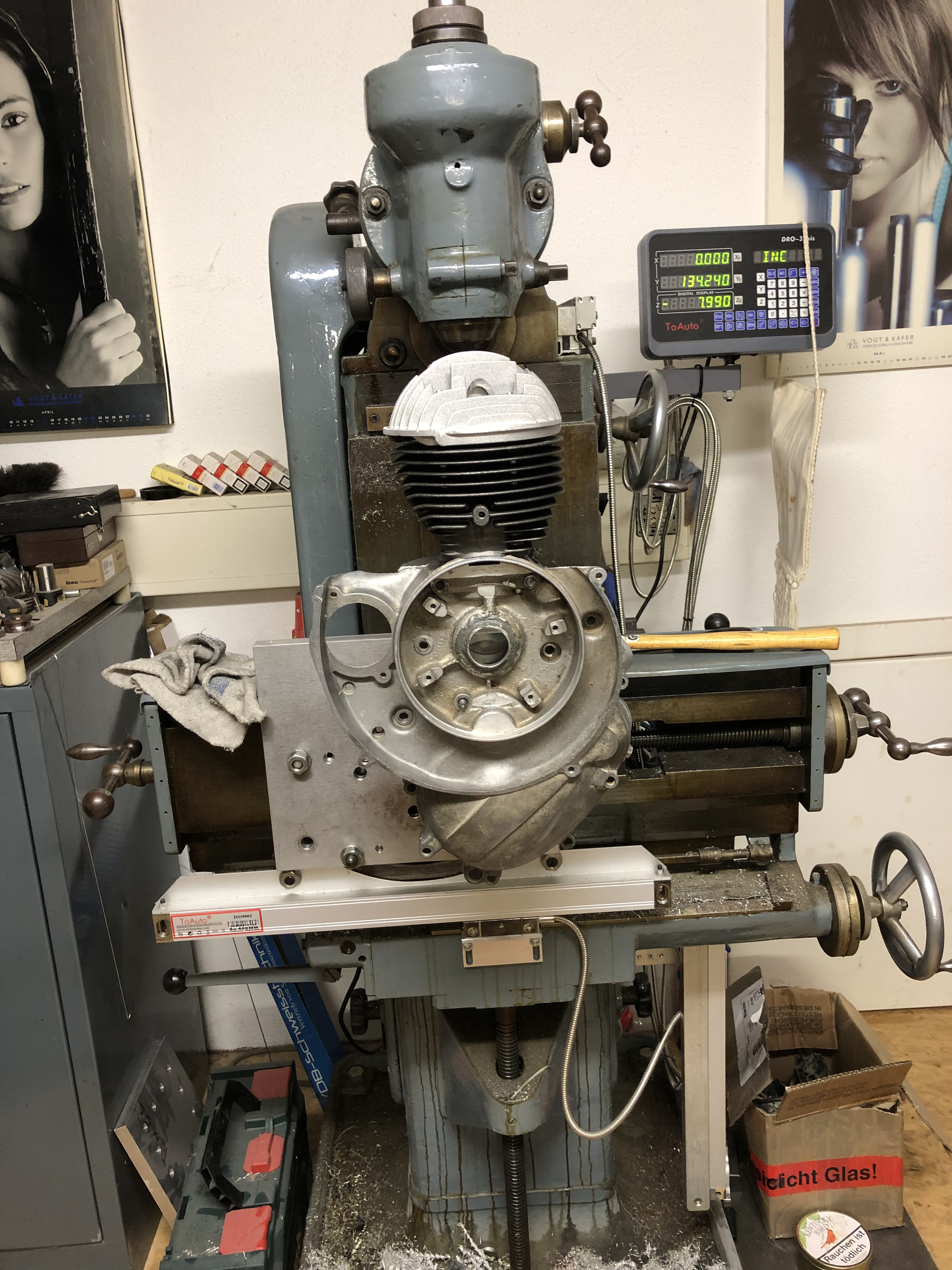

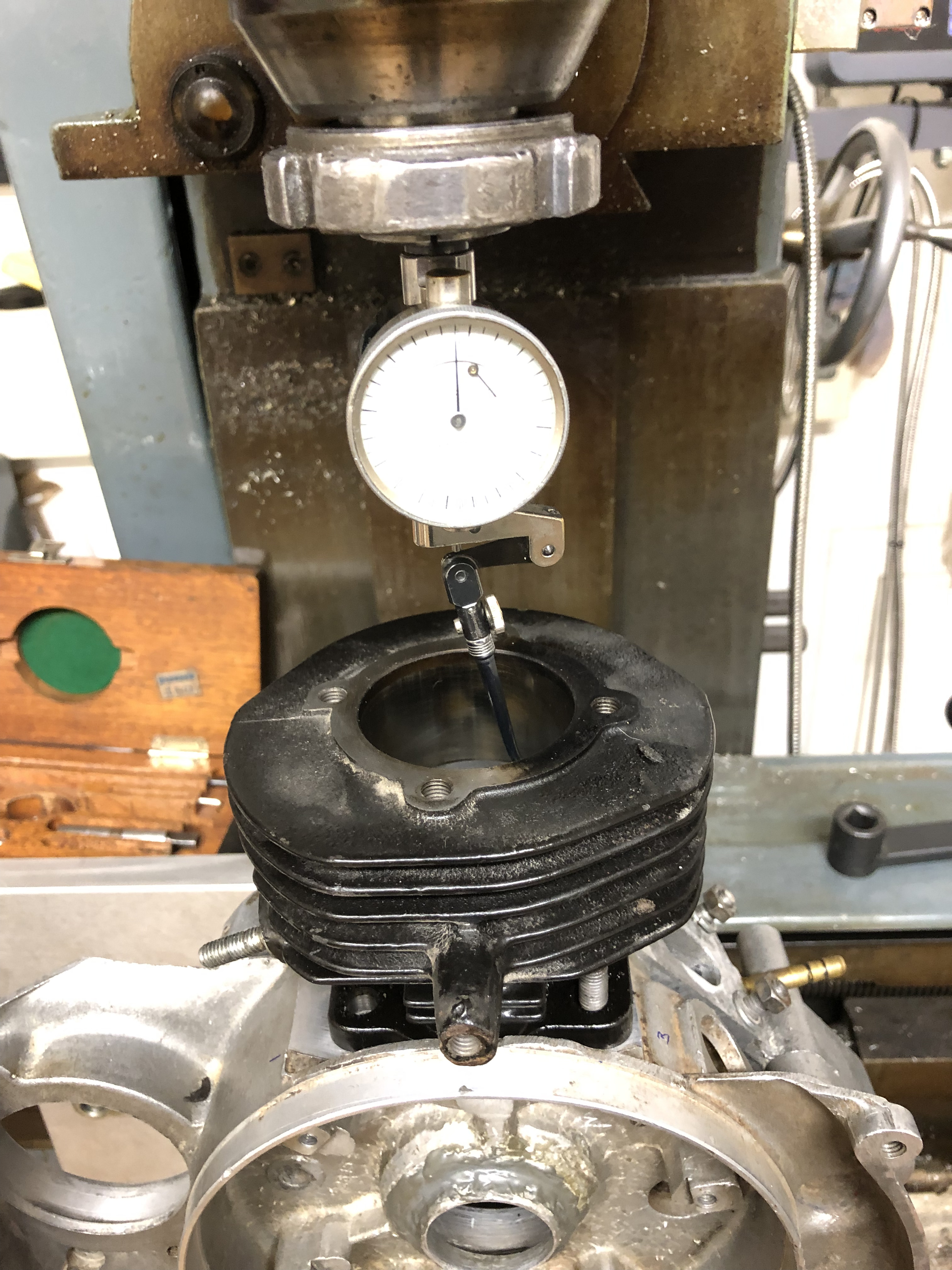

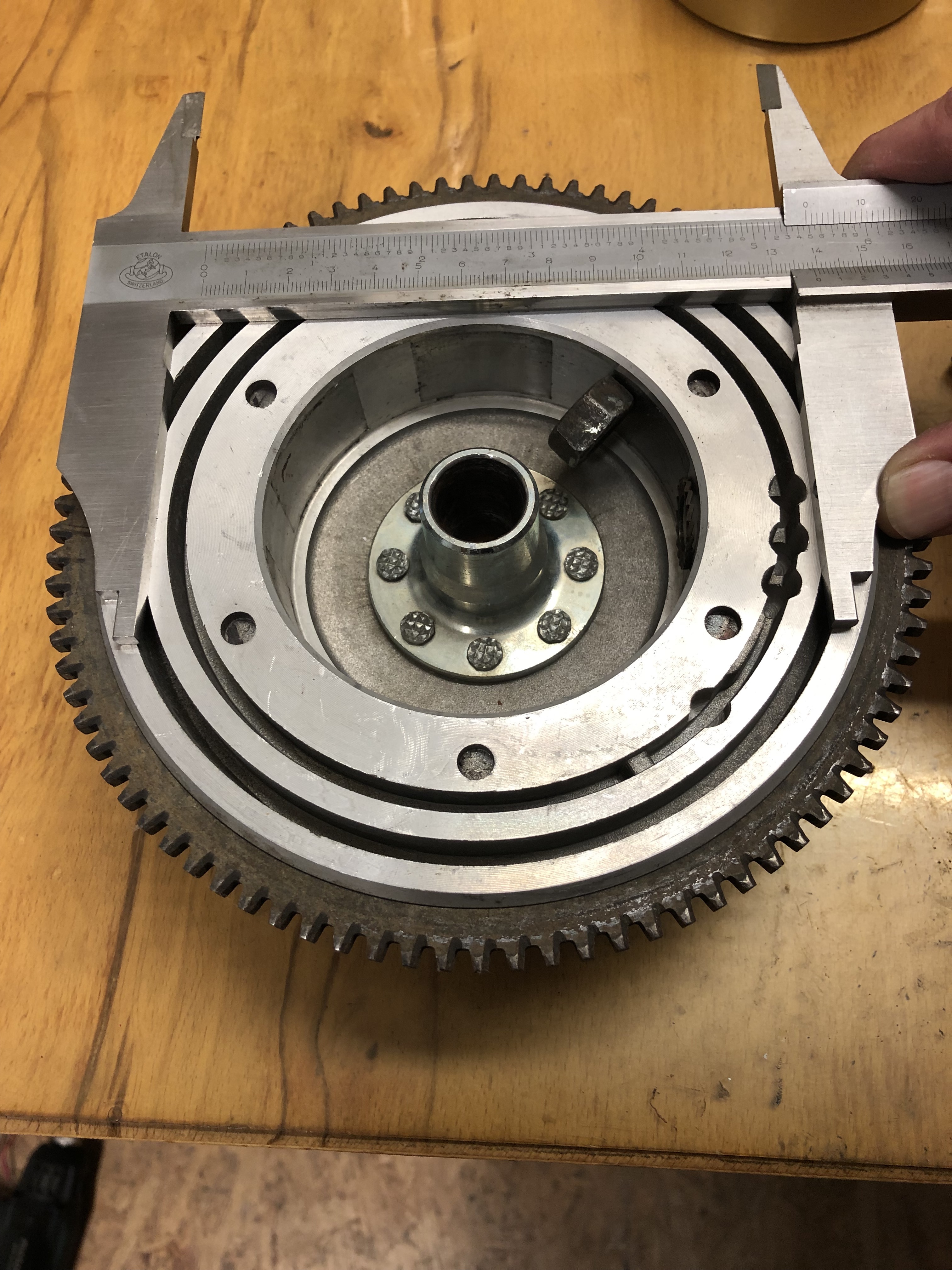

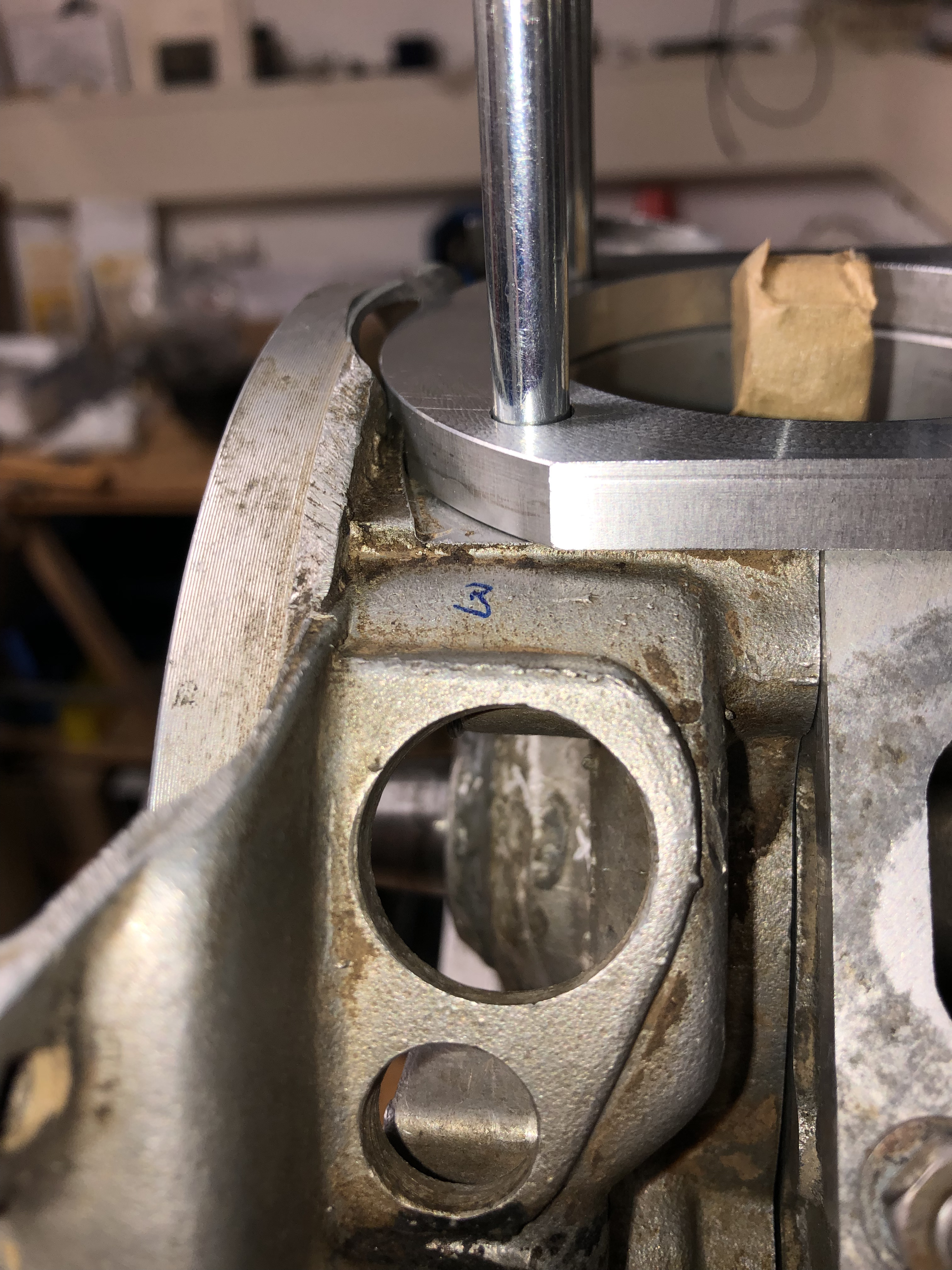

Der Zylinder ist wegen dem 105er Pleuel höher gesetzt mit Spacer, auf einigermaßen moderate Steuerzeiten.

Gruß Paddy.

Ich war gerade zum ersten Mal mit dem neuen Motor im Tal Benzin einkaufen.

Also es ist schon so, wie ich es erwartet hatte. Sie packt es im 4. Gang nicht wirklich die Steige wieder hoch. Man kommt in einen ganz unglücklichen Bereich. Im 3. Gang dann sehr bequem ohne Vollgas.

Klar habe ich jetzt eine längere Übersetzung, aber das war ja gewollt. Ich traue der Polini/Fabbri-Kombi etwas mehr Dampf von unten raus zu, wenn der Auspuff besser paßt.

Warten wir es ab, wie es mit dem Briefkasten wird, wenn die Komponenten hoffentlich dann etwas freier werkeln können... Sie ist ja bis dahin trotzdem sehr gut fahrbar hier oben auf der Alb. Ist ja Jammern auf hohem Niveau...

Aber ein zwei Nm untenrum sollten schon noch kommen für den Aufwand, den ich betrieben habe...

Gruß Paddy.

Ich habe noch nicht wirklich reingeschaut. Aber er ist ja noch eine Weile in dem Zustand, weil ich erst die Halterung machen werde und dann an die Krümmeranpassung.

Ich wollte mir schon lange mal eine Endoskopkamera kaufen, vielleicht wäre das endlich der Grund dafür.

Gebraucht hätte ich sie schon oft...

Hab heute mal ein bißchen hin- und her überlegt, ein paar Skizzen gemacht und etwas Karton geschnitten als Entwurf. Werde nächste Woche mal anfangen, aus dickerem Blech mich grob ranzutasten. Wenn es da vorwärts geht, melde ich mich mit Bildern.

Zumindest mal die Position des Briefkasten mit ausreichend Luft habe ich festgelegt. Die Halterung kriegt dann jeweils Langlöcher, damit ich eine Position finden kann, die auch zum höher gelegten Polini paßt an der Ape.

Soweit mal der Plan, aber das wird jetzt halt schrittweise entstehen. Bis dahin kommen dann auch die Puffer.

Wenn das so hinhaut, wie ich mir das jetzt gedacht habe, wird es geradezu angenehm werden, den Auspuff abzunehmen. Alles schön zugänglich zum schrauben. Aber auch einiges an Eisen...

Gruß Paddy.

tonitest Hallo Jörg, mit so einem Ding verbinde ich eine ganz schlechte Erinnerung.... Das ging während meinem Studium an meinem Nissan Maxima kaputt und in dem Monat kam mir das finanziell sehr ungelegen...War damals schweineteuer, weil Originalersatzteil von Nissan.

Gut, man könnte sich jetzt fragen, warum man als Student ein Auto mit 3 Liter Hubraum fahren muß, aber ich habe das damals ernst genommen, was in aller Munde war: Das 3-Liter Auto. Alle haben davon geredet, ich habe es gefahren....

Es sprechen halt doch ein paar Dinge gegen so ein Ding. Dafür hätte ich den Platz gar nicht und die Dinger kann man nicht wirklich stark umbiegen. Und was ein Zweitakter von so einem Zeppelin mitten in seinem Krümmer hält, weiß man auch nicht...

Ich habe gerade mein Zeug bestellt, was ich so als nächstes brauche.

Einen 38 mm Rohrbogen mit 1,5 mm Wandstärke aus VA. Der hat 45° und an jedem Ende einen zylindrischen Anteil mit 50 mm. Damit sollte ich klar kommen aus meiner Sicht und bei entsprechender Kürzung im Bogen mit dem Zylindrischen Teil auf die Öffnung im Briefkasten zulaufen.

Den Rest machen die Drehteile, die ich dann entsprechend anfertigen muß.

Einen 4er Satz mit so Auspuffedern plus Schweißhaken habe ich auch noch bestellt und so Gummipuffer mit Innengewinden. Eine Feder und ein so ein Gummipuffer kamen zwar aus Südtirol mit, aber die Haken sind ja jetzt weg und ich will eventuell 2 Federn nehmen, ebenso zwei Gummipuffer.

Weiter habe ich bei HUG-Technik 3 verschiedene O-Ringe bestellt, SIlikon, PTFE und Viton. Jeweils mindestens 2 Stück. Dann kann ich spielen.

Alle in 45x2. Die von BGM für einen PX-Viton-Flansch sind 3 mm Schnurstärke, der O-Ring in dem verlinkten Edelauspuff erschien mir dünner. Ich muß dann halt mal testen, wie tief ich in den Stutzen innen einsteche, damit eine gewisse Vorspannung da ist. Vielleicht mache ich auch zwei O-Ringe rein, mal sehen. Sowas entsteht während dem Bau.

Jetzt brauche ich erstmal eine schlaue Konstruktion für die Befestigung des Briefkastens am Motorträger und dann wird der Krümmer angepaßt und eine vernünftige Steckverbindung mit O-Ring gebaut.

Für das ganze Befestigungszeugs an Laschen und so muß ich mal schauen, was ich so an 3-4 mm Blech finde. Da wird man etwas abkanten, fräsen und schweißen müssen.

Ich glaube, das wird ganz gut und der neue Auspuff wird wesentlich angenehmer zum Abnehmen werden als der jetztige, bei dem das gut eine Stunde braucht, weil man nicht hin kommt zum Schrauben.

"Das wird ein Spaß" hatte Captain Kirk in "Treffen der Generationen" gesagt...

Gruß Paddy.

Fantine Genau, ich habe wieder eine Luxuslösung im Kopf...

Naja, eigentlich keine Luxuslösung, sonder eher eine, die man bekommt, wenn man etwas mehr Geld in die Hand nimmt für einen Auspuff.

Ich habe gestern echt noch lange im Netz geschaut nach den verschiedensten Auspuffanlagen für SF, immer im Fokus eine Trennstelle zwischen Auspuff und Krümmer. Einfach um etwas Anregung zu kriegen, da ich diese Trennstelle wegen den Anpassungen ohnehin neu machen muß.

Naja, was soll ich sagen. So eine, nennen wir es mal rudimentäre Lösung wie bei diesem Briefkasten habe ich nicht gefunden.

Die Minimallösung habe ich bei deutlich günstigeren Anlagen gefunden, da ist der Krümmer auch nur gesteckt in den Auspuff, aber dann ist am Auspuff wenigstens eine Doppelmuffe dran und die Abdichtung ist dann noch zusätzlich das sich daraus ergebende Labyrinth.

Auch bei VMC habe ich das so gesehen, und die sind ja vom Preis her auch nicht gerade Oberklasse.

Nur so gesteckt habe ich nichts mehr gesehen, aber vielleicht bin ich auch blind und es gibt auch wenig Detailphotos von der Verbindung.

Den Vitonflansch am Auslaß findet man sofort, aber mir fehlte noch das Beispiel mit O-Ring an der Trennstelle Krümmer/Auspuff. Das habe ich ja oben verlinkt und jetzt ist der Weg klar.

Ich habe auch schon eine Seite gefunden, wo es O-Ringe in 45x2 gibt in drei verschiedenen Materialien, das Beste war in PTFE, gefolgt von Viton.

Da würde ich dann mal ein paar bestellen.

Als das klar war, mußte nur noch der Murks vom Auspuff und dem Krümmer runter. Zuerst habe ich das Vollmaterial von gestern noch von der anderen Seite gebohrt und auf 35 oder so ausgedreht, Eventuell kann ich das Ding ja so verwenden mit einer finalen Anpassung:

Der Steckdurchmesser ist jetzt auf 45,2. In den würde ich dann auch ein oder zwei Einstiche machen für den oder die O-ring(e).

Das Gegenstück würde ich dann halt einen Tick kleiner drehen, damit das schön paßt. 45,05 bis 45,1 oder so.

Dann habe ich den Krümmer gespannt auf der wurschtigen 45mm Hülse und die Schweißnaht abgedreht:

Anschließend die Schweißnaht überdreht, zum Schluß noch den Haken für die Feder abgedreht:

Dann mal den Stutzen und den Federhaken vom Auspuff abgetrennt und auf der Fräsmaschine eben gefräst:

Vom Auspuff und vom Krümmer waren dann ja zwei Hülsen übrig, die habe ich noch plan gedreht und entgratet. Jetzt ist von dem Briefkastenzeug dieses Puzzle übrig:

Das wäre mal die Basis für weitere Bastelleien. Ich habe noch ein flaches Aluprofil gefunden, mit dem kann ich an der "Serienmäßigen" Haltelasche den Briefkasten fixieren und im kleinen Schraubstock dann spannen und ausrichten:

Das stellt sich dann wie folgt dar:

Ich werde dem Krümmer so grob einen 30° Bogen verpassen müssen, damit ich den Briefkasteneingang treffe. Lustigerweise wird dann der Eintritt in den Briefkasten vom Winkel her der Weiterführung besser folgen als bisher. Der Winkel des bisherigen Stutzen war eigentlich entgegen der weiteren Gasführung, also strömungstechnisch wird das eher harmonischer.

Jetzt mal kucken, was ich so im Netz kriege. Habe vorher schon ein paar Schweißbögen gefunden in 38 außen mit 1,5 mm Wandstärke.

Übers Wochenende versuche ich die finale Position abzuschätzen und überlege mir eine sinnhafte Halterung des Briefkastens, die mit dem Motorträger verschraubt wird.

Dann halt Schritt für Schritt. Erst die Halterung fertig machen, dann den Krümmer umschweißen und mit dem Auspuff verbinden. Das erste Drehteil muß vermutlich nur final angepaßt werden und ein zweites Drehteil, das auf den 38er Krümmer gesteckt und verschweißt wird, muß ich noch drehen.

Ist schon noch Arbeit, bis ich überhaupt mal den Briefkasten sauber an dem Motor bekomme. Dann kommt ja noch das Ummanteln...

Gruß Paddy.

Hallo Kollegen,

habe gestern noch etwas im Internet gewühlt. Ich glaube, da gibt es schönere Lösungen:

Auspuff Scooter & Service M244 Righthand

Sonderausführung unserer Auspuffanlage für Quattrini 232-260ccm Motorsetups mit Vespa PX 200 Motoren in Righthand-Bauform: Wir bauen unsere Auspuffanlagen in…

scooter-and-service.de

Bei dem wird nicht nur direkt am Auslaß ein FKM O-Ring verwendet, sondern auch an der Verbindung zwischen Krümmer und Auspuff.

Das wird der Weg, ich muß ja eh die Trennstelle neu gestalten, dann kann ich das implementieren.

Gruß Paddy.

Fantine Ich habe da irgendwie noch überhaupt kein Gefühl, was da an Abwärme an diesem Briefkasten außen noch abgegeben wird und was letztlich das Geräusch so macht. Ganz leise ist der Sito ja auch nicht...Ich laß mich da jetzt einfach mal überraschen.

JayKuDo Bei dem Sito zwinge ich die Luft ebenfalls dazu, einmal um den den ganzen Auspuff drum herum durch Leitbleche zwischen Sito und Außenhaut. Der Vorteil bei dem Bestandsauspuff ist aber natürlich, daß ein nicht unerheblicher Teil des Krümmers in den Wärmetauscherbereich fällt. Unter anderem deshalb ist er auch so unbequem zu montieren, da ist alles sehr knapp zum Schrauben.

Ich werde die Luft ebenfalls dazu zwingen, einmal um den Briefkasten rum zu strömen, von wo nach wo hängt noch davon ab, wie schlußendlich die Anschlüsse angeordnet werden können.

Und ja, der geometrisch simple Briefkasten ermöglicht es viel einfacher, die Oberfläche zu vergrößern. Ich habe schon eine Weile darüber nachgedacht, was sich da anbieten würde.

Aktuell tendiere ich zu Schnellputzschienen. Die habe ich kilometerweise in meiner Hütte verarbeitet, deshalb sind mir die gleich eingefallen. Die kann ich mit CuSi3 MIG-Hartlöten auf dem Briefkasten festlöten, das funktioniert auch mit verzinktem Stahl. und die gibt es mit verschiedenen Schienenhöhen. Zum Antesten hat es wahrscheinlich irgendwo im Lager bei mir in der Scheune noch welche, wenn nicht, dann halt im Baustoffhandel für ein paar Mark.

Aber jetzt erstmal die Position und die Ausrichtung finden für den Briefkasten...

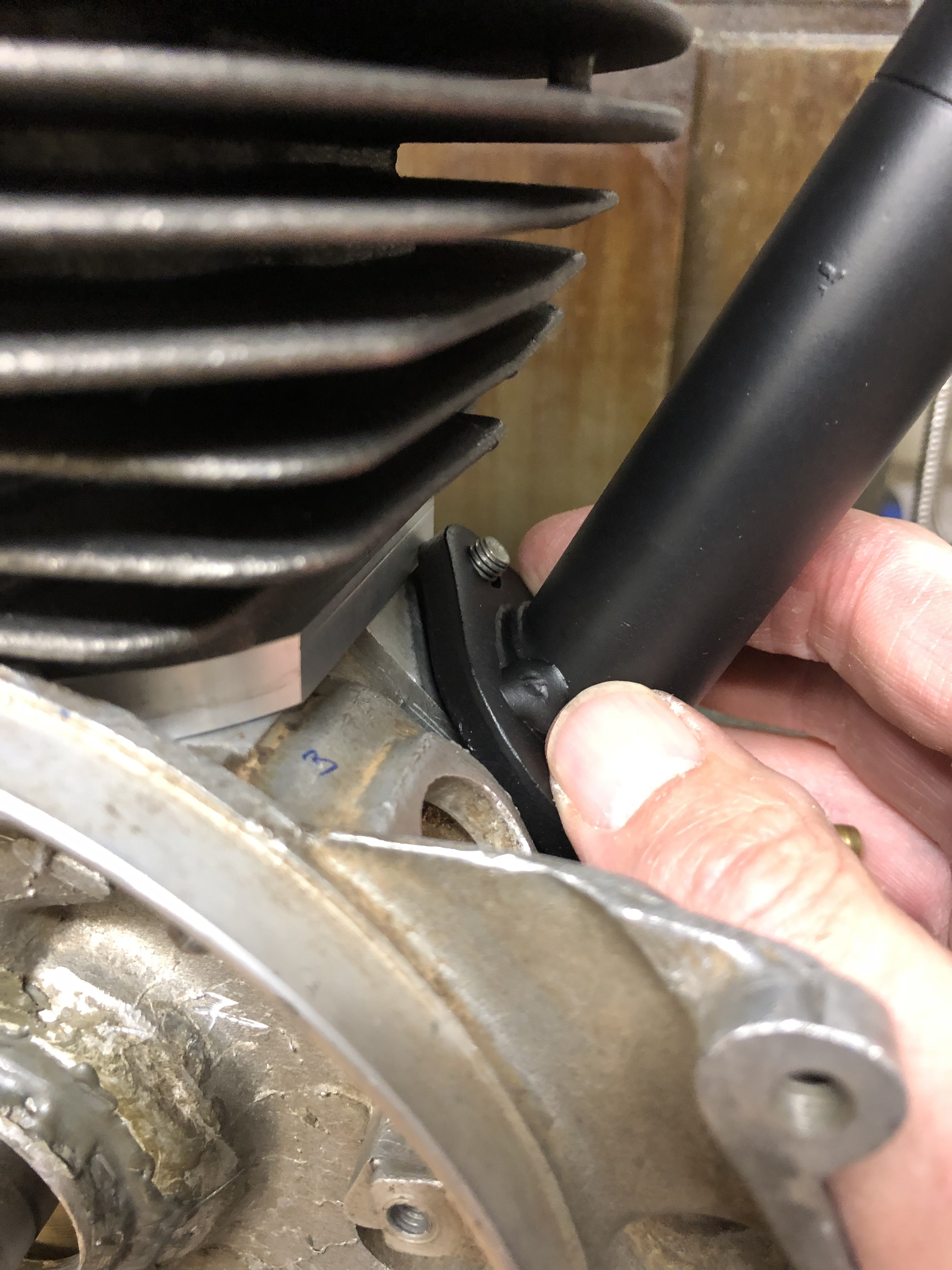

Heute abend habe ich mal ein Stück Rundmaterial mit Außendurchmesser glaube ich 60 oder so mal ausgebohrt und ausgedreht, um ein Gefühl für einen Schiebesitz zwischen Krümmer und dem neuen Stutzen für den Briefkasten zu kriegen.

Also ich weiß nicht...Dieses 45er Rohrstück, das im Steckbereich auf den Krümmer geschweißt ist und als Steckdurchmesser fungiert, ist halt ein Ei.

44,95 bis 45,25. Ich habe mal soweit ausgedreht, daß der Krümmer mit etwas drehen gefügt werden kann, aber in der Querrichtung mit dem kleineren Halbmesser wackelt das halt um die 2-3 Zehntel Ovalität.

Sind diese Steckverbindungen eigentlich alle so? Ich kann mir das gar nicht vorstellen, daß es da nicht raus pfeift und sabbert...

Sonst hat es einen Flansch und dazwischen kommt eine Dichtung und an den ganzen Schneckennudel-Hurra Auspuffanlagen hat es solche Steckverbindungen...

Vielleicht mache ich mir da zu viel Gedanken an der Stelle. Ich werde mal den Stutzen am Briefkasten wegschneiden und versuchen am Wochenende eine Position festzulegen, damit ich Krümmer und neuen Stutzen entsprechend anpassen und bearbeiten kann.

Gruß Paddy.

Volker PKXL2 Jetzt bin ich wirklich gespannt nach deiner Aussage.

Und danke für den Hinweis, dann mache ich einen Schiebesitz. Was dann nach dem Schweißen rauskommt, ist dann so oder so noch eine andere Frage...

Der Sitz ist ja immerhin 45 mm lang, das sollte ja einigermaßen ein Hindernis sein für Gesabber und Abgas. Wahrscheinlich dichtet der Sabber dann ab, wenn der Spalt mal etwas gefüllt ist auf die Länge...

Kawitzi Das ist natürlich bitter, wenn das Ansauggeräusch lauter ist als der Auspuff....

Gruß Paddy.
