Wie Lichtschalter bei einer Vespa V50 anschliessen?

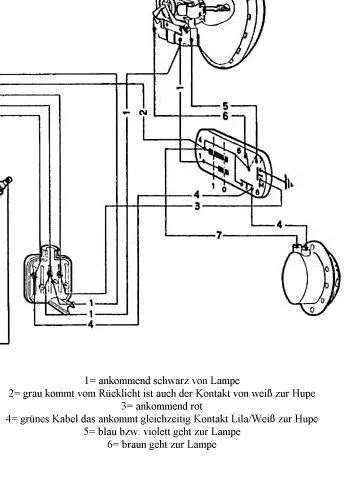

Vespa Gehe am Tacho unten rechts auf Technik, dann Schaltpläne und nimm den obersten. Die Hupe denkst du dir weg. Dann dürftest du mit deinen Kabeln klarkommen wobei dein Blau das Violett auf dem Plan sein müßte.

Müßte jetzt hinhauen.

Zitat von Stoxnet

Ich habe eine V5A2T mit Trapezlenker da hat der Schalter keine Nummern sondern nur die Kabelfarben!

Das habe ich schon so verstanden. Aber unten an der Zeichnung sind die Nummern doch Farben zugeordnet. Schwarz geht hoch zu dem Kontakt der die beiden Birnen verbindet. Braun geht zum zweiten Kontakt der oberen Birne, Violett = Blau zum zweiten Kontakt der unteren Birne. Das am Lenkkopf ankommende schwarze Kabel verbindest du, lt. Zeichnung, ebenfalls am Licht mit dem aus dem Schalter kommenden schwarzen Kabel. Das ankommende grüne mit dem grünen vom Schalter. Das weiße bleibt frei da es zur Hupe führt.
Ich bin zwar eher Elektrik-Laie aber so würde ich Schalterkabel und Schaltplan verstehen.

Kannst du mal ein Foto vom Schalter ohne Abdeckung machen und wenn noch nicht verbaut auch von hinten. Bei mir scheiterts gerade an der Vorstellung deiner Beschreibung.

Zitat von Stoxnet

Soweit so gut nur ein Grünes Kabel gibt es nicht am Schalter!

Zitat von Stoxnet

Klick doch bitte auf den Link da sieht man ihn schön von allen seiten er sieht auch Wirklich so aus!

Das habe ich gemacht. Nur die Aussage das da kein grünes Kabel ist hat mich verwirrt.

Zitat von Stoxnet

Am Lenkkopf kommen an:
Rot klar ist der Kill
Grün ist dann wohl Plus
Schwarz ist Masse

Am Lichtschalter ist dran:
Lila-WS sollte die Hupe sein brauche ich aber nicht!
Rot geht zu Rot is Kill und Brückt im Schalter nach Schwarz glaube ich
Braun - ??
Blau - ??
Weiß - ??
Schwarz - evtl. Masse?

Alles anzeigen

Also dann würde ich vorschlagen:
Ankommende Kabel so wie auf dem Bild.Grün(kannst du mit deinem Weiß/Lila verbinden) ganz links und rot in den fünften von links. Das schwarze Kabel so wie im Schaltplan an den gemeinsamen Pol des Scheinwerfers. Von dort ziehst du wieder ein schwarzes zum ganz rechten Anschluß des Schalters. Dann müßte von zweiten Anschluß von links des violette bzw. blaue Kabel zum Abblendlicht (untere Birne). Vom dritten Anschluß links das braune Kabel zum Fernlicht (obere Birne).
Das weiße Kabel kannst du m.E.n. da du es für die Hupe nicht brauchst zum Anschluß der Rücklichtbirne verwenden.
Jetzt müßte der Strom durch das grüne Kabel bei eingeschaltetem Licht sowohl durch das Rücklicht und je nach Stellung des rechten Schalters durch die Abblendbirne oder durch die Fernlichtbirne laufen.

So stell ich mir das vor. Und am Rücklicht muß ja einmal das Massekabel sein und ein Kabel durch das der Strom kommt (im Schaltplan grau). Und dieses Kabel muß lt. Schaltplan in den Anschluß in dem auch das weiße Kabel ist. Und da du das weiße Kabel nicht brauchst kannst du das einfach verwenden.

Zitat von Stoxnet

Jetzt kann ich mit dem Hupenknopf alles aus machen wenn ich drauf drück!

Beim Schalter zum Ein- und Ausschalten hast du ja zwei Kontaktstellen. Eine die immer belegt ist (dort soll das grüne Kabel hin) und eine die beim Einschalten dann die Verbindung zum zweiten Schalter herstellt.

Aber ansonsten schau mal hier schrauberhilfe ob jemand in deiner nähe ist der dir helfen kann. wenn du aus dem wolkersdorf bei schwabach kommst würde ich an deiner stelle mal chup4 fragen.

Im Zweifelsfall paralell dazu. Schwarzes Kabel zum schwarzen am Schalter und zweites Kabel zum grünen. Dann müßte es genauso geschaltet werden wie der Scheinwerfer.
