Kabelbaum am Lenker anschliessen

Hi,

bräuchte mal eure hilfe...

habe heute mal den neuen kabelbaum in meine P80X gezogen. im hinteren teil habe ich alles angeschlossen. jetzt habe ich, wie man auf den bildern sehen kann, einige kabel im vorderen bereich. nur leider weiß ich nicht wie welches kabel angeschlossen wird,besonders die stelle am klemmbrett...

der kabelbaum kommt von sip und die kabel hinten habe alle dieselbe farbe wie der alte, vorne jedoch nicht....

den [lexicon='schaltplan',''][/lexicon] habe ich auch schon ausgedruckt, jedoch sind dort andere farben...

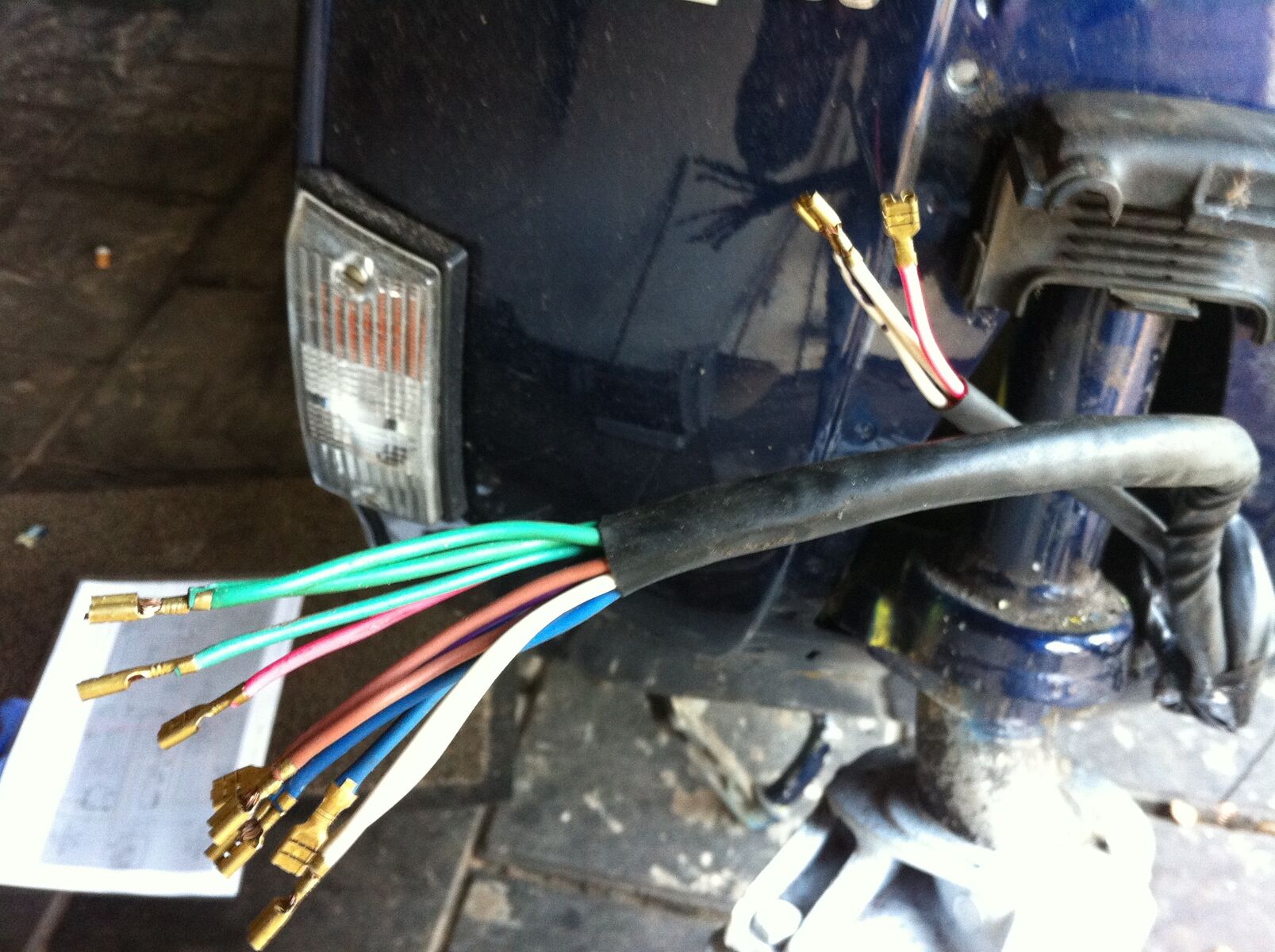

vll kann mir ja jemand sagen welche kabel wo hingehören und wie verbunden werden. ich habe also vorne bei der kaskade:(bild 1)

2x grün (1kabel mit doppelt grün),
1x rosa
1x braun (mit 2 kabeln)
2x blau
1xweiß (mit 2kabeln)
1x lila

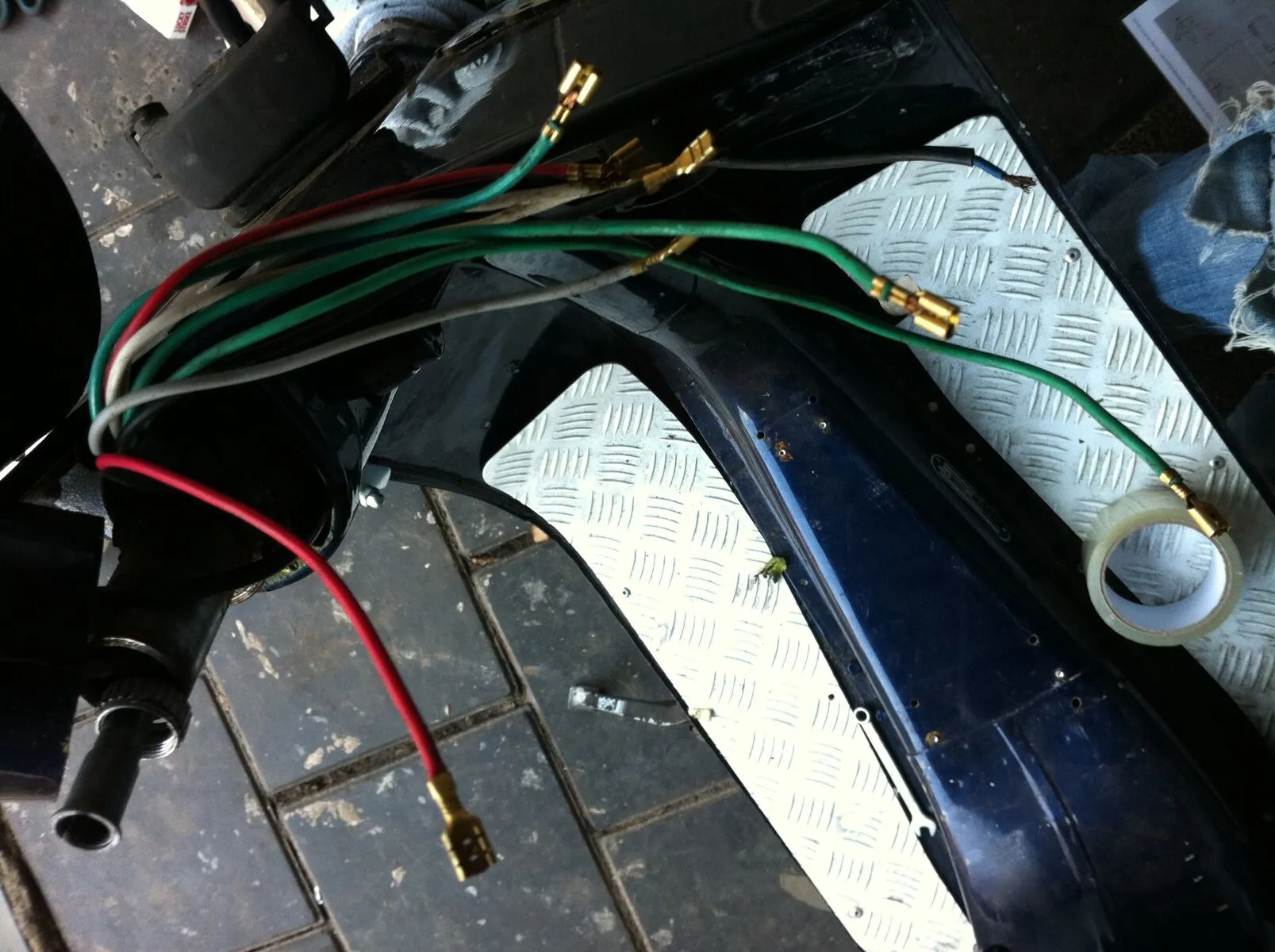

oben beim lenker habe ich: (bild 2)
3x grün
1x rot/schwarz
1x rot
1xgrau
1xweiß (mit zwei kabeln)

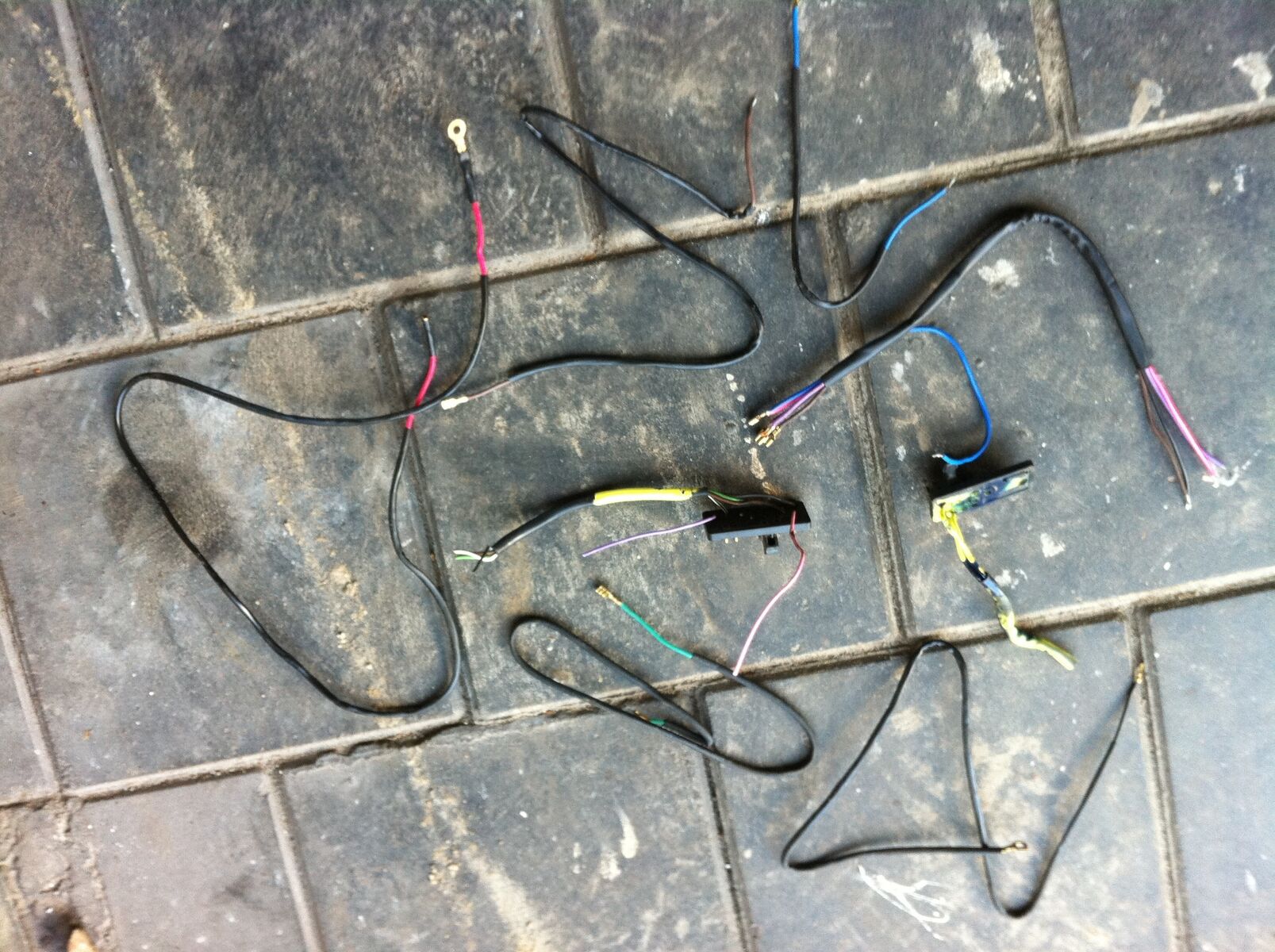

und noch ein paar kabel extra:(Bild 3)
1x grün
1x rot
1x schwarz
1xbraun
1xblau
1kabelstrang mit lila, rosa, blau schwarz braun

und dann noch eine letzte frage: wie bekomme ich die kabel aus den licht- und blinkerschalter?? sind die nur gesteckt??

viele fragen, ich hoffe ihr könnt mir weiterhelfen

danke!! gruß Ralf

moin,

ja, so gut wie.... also: ich habe mir nun erstmal nen neuen blinkschalter und lichtschalter (von sip) bestellt. denn dort sind lange kabel dran, die bis zum klemmbrett reichen und auch dieselben farben haben.

also dürfte das problem mit den kabeln die in höhe klemmbrett sitzen geklärt sein.

die anderen kabel klemme ich dann danach an. die gehen ja richtung zündschloss, tacho und licht.

ich bin jetzt erstmal im urlaub und die teile sind dann wohl ende nächster woche da. wenn ich das angeklemmt habe, werde ich die lösund hier mal reinschreiben.

gruß Ralf

soo, besser spät als nie... hier ist die lösung:

am zündschloss folgende kabel: doppelt weiß an 1, 2 frei, rot an 3, ein kabel vom scheinwerfer an die nr.4(auf dem [lexicon='schaltplan',''][/lexicon] den es überall im netz gibt das kurze gelbe kabel), grau an die 5, 6 frei, schwarz an die 7, ein grünes (die anderen beiden sind umsonst da) an 8

am scheinwerfer: oben weiß/schwarz, braun , grün (v.l. nach r.), rot/schwarz an die nr. 2, masse vom kabelbaum an die 31, von dort aus zum zündschloss (nr7), ein Kabel noch von dem Anschluss wo das weiß/schwarze Kabel ist zum ZÜndschloss nr 6

Klemmbrett:
grün (plus) an grau, die beiden blauen an blau, die beiden braunen an rot, rosa an rosa und lila an doppelt weiß, doppelt grün ist nicht benutzt

hoffe das hilft etwas weiter...

sonst nochmal melden, dann mach ich mal bilder.

gruß Ralf
