Guten Abend zusammen.
Ich werde nich schlau aus der Kabelbelegung an meiner zerlegten 200er PX. Das Fahrzeug ist Bj. 86.
Schaltplan habe ich hier liegen, allerdings hilft der mir nicht viel weiter.
Hier ein paar Fotos:

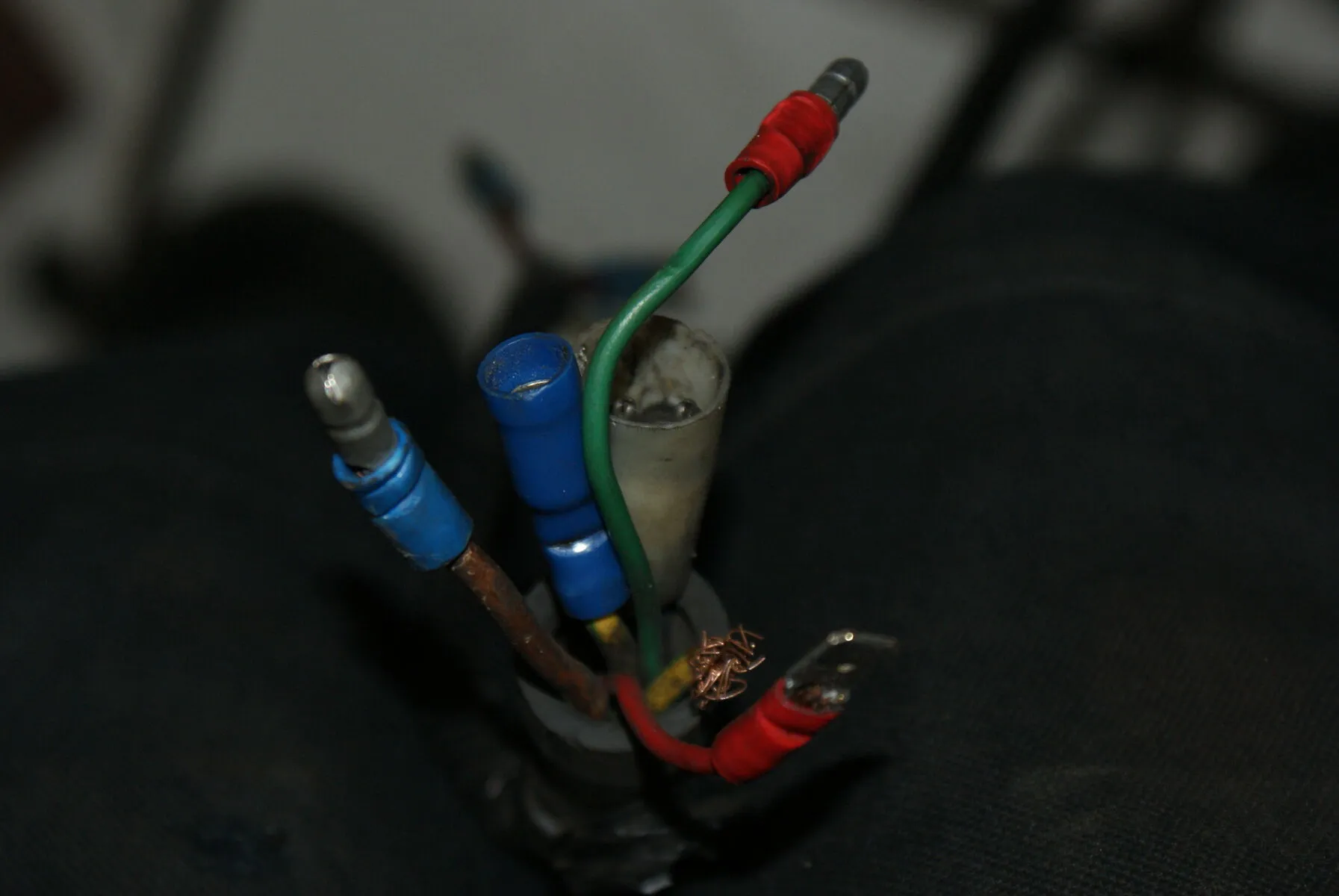

Bild 1: Rotes, weißes, türkises (?), grünes und schwarzes Kabel = 5 Kabel
Kabel kommen VON der Zündungs aus dem Motor.

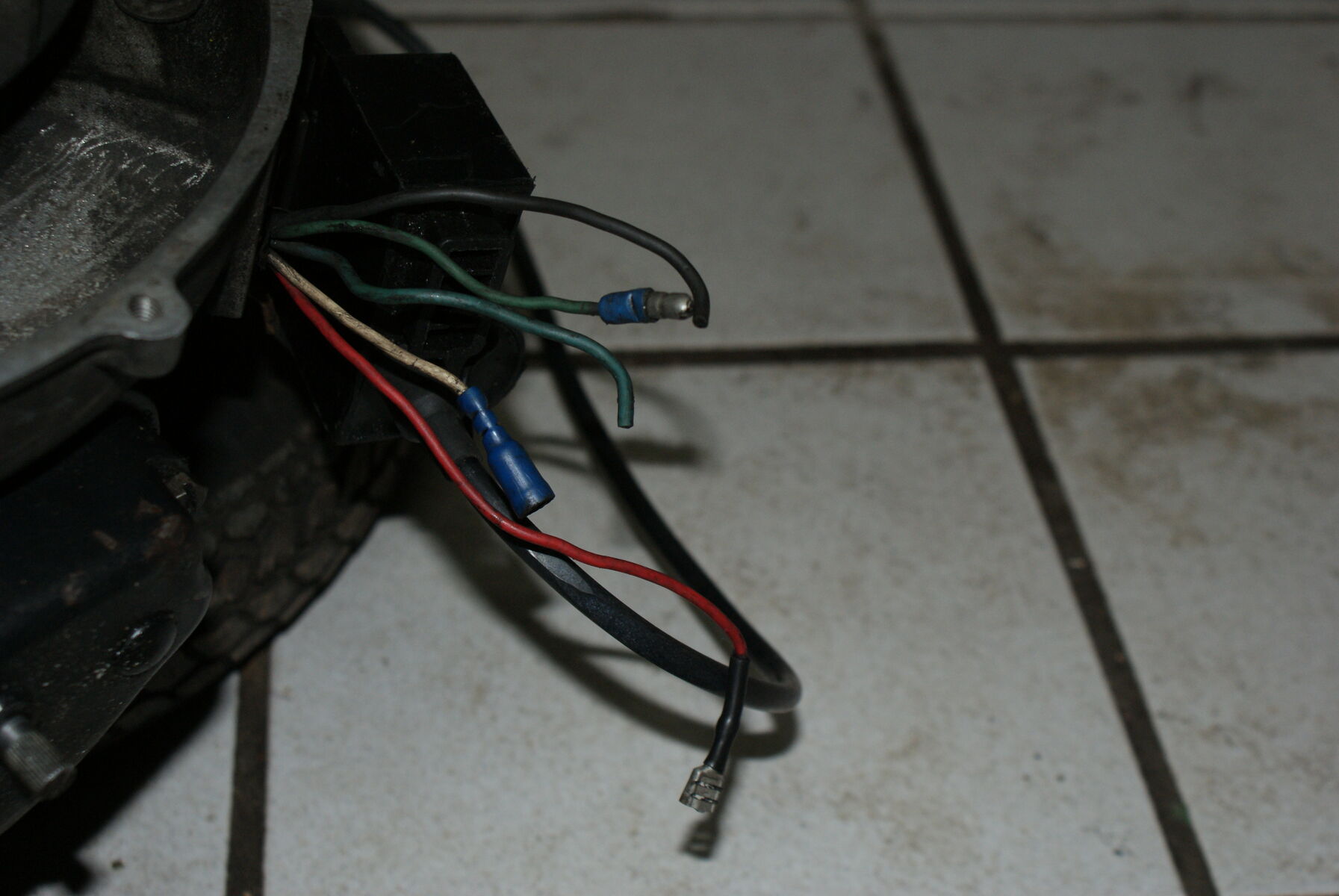

Bild 2: Braunes, rotes und 2x gelb/grünes Kabel.
Ein Ende am Hauptkabelbaum.

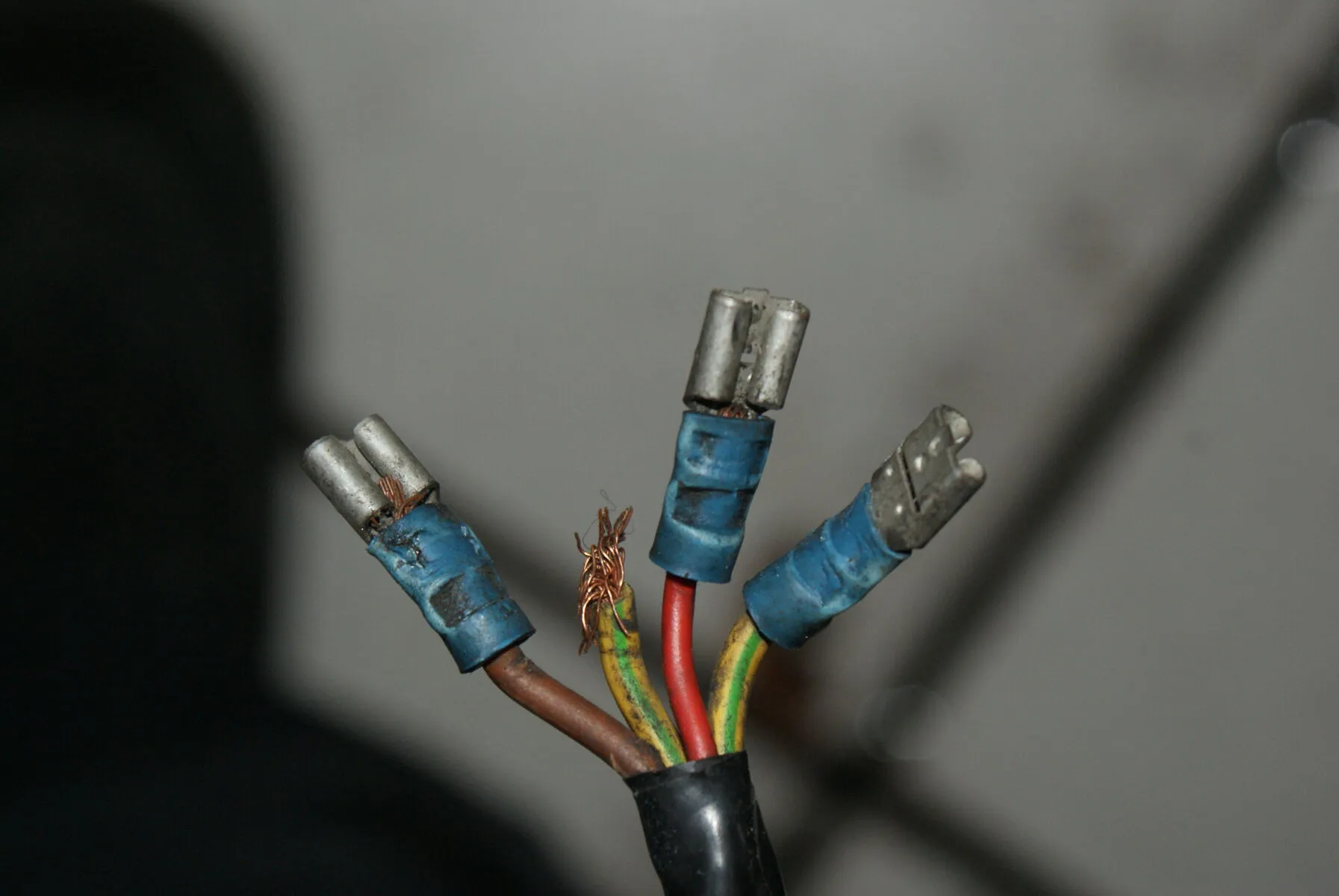

Bild 3: Braunes, grünes, rotes, 2x gelb/grünes Kabel, sowie ein Rundstecker wo ein schwarzes und ich glaube auch ein blaues/(weißes) Kabel reingeht.
Ist eine Abzweigung am Hauptkabelbaum, in der Nähe von dem Kabelstrang welcher auf Bild 2 zusehen ist.
Wie muss ich die Kabel anschließen?
