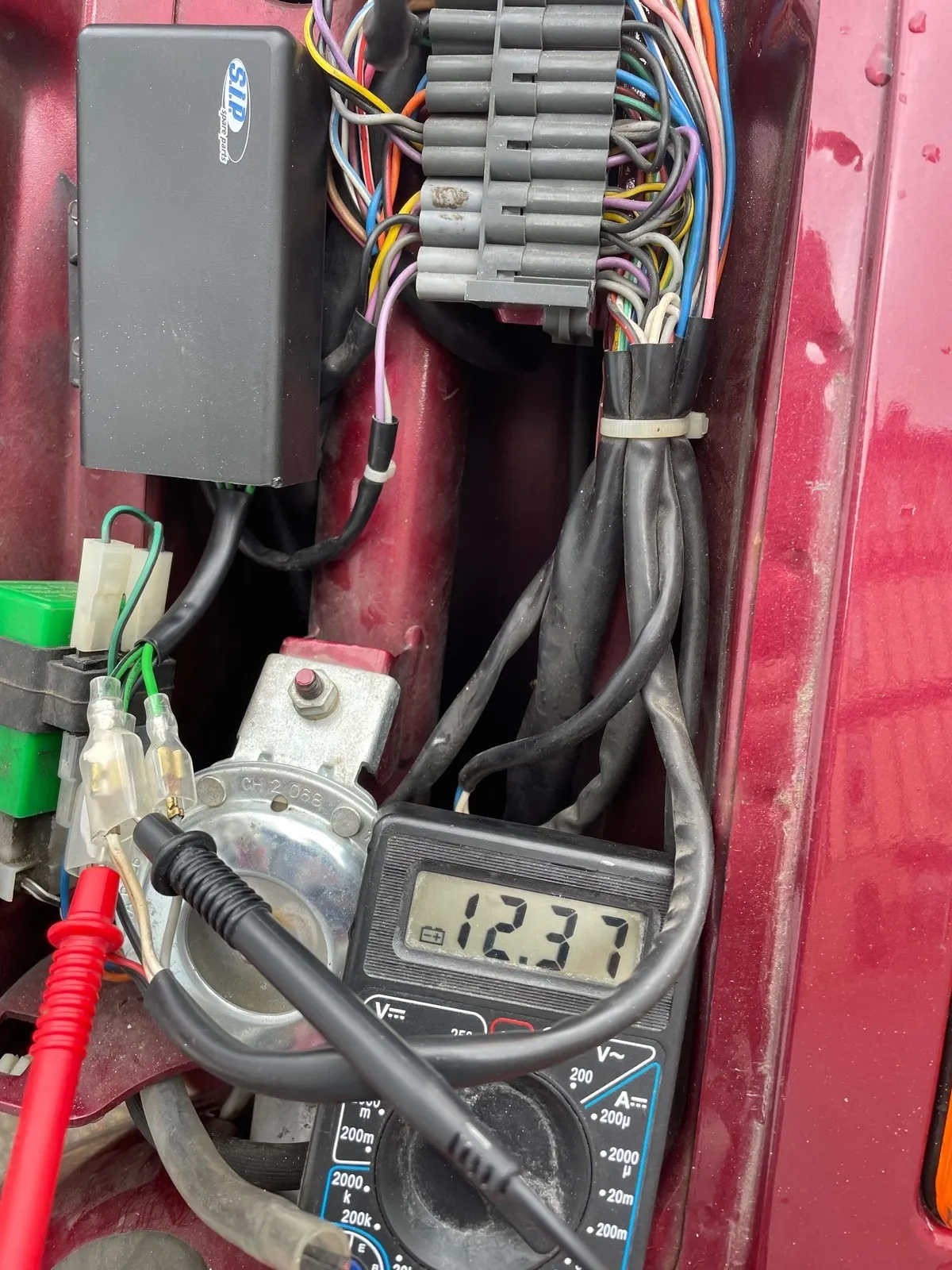

Falsch Messen ist Mist! Das rot-Schwarze Kabel gegen das weiße Kabel am Hupengleichrichter sind fast 12V.
Klasse. Das passt. Falsch messen passiert übrigens auch den Profis.
Dann habe ich die grün-schwarze Kabel an den Dioden abgezogen und gegen das weiße Kabel gemessen. Es wird zuviel Volt angezeigt.
Das verstehe ich nicht.
Du hast am grün-schwarzen Kabel gegen Weiß gemessen? Oder hast du an den Dioden gegen Weiß gemessen?
Wieviel Spannung hast du gemessen?
Am abgezogenen grün-schwarzen Kabel würde ich 0,0V erwarten. Erst beim Drücken des check-Tasters sollen dort 12V zu messen sein. Und zwar die gleichen 12V, die auf dem rot-schwarzen Kabel zu messen sind. So wäre die Erwartung.
Grüße Tom

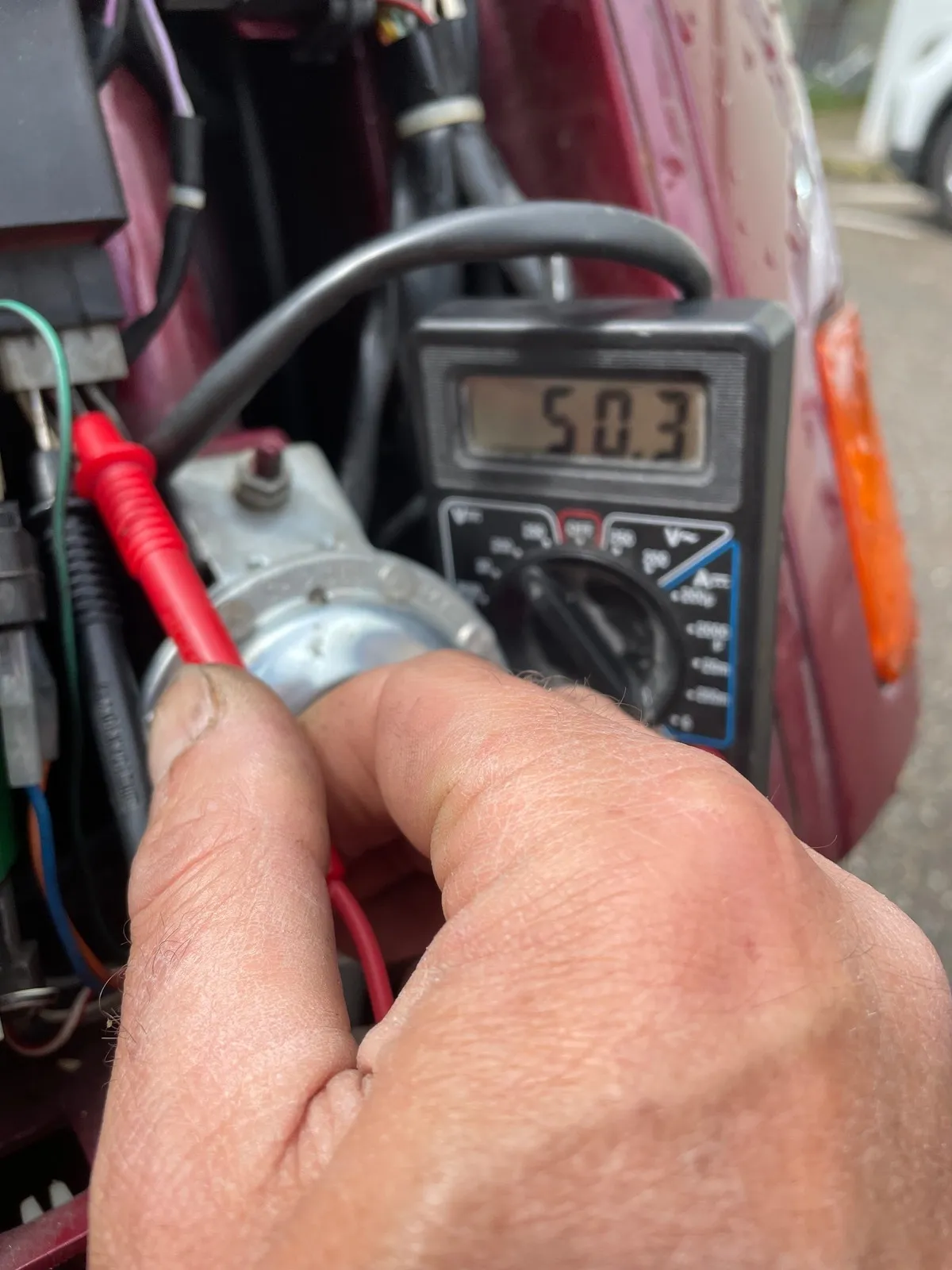

Hmm. Das ist misteriös. Der Hupengleichrichter kann keine sehr viel höhere Spannung am Ausgang machen, wie er am Eingang hat. Im Gleichrichter könnte eine boost-Stufe verbaut sein, so dass nahezu die doppelte Eingangsspannung am Ausgang ankommt. Ich hatte vor vielen Jahren mal einen Schaltplan vom Hupengleichrichter gesehen. Aber 50V am Ausgang bei 6.5V am Eingang ist nicht möglich.
6.5V AC (grau nach Blech gemessen) ist zu wenig. Da könnte der Spannungsregler defekt sein. Das hatte ich auch mal gehabt.
Auch wenn der Spannungsregler defekt wäre, dann kann der Hupengleichrichter keine 50V DC (rot-schwarz nach weiß) erzeugen.
Kannst du eine Widerstandsmessung zwischen weißem Kabel und Blech machen? Den Motor nicht laufen lassen, spannungslose Messung. Ist dort ein Kurzschluss oder nur wenige Ohm?
So langsam ist mit der Hupengleichrichter suspekt.
Grüße Tom
