Blinkwiderstand ermitteln -> led-blinker sind dran, mit bildern

pola · March 26, 2009 at 14:51

das blinkrelais der pk ist ja auf einen gewissen widerstand ausgelegt.
wenn man normalerweise die 4-fach-blinkanlage gegen lenkerendenblinker tauscht sollte man ja die hinteren birnchen im rahmen weiterblinken lassen um die blinkfrequenz gleich zu lassen.

auf was für einen widerstand ist das relais denn ausgelegt? also welche wattzahl haben denn die ori-blinkerbirnchen?

denn ich möchte/muss blinker verbauen, und würde gerne kleine led-lenkerendenblinker bauen.
nun haben die jeweils einen aufnahme von 0,9W, was für einen lastwiderstand muss ich denn dann an die hinteren kabel hängen?

Dickesmensch · March 26, 2009 at 15:45

ganz einfach pola nimm dir das ohmsche gestetz zu hilfe.

für die Leistung in Watt auszurechnen

P = U X I

P = Leistung in Watt

U = Spannung in Volt

I = Strom in Ampere

Und hier für den Wiederstand

U = R x I

U = Spannung in Volt

R = Wiederstand in OHM

I = Strom in Ampere

also da du im lenker die blinker haben willst

musst du so vorgehen.

Stromleistung von der Birne: P:U= I

Wiederstand dann nachher für das Relais : U:I = R dann hast du den Wiederstand von der Birne

den dann drannklemmen anstatt die Birne.

so hast du nach Meinung das Relais Verarscht.

gruß Peter

pola · March 26, 2009 at 16:11

hey peter, jaja, die guten alten formeln...
wenn ich das durchrechne komme ich auf folgendes ergebnis:

normalerweise sind pro seite 2x10=20w am blinken.

soll heißen P/U=I -> 20W/12V=1,67A
der widerstand wäre dann: U/I=R -> 12V/1,66A=7,19ohm

mit meinen 0,9W leds vorne bin ich dann bei: 0,9W/12V=0,075A
und der dazugehörige Widerstand wäre dann:

12V/0,075A=160ohm

das ist der punkt wo mir die fragezeichen erscheinen...
woe versteckt sich der fehler?

Dickesmensch · March 26, 2009 at 16:24

Stop Fehler

das Relais blink einmal vorne und dann hinten schau mal genau also du muss von 10 W ausgehen.

10w/12v= 0,83 A

12v/0,83a =14,46 ohm

also 15 ohm wiederstand müsstest du dann holen für hinten.

0,9w ist das die leistung wo die LED braucht ist das so eine komleppt led??

muss dann da ewtas anders rechnen. für vorne dann.

pola · March 26, 2009 at 16:52

ach die blinken abwechselnd? gut, dann 15ohm widerstand hinten.

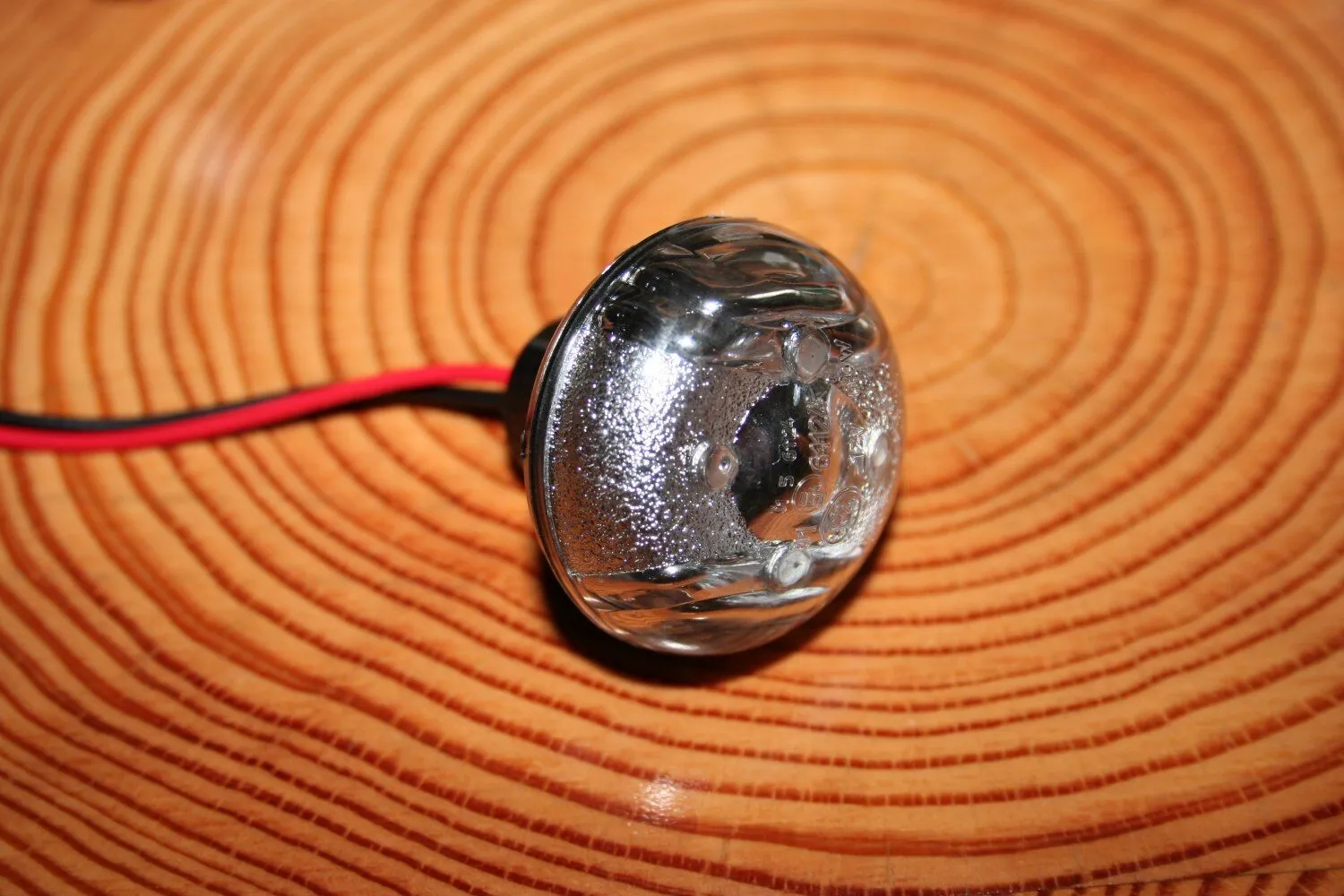

und ich hab vor seitenblinker eines autos einzubauen, um genau zu sein die hier:

die haben genau den gleichen außendurchmesser wie der griff, dann kommt noch schwarzer transparentlack drüber (nachm tüv).
denke dass wird dann schön und dezent aussehen.

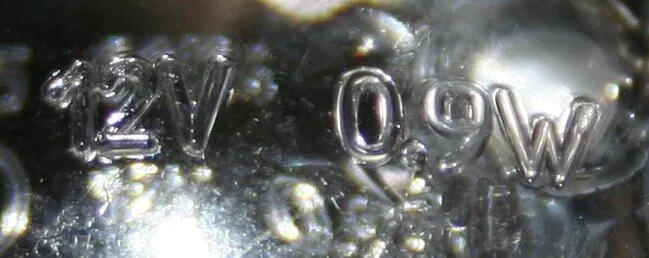

und auf dem glas steht eben:

aber in diversen foren hab ich jetzt nachgelesen dass diese led seitenblinker schon vorwiderstände eingebaut haben, sodass sie pnp gegen die original ausgetauscht werden können.
und da die oriseitenblinker 5W haben weiß ich jetzt nicht wovon ich ausgehen soll...

Graue Düse · March 26, 2009 at 17:16

Der Vorwiderstand den die LED-Blinker haben ist nicht um die Last auszugleichen sondern um die Spannung auf ein für die LED´s verträgliches Maß zu begrenzen.Um den Lastwiderstand kommst du nicht herum.Der Lastwiderstand vor deinen zukünftigen Lenkerendblinkern muss so groß sein das die Gesamtlast wieder 10 Watt beträgt, also die Leistung deines Blinkers von der einer Blinkerglühlampe abziehen, daraus dann den Widerstand errechnen den du in Reihe vor den Lenkerendblinker hängst.

Nicht vergessen Lastwiderstände zu kaufen, sind meist einiges größer und in einen Keramikmantel gehüllt Lastwiderstände

Normale Elektronikwiderstände leben meist nicht lange wenn sie Lasten simulieren sollen

pola · March 26, 2009 at 17:41

ach, du hast so dinger ja hinten drin, wenn ich mich recht erinnere, oder?

also wenn meine blinker auf 5W ausgelegt sind, bräuchte ich zb noch die hier, oder?!

Graue Düse · March 26, 2009 at 18:52

Sowas meine ich, ja. Hab übrigens mal wieder in Reihe und Parallel schalten verwechselt .
Natürlich muß der Widerstand parallel zum Blinker geschaltet werden. Wenn du zum lokalen Elektronik-Dealer gehst wird das ganze aber sicher günstiger werden als das Angebot aus deinem Link.Die Blinker die ich verbaut habe funktionieren allerdings noch mit Glühlampe, das Prinzip ist aber das gleiche.

Wenn du dem Elektronikhändler sagst das du 9 Watt/12 Volt Lastwiderstände( deine neuen Blinker haben ca.1 Watt, also Differenz 9 Watt zur Glühlampe) haben willst müsste er eigendlich auch wissen was du möchtest.Stückchen Kabel rangelötet, ein Stück Schrumpfschlauch oder Isoband gehört eh ins Inventar einer ordentlichen Schrauberhöhle und fertig.

pola · March 26, 2009 at 18:55

okay, dann geh ich morgen ma zu dem fuzzi und hol mir die widerstände für vorne und hinten.
dann sehen wir weiter...

danke erstmal euch beiden.

Dickesmensch · March 26, 2009 at 21:48

Reihe und Parallel wird gerne verwechselt

Ja Düse hab ich vergessen das Zauberwort Lastwiederstände..

Aber aufpassen bei Paralleschaltung Vorne andere Rechnung wie bei Reihenschaltung für den Wiederstand. Da die Sache Parallel mit der LED geschaltet wird.

Aufpassen da ist es ein anderer Ohmwert.

pola · March 27, 2009 at 17:48

wenn bei meinem blinkrelais nur auf rot saft rauskommt und weiß tot ist kann ich davon ausgehen dass mein relais kaputt ist, oder?!

Graue Düse · March 27, 2009 at 18:46

kann man bei Bimetallrelais wie sie in unseren Kisten verbaut werden nicht mit einem Messgerät ermitteln, es sei denn du hast eins mit zuschaltbarer Last.
An den Ausgang des Blinkrelais einfach eine Glühlampe halten, 10 oder 20 Watt, Fusskontakt an den Pin vom Relais, Mantelkontakt gegen Masse.Die Bimetallrelais brauchen eine Last um arbeiten zu können

pola · March 27, 2009 at 19:44

habs jetzt anders gelöst:

bin zum louis gefahren und hab mir dieses elektrische relais hier geholt:

parallelschaltung der lastwiderstände vorne wieder losgeklemmt, das weiße kabel für die vorderen blinker an das relais gesteckt, angekickt und siehe da, sie blinken wie wenn sie noch nie was anderes in ihrem leben gemacht hätten

wenn ich irgendwann mal auf den blöden gedanken komme hinten auch noch blinker verbauen zu wollen kann ich das rote kabel einfach noch zu dem weißen dazuklemmen und die hinteren laufen auch, denn das relais hat im belastungsbereich von 1-30W immer die gleiche blinkfrequenz!

ergo: ich bin begeistert!

morgen muss ich die dinger nur noch sauber verbauen und bin fertsch!

gandisgarage · March 27, 2009 at 19:47

Mensch Pola was würdest nur ohne mich machen???

pola · March 27, 2009 at 20:11

vielleicht wär ich ja auch so draufgekommen wenn ich beim louis nach nem normalen relais gekuckt hätte

trotzdem:
danke gandi für den tipp, gibt nen daumen

pola · March 31, 2009 at 14:24

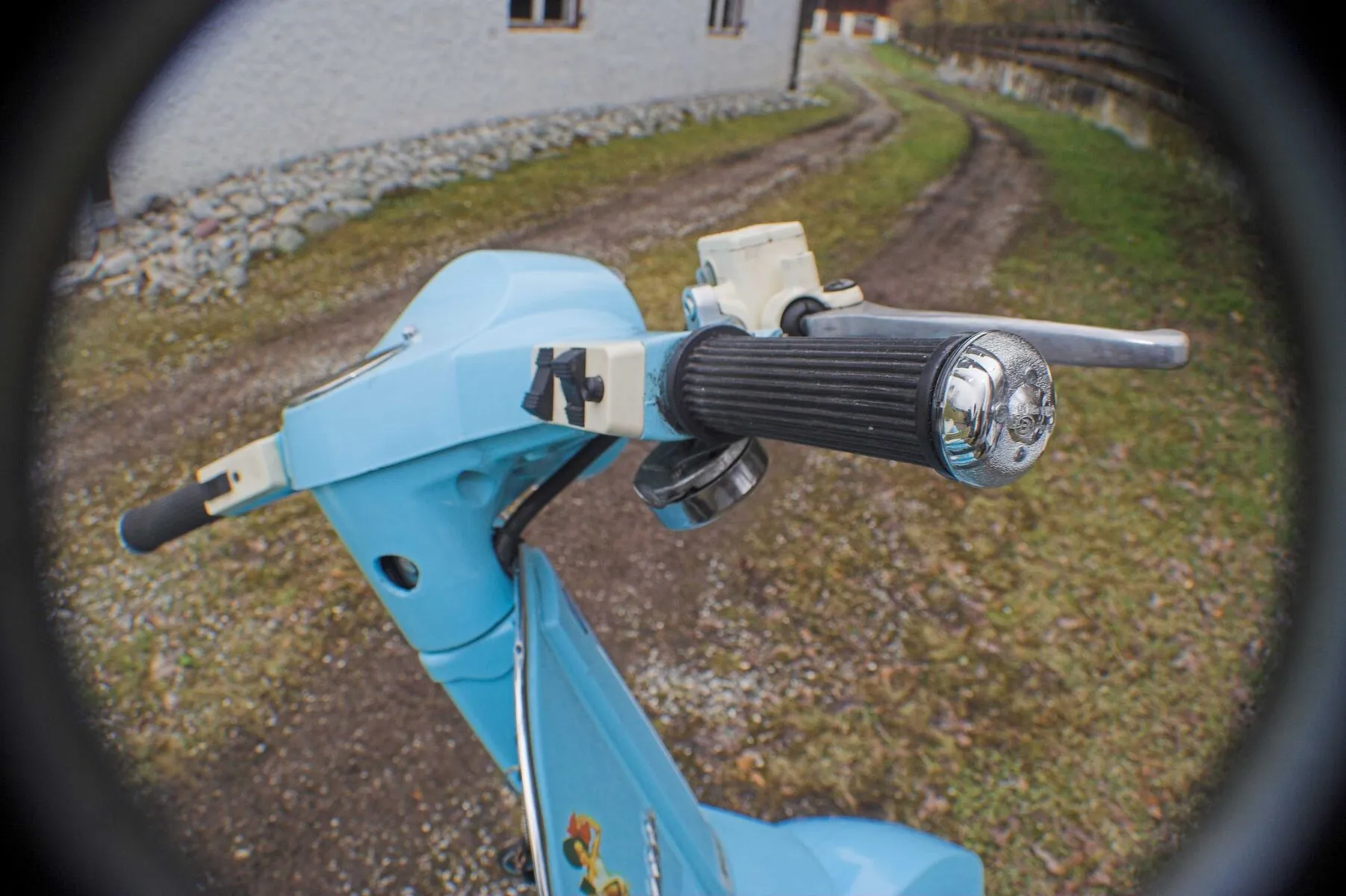

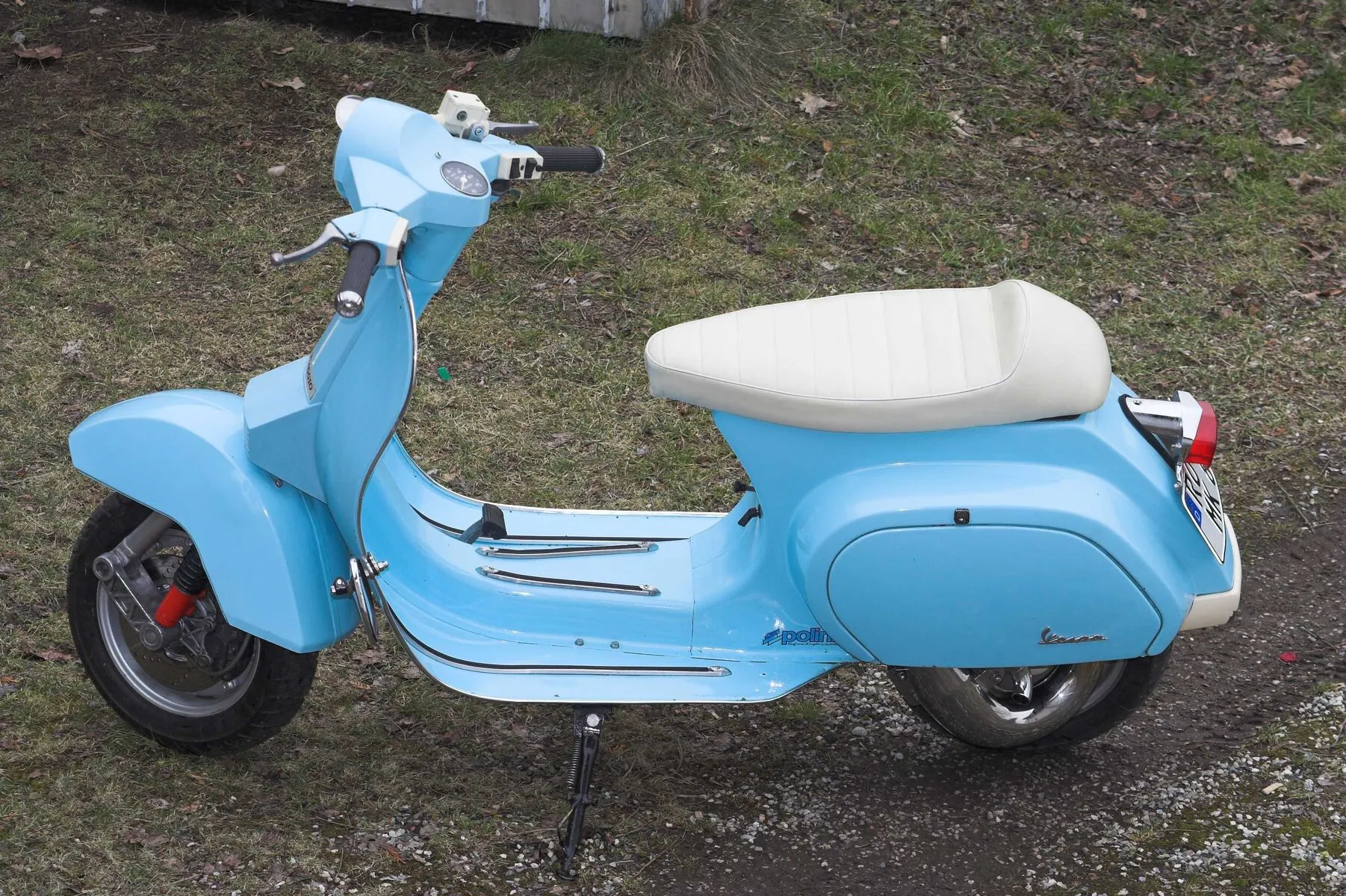

so, wollt nur berichten dass es jetzt vollbracht ist. mal sehen was der tüffer die tage dazu sagt:

ich finde sie richtig schön dezent... wenn sie durchn tüv ist nebel ich noch mit schwarzem transparentlack drüber, dann bin ich ganz zufrieden

alexhauck · March 31, 2009 at 14:47

Sag mal an, hast du ne Batterie oder läuft das Relais auch mit Wechselstrom ??

pola · March 31, 2009 at 14:49

läuft ohne batterie.

alexhauck · March 31, 2009 at 14:55

Wahnsinn. Und von welcher Karre stammen die Blinker? Die sind tatsächlich sehr dezent.

pola · March 31, 2009 at 15:04

sind seitenblinker vom fiat punto, gibs bei egay en masse...

zb hier
