Zusammenhang Motordrehzahl & Frequenz vom Wechselstrom

    Moin,
    kurze Frage:
    Hat hier jemand schon einmal den Zusammenhang der Motordrehzahl mit der Frequenz der Wechselspannung ermittelt? Ich konnte nur feststellen, dass dieser Zusammenhang nicht 1:1 ist.
    Ich hab mal eben ein Oszilloskop an meine Lichtleitung gehängt. Frequenz vom Wechselstrom im Leerlauf (Drehzahl Motor etwa 900 U/min = 15 Hz) beträgt 180 Hz. Da liegt der Faktor 12 zwischen.
    Meine Erklärung: Der Rotor hat 6 Pole, das macht 3 Polpaare (Nord-Süd) und der Stator hat 4 Spulen. 3*4 macht 12, ist das des Rätsels Lösung? Oder hat da jemand andere Erklärungen für?


    Danke schon mal für eure Hilfe und Ratschläge!
    Markus

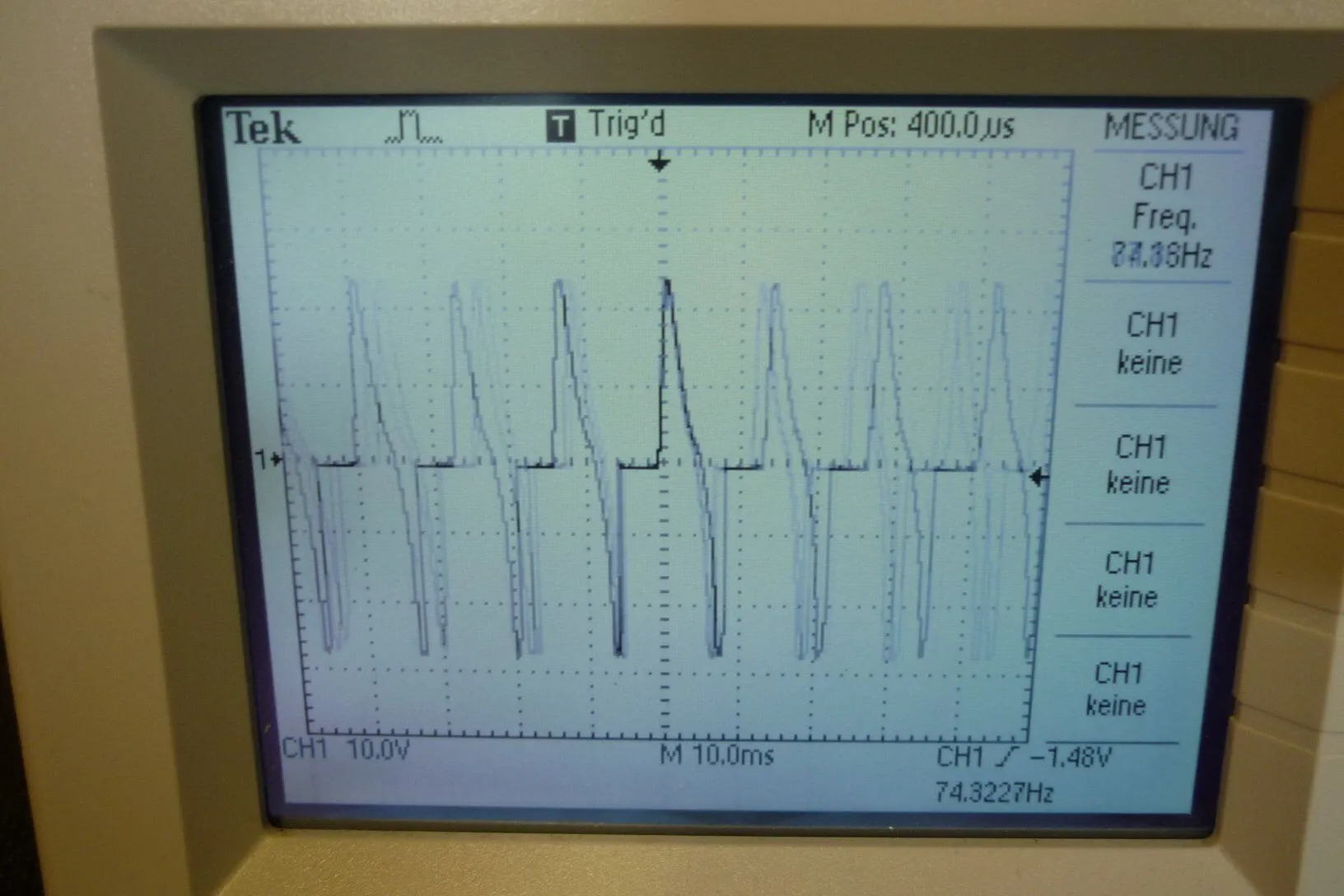

    Auch interessant zu sehen. Mein Multimeter zeigt bei der Wechselspannung 9V AC effektiv an. Das Oszilloskop hingegen zeigt eine pulsierende Wechselspannung zwischen +20V und -30V an. Schwer zu erklären, ich hoffe ich kann das Bild vom Oszilloskop noch einstellen! Werd ich morgen erledigen. Meine Nachbarn freuen sich wohl nicht, wenn ich jetzt noch den Knattertoni anschmeiss.
    (PX 125 Lusso)

    Ich verstehe Dich nicht. Du hast doch oben alles genau beschrieben. Der Unterschied zwischen Messgerät und dem Oskar begründet sich in der Trägheit des Messgerätes. Das kann dem Spannungsanstieg nicht folgen und zeigt deshalb einen Mittelwert. Diese schnellen und hohen Spitzen sind auch für die Verbraucher kein Problem, da zu kurz.

    Irgendwie sollte man noch bedenken dass diese 20€ Multimeter den Effektivwert von SINUSSPANNUNGEN anzeigen, siehe Cirlus Formel


    nach nem perfekten Sinus sieht mir das aber nicht aus :+2


    Das Oszi macht das schon richtig, sieht doch gut aus, das sollte dir sogar den richtigen Effektivwert anzeigen können :love:

    Um den Effektivwert einer nicht sinusförmigen Wechselspannung korrekt zu messen, muss das Messgerät eine
    "TRUE RMS" Option haben. Bessere Geräte sollten das können.
    Einfache Multimeter können nur sinusförmige Wechselspannungen richtig messen.

    Danke für eure Tipps,


    die Zusammenhänge zwischen Spitzenspannung und Effektivwert sind mir schon bekannt. Ich war halt nur am Anfang überrascht, dass da nichts Sinus-ähnliches bei herauskommt.
    Mit dem Multimeter habt ihr recht. Ich hab in meiner Multimeter-Anleitung noch einmal nachgeschaut. Die effektive AC Spannung bezieht sich auf eine Sinus Spannung. Und ich dachte ich hätte ein gutes Multimeter, hat mich schließlich 30 Euronen gekostet und kann auch Induktivitäten und Kapazitäten messen. Naja egal, jetzt bin ich ja klüger.
    Aber zurück zum Thema. Welcher Faktor der Frequenz zwischen Wechselspannung und Drehzahl ist denn nun der richtige? Für meinen Drehzahlmesser hab ich jetzt den Faktor 12 (3 Polpaare*4 Spulen) angenommen. Drehzahlmesser funktioniert soweit ganz gut von 300 bis 1500 U/min. Danach ist die Obergrenze erreicht obwohl der Motor noch weiter hochdreht. Gibt es da eine Frequenzbegrenzung im Spannungsregler der Vespa oder wie soll man sich diesen Effekt erkären? Am Drehzahlmesser kann es nicht liegen, das Oszi hat das gleiche Problem angezeigt.
    Oder hat jemand den Drehzahlmesser einer Cosa schon einmal auseinander gebaut? Der soll das Signal doch auch direkt vom Wechselstrom abgegriffen haben.


    Danke für eure Tipps!
