Kabelbaum Vespa 50 N mit PK Motor und kontaktloser Zündung

    Hallo,

    Bin neu hier und habe direkt eine Frage:

    Habe meine 50N Bj. 73 komplett gesandstrahlt, lackieren lassen usw. das ganze Programm. Beim wieder zusammen bauen habe ich jetzt folgendes Problem:
    Ich habe einen PK Motor mit kontaktloser Zündung und einen normalen V50 Kabelbaum bestellt... Ich habe wirklich von der Elektrik keine Ahnung... Die Vespa hat keine Blinker und kein Bremslicht. Wie verkabel ich die ganze Geschichte? Hat jemand vielleicht einen [lexicon='Schaltplan',''][/lexicon]?

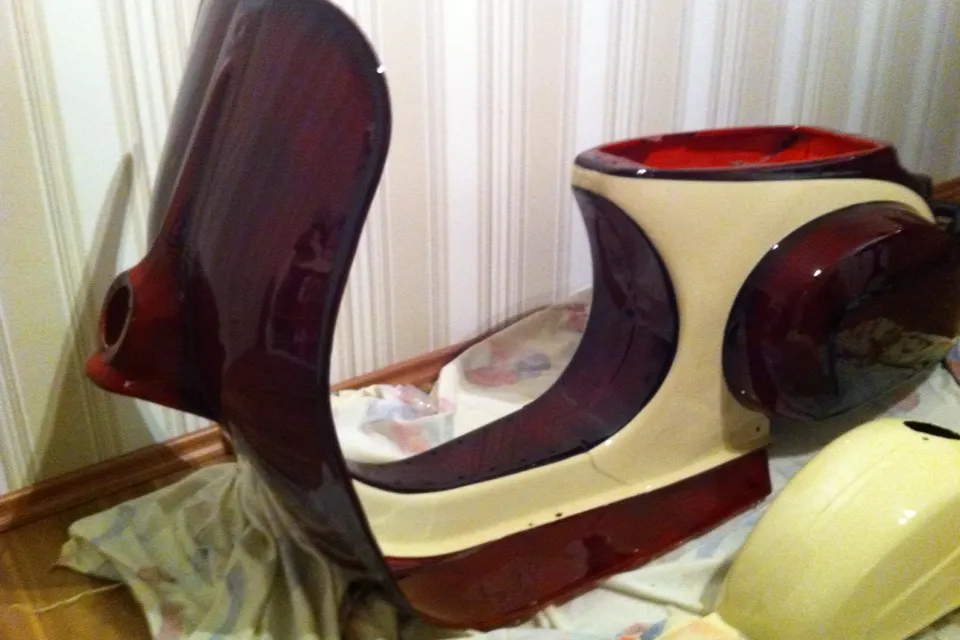

    Anbei mal ein paar Fotos von der Vespa auch wenn Sie nichts zum Thema beitragen :)

    da war ich auch schon drüber. schau mal, ob du damit klar kommst:


    [Blockierte Grafik: http://dl.dropbox.com/u/164881/Schaltplan_neu.jpg]


    bei dir lässt du dann einfach das blaue kabel vom bremslich weg und dann sollte das klappen.
    wenn du dein licht noch schaltbar machen willst, musst du halt nur den plus durch den
    schalter ziehen (muss dann aber schliesser sein und kein öffner).

    der plan ist halt runterreduziert bis auf das absolut nötige. da ich immer mit dauerlicht
    fahre brauch ich keinen schalter dafür und blinker hab auch auch keine. dann langen
    dir ganze vier kabel.

    ach ja und noch was, das grüne kabel zur zündspule brauchst du nicht. grün geht in
    das kabelkästchen und dann direkt auf rot für den killschalter. an der masse hängen
    alle dran und blau geht in den regler und von da wieder alles raus.
