Beiträge von Scharnhorst

Danke, liebe Kollegen!

So, gestern habe ich die Grundplatte noch abgeschrägt und einen Radius auf die Unterseite der Schrägen Kante gefräst. Damit paßt diese Platte mit dem Hauptbremszylinder schon auf das Radhaus und schmiegt sich mit dem Radius entlang einer Erhöhung auf dem Radhaus an. Davon habe ich jetzt leider kein Bild, aber das geht sich gerade so aus, daß das Konstrukt da drauf paßt und der Behälter gerade so 2 Millimter Platz zur Lautsprecherbox hat.

Weiter habe ich gestern mal wieder aus einem 32er Rundmaterial eine Platte mit 65x30, 9 mm dick gefräst und die beiden Passungen für Drehpunkt und Anlenkpunkt für die Koppelstange zum Zylinder gesetzt.

Heute ging es weiter. Die VA-Platte ist deshalb 9 mm, weil die Nadelhülse mit ihren 8x12 halt 9 mm lang ist. Da die Gabel für die Koppelstange und die Klemmlasche für den Zug einen Hebl mit 6 mm Dicke brauchen, habe ich die Platte auf einen Dorn genommen und beidseitig um 1,5 mm abgedreht bis zum Lagersitz:

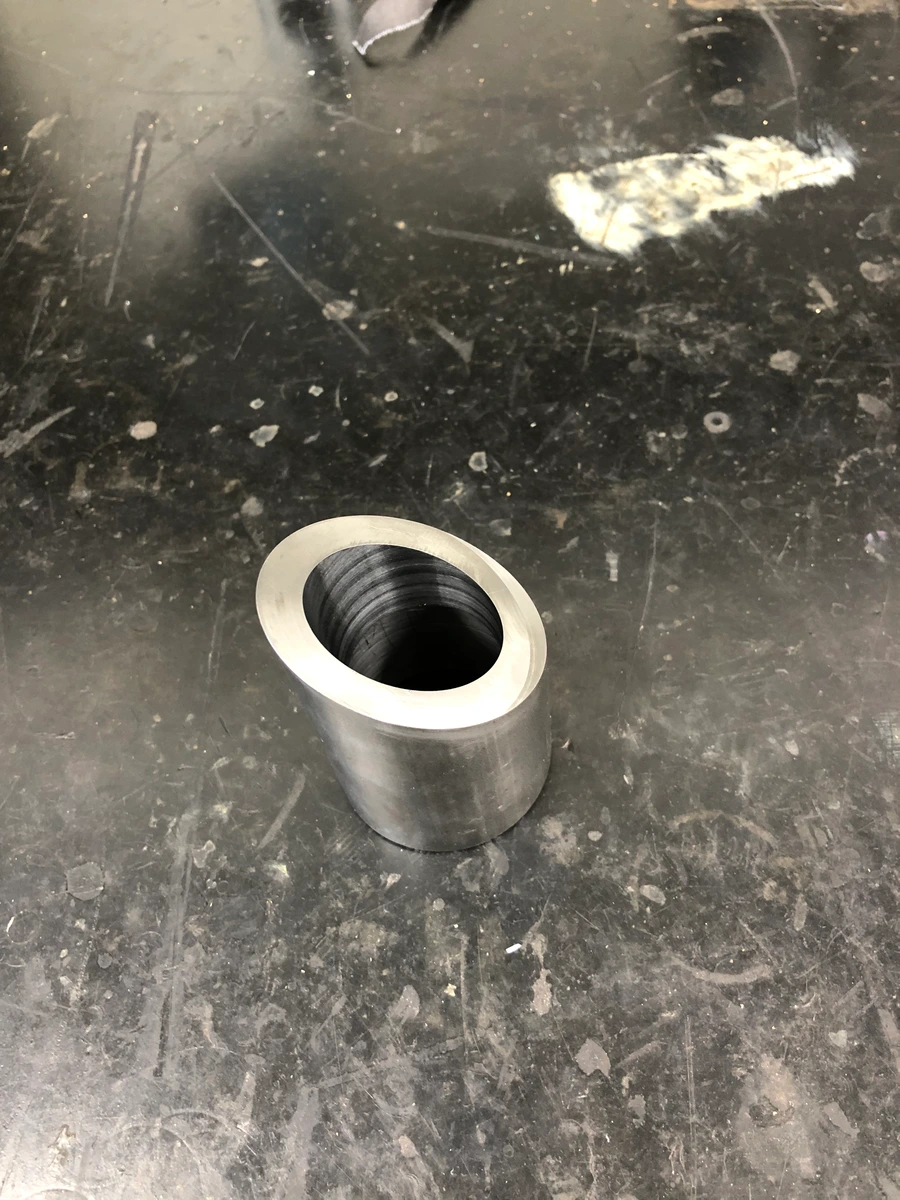

Danach sah der Rohling dann so aus:

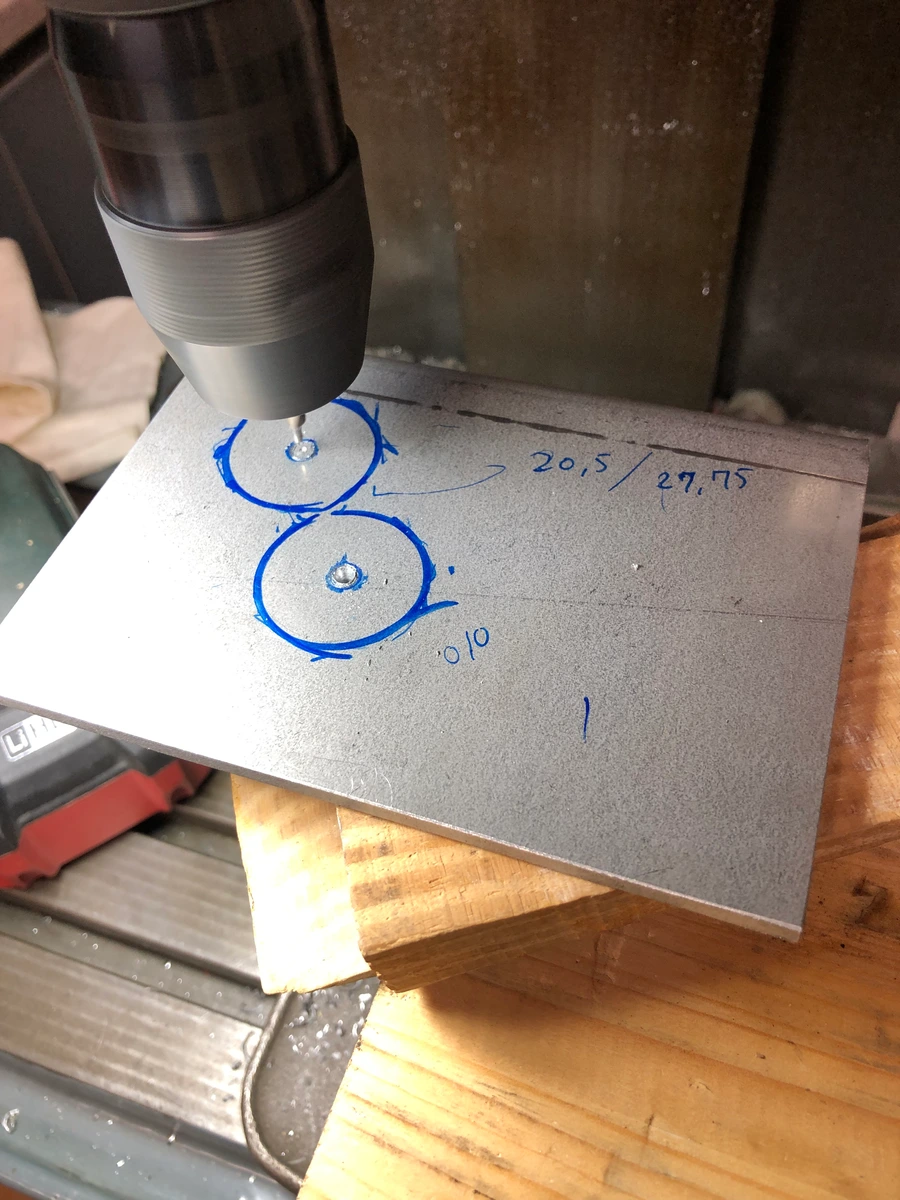

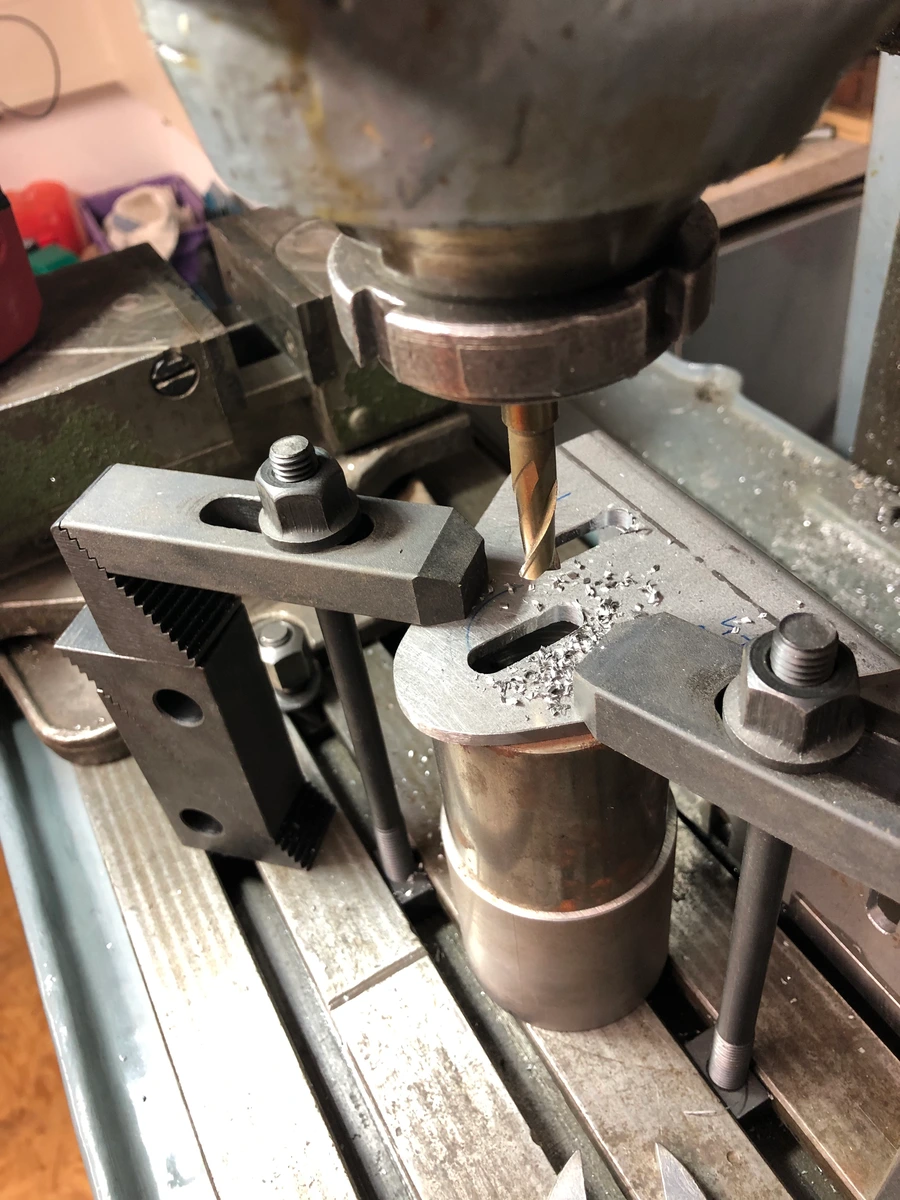

Dann habe ich drei Bohrungen mit 5,5 mm gefräst für den Bolzen der Zuglasche. Die in der Mitte ist die ausgelegte Hebelänge ala CAD, dann jeweils um 5 mm versetzt links und rechts eine daneben, um bei Bedarf die Hebellänge verkürzen oder verlängern zu können.

Dann noch teilweise gerade und um 15° geneigt noch etwas abgefräst, damit ich alle einhängen kann und die Drehbewegung des Hebels nirgends kollidiert:

Dann sah das so aus:

Nicht so elegant wie der Hebel für die TPH-Pumpe, aber funktionell und trotzdem rostfrei.

Weil ich die Nadelhülse noch nicht einpressen wollte, habe ich noch einen Dummy aus VA gedreht für die Probemontage und einen Bolzen mit Scheibe für Koppelstange:

Durch die Bohrung kann ich jetzt so einen wiederverwendbaren Splint stecken wie bei der Zuglasche. Der Bolzen wurde nach dem Bohren dann natürlich noch abgestochen. Dann sah das alles so aus:

Soweit paßt das eigentlich ganz gut, ich bin zufrieden. Getestet habe ich jetzt noch nichts, ich will das morgen mal in Ruhe anschauen und mit den Aluklotz als Zughaltegeometrie überlegen.

Aber jetzt nimmt das langsam Form an und bietet schon einiges an Justiermöglichkeiten, um den bestmöglichen Druckpunkt einstellen zu können. An beiden Hebelenden kann ich jetzt den Übersetzungsverlauf in einem gewissen Maß verändern. Das sollte genug Spielraum bieten.

Der Klotz für die Einstellschraube des Zuges wird noch irgendwie lustig. der sollte nämlich etwas über die Schräge Kante an der Gundplatte hinaus gehen, muß dann aber wegen dem Buckel auf dem Radhaus noch ausgekesselt werden. Und idealerweise etwas schwenkbar für den bestmöglichen Bowdenzugwinkel Ich werde vermutlich einfach mal was fräsen oder eventuell drucken zur Anprobe und dann fräsen. Irgendwie so, das ergibt sich dann.

Morgen geht es weiter.

Gruß Paddy.

Fantine Ich habe eigentlich nur etwas geschwollen geschrieben, es wird im Prinzip wie eine Sackkarre...:-)

So liebe Kollegen,

heute mal ein Funktionsmodell quick and dirty zusammengenagelt. Die Grundplatte soll dann bleiben, muß halt noch angepaßt werden, aber der Hebel und sein Lagerpfosten sind nur schnell zusammengehobelt und ich erspare euch Bilder, wie ich das gemacht habe. Den Hebel habe ich teilweise im Eilgang mit dem Messerkopf formatiert...

Im Drehpunkt habe ich aber tatsächlich eine Passung gesetzt und ein Nadellager eingepreßt, das auf einer gehärteten Paßschraube dreht. Sieht man nur nicht, aber ich wollte für die Druckpunktbeurteilung möglichst wenig Reibung:

Im ersten Bild so mal der Zusammenbau, im zweiten Bild der Hebel in Ruheposition und im dritten bild sieht man schön, wie sich die effektive Hebellänge auf der Seite der Druckstange verkürzt, weil sie näher zum Drehpunkt wandert in axialer Richtung des Kolbens gesehen.

Auf der Zugseite habe ich nichts gemacht, ich wollte nur mit der Hand ziehen.

Soweit so gut, zuhause den Ape-HBZ weg gemacht und dann hat sich erfreulicherweise das bewahrheitet, was ich anhand von Bildern gehofft hatte. Der Ape-Voratsbehälter hat die gleiche Anschlußgeometrie wie der Schlauchstutzen des Cosa-Zylinders:

Ich kann also bequem einfach den alten Behälter etwas besser gereinigt von meiner Ape benutzen oder halt einen neuen bestellen...

Die hat ja mal alles neu bekommen. Dann mal den Kram angeschlossen an das Steuerrohr und entlüftet:

Den neuen Weg des 22er Kolbens der Cosa habe ich mit Dreisatz mal auf 4,5 mm geschätzt im Vergleich zu dem kleineren Ape-Kolben, was nicht mal schlecht hingehauen hat.

Hier sieht man die Ruhestellung:

Und hier mi der Hand gedrückt:

Man merkt die zunehmende Übersetzungsänderung ganz gut, es ist ein völlig anderer Druckpunkt als vorher mit dem Ape-Zylinder.

Dann mal in die Ape. Das ist schon deutlich größer alles und von der Grundplatte muß einiges weg:

Ich werde jetzt morgen mal die Platte etwas beschneiden und vielleicht den Rohling für den Hebel aus VA mal fräsen und drehen. Die Lage von Anlenkpunkt der Koppelstange und der Drehpunkt aus dem CAD war eigentlich ziemlich Punktlandung, aber das Bohrbild für den Zylinder muß ich noch etwas anpassen. Der dürfte noch ein zwei Millimeter nach hinten. Die Bohrungen im Flansch des Zylinders sind 7,3. Ich habe das mal mit M6 festgemacht. Eventuell gehe ich auf M8 Durchgangsbohrung und von unten mit Senkschrauben und korrigiere in dem Zug die Position.

Wie genau ich das mit dem Zuganschlag mache, weiß ich noch nicht. Mit dem größeren Ensemble ist das jetzt etwas doof und auch mein Warmluftschlauch zur Windschutzscheibe ist jetzt etwas im Weg.

Vielleicht mache ich mal eine Aluklotz mit der M7er Bohrung für die Anschlagschraube, der etwas länger ist. Dann kann ich den mal dran halten, wenn die beschnittene Grundplatte eben auf dem Radhaus sitzt. Sowas entsteht halt jetzt Schritt für Schritt und da hilft jetzt CAD auch nicht wirklich...

Schauen wir mal, ich berichte.

Gruß Paddy.

P.S.: Ob das nachher alles so toll ist, weiß ich echt nicht. Aber jetzt muß ich irgendwie dieses neue Steuerrohr verwenden, auch wenn die Bremswirkung nachher nicht viel besser ist als vorher...

Im Maschinenbau kann sich das schon lohnen, eine Welle damit zu richten.

Und ja, preiswert ist das nicht, aber das zu fertigen ist ja auch nicht ohne und wenn man überlegt, welche Durchmesser da in welchen Stückzahlen vorgehalten werden, das ist dann schon eher Manufaktur-Niveau, die Dinger herzustellen...

Kein Vergleich zu den Stückzahlen, in denen Lager hergestellt werden.

Wenn dir deine KW am Herzen liegt, kann man das schonmal ausgeben. Verarbeitet habe ich so ein Ding noch nicht. Aber ich denke, da findet man im Netz schon Anleitungen, vielleicht von SKF selber.

Gruß Paddy.

Das Bild sieht nach ETS-Welle aus. Da könnte die hier passen:

https://www.skf.com/de/products/industrial-seals/power-transmission-seals/wear-sleeves/skf-speedi-sleeve/productid-99092

Gruß Paddy.

Es gibt von SKF die Speedy Hülsen. Die sind aber nicht günstig. Dürfte so zwischen 30 und 40 Euro kosten.

Googel mal nach "skf speedy".

Gruß Paddy.

JayKuDo Ja, Jürgen, du hast es richtig verstanden.

Hinzu kommt tatsächlich noch eine Nicht-Linearität Fantine

Durch meinen geplanten Winkelhebel will ich den Druckpunkt mehr in die Nähe des Maximums der Sinusfunktion legen.

Wenn ich einen Hebel habe, der eher 90 Grad zu der Schubstange des Geberkolbens steht, bin ich näher am Nulldurchgang der Sinusfunktion und bin näher an einer linearen Übersetzung dran.

Durch die in der Länge einstellbare Schubstange, die auf den Kolben drückt, kann ich bei entsprechender Vorauslegung am CAD mich schön in das obere Drittel der Sinuskurve legen.

Auf der Seite, an der der Zug eingehängt wird, gehe ich mit dem Winkelhebel auf die andere Seite der oberen Sinushalbwelle und mache mir dann über verschiedene Einhängemöglichkeiten dann mein finales Übersetzungsverhältnis für die entsprechende Nutzung des Weges vom Bremshebel am Lenker.

Also erst Druckpunkt einstellen und dann die Zugseite. Von den Hebelverhältnissen ist das am Besten erklärt, in dem man sich meinen Hebel als Sackkarre vorstellt. Je mehr ich die kippe und die Ladefläche in Richtung 90 Grad zum Boden geht, desto leichter ist es, das Gewicht anzuheben. Bei der Sackkarre kommt halt meist noch dazu, daß der Schwerpunkt des zu transportierenden Gegenstandes noch über den Drehpunkt fällt.

Ich meine aber rein die Hebelverhältnisse. Mein Winkelhebel ist quasi mit einer Sackkarre zu vergleichen. Oder so ein halber Kniehebel, wenn man so will.

Letztlich imitiere ich ein wenig den Bremsnocken in einer Trommelbremse. Die Backen machen auch bei den ersten Winkelgraden mehr weg. Je mehr Winkel der Bremshebel macht, desto mehr ändert sich das Übersetzungsverhältnis.

Soweit die Theorie, ob das alles so hinhaut, werden wir sehen.

Übertreiben darf ich das Ganze aber nicht. Wenn man zu sehr an das Maximum des Sinus kommt, kann die Bremse quasi stecken bleiben. Bleibt also ein bißchen eine Einstellungssache. Näher ran wie 30 Grad vor den gestreckten Zustand wird vermutlich zu riskant sein.

Da werde ich mich rantasten müssen und immer im Hinterkopf behalten, daß die Backen ja noch etwas verschleißen, bis die Nachstellung in die nächste Raste fällt...

Ich habe keine Ahnung, ob mein Gefasel jetzt wirklich Klarheit gebracht hat...

Gruß Paddy.

Laverdalothar die Cosa-Bremspumpe hat auch M10x1 wie die TPH-Pumpe. Nur die Ape-Pumpe ist da anders unterwegs.

So Männer,

dieser Umbau und ich werden irgendwie nicht warm....Es gibt viertausend Bremspumpen zu kaufen, aber irgendwie paßt einfach keine so richtig für diesen Anwendungsfall. Entweder stimmt der Kolbendurchmesser nicht, oder die Anordnung der Anschlüsse.

Naja, habe mittlerweile eine nagelneu Cosa-Bremspumpe bestellt und erhalten. Marke RMS für 59 Euro plus Versand:

Dann gleich mal geöffnet:

Ganz praktisch gemacht, der Druckbolzen hat ein schönes Kugelende mit 10 mm Durchmesser und wird von einer Platte gehalten. Alles ziemlich chic soweit bis auf ein Detail: Der Kolben ist größer als in der Ape-Pumpe und hat anstatt 19 mm 22 mm Durchmesser. Quadriert macht das dann ein Verhältnis von 1,36 im Vergleich zu der Ape-Pumpe.

Heißt, der Weg wird also weniger als bei meinen schönen Versuch mit der Ape-Pumpe...

Wenn ich das Ding jetzt verwenden will, muß also das Hebelverhältnis anders werden, um die andere hydraulische Übersetzung auszugleichen.

Jetzt habe ich halt so das Volumen X an Hydraulik, das ich brauche und habe halt den Weg Y am Handbremshebel, den ich halt auch nicht ändern kann.

Aber ich kann den Gesamtweg nicht linear nutzen und quasi über den Weg des Kolbens bzw. des Handhebels eine Übersetzungsänderung einbringen. Dabei hilft dann CAD:

Vielleicht kann man es erkennen, die beiden linienförmigen WInkelhebel zeigen beide Positionen. Das wichtige Detail ist, daß der Hebel auf der Kolbenseite sich zunehmend verkürzt und der Hebel auf der Zugseite sich zunehmend verlängert.

Die in der Länge verstellbare Schubstange sollte es mir ermöglichen, mich da einigermaßen schön an den Druckpunkt ran zu tasten. Dem Hebel auf der Zugseite will ich verschiedene Einhängemöglichkeiten geben, um dort auch flexibel zu sein. Den Anschlagblock für den Zug werde ich wohl etwas drehbar machen müssen, damit ich den Winkel des Zuges verstellen kann. So mal der Plan.

Die Draufsicht dieses doch deutlich größeren Ensembles habe ich mal ausgedruckt und in die Ape gehalten, das kriege ich noch unter:

Die schraffierte Ecke muß etwas beschnitten werden, aber das habe ich an der alten Platte ja auch gemacht.

So, die grobe Auslegung steht, jetzt werde ich nächste Woche mal eine neue Platte fräsen und mir irgendwie einen schwenkbaren Anschlagblock ausdenken.

Dann braucht es noch einen "Pfosten", auf dem der Drehpunkt des Winkelhebels sitzen wird und einen Winkelhebel.

Den Winkelhebel mache ich dann zum Testen ganz grob in Alu oder so, bevor ich wieder einen Aufriß in Edelstahl aus dem Vollen mache.

Schauen wir mal, ich berichte.

Gruß Paddy.

Hat die Funzel eine Zulassung? Die sieht irgendwie nicht so aus....

Nicht daß ich da sonderlich zimperlich wäre, nur aus Interesse. Zugelassene LED-SW für Vespa sind ja jetzt eher nicht zu kriegen...

Gruß Paddy.

Vielen Dank, liebe Kollegen!

So, heute habe ich den alten HBZ von der Ape komplett zerlegt und im Sprudelbad gereinigt. Das kam mir dann irgendwie bekannt vor:

In einem anderen Beitrag hier im Forum (man möge es mir verzeihen) hat ein lieber Kollege einen Cosa-HBZ zerlegt gehabt:

Mir kam der Guß-Körper des Cosa-HBZ schon irgendwie so ähnlich vor, aber nun ist es klar. Den haben die Jungs aus Pontedera aus dem HBZ der Ape abgeleitet, der sich ja seit Ende der 60er Jahre in der Keksdose bewährt hat, um 2 handnachgestellte Bremszylinder parallel anzusteuern.

Der Kolben aus der Ape ist auf der Hebelseite etwas länger und tiefer gebohrt für die längere Druckstange, der wesentliche Rest auf der hydraulischen Seite ist gleich. Auch die Nut im Kolben, in die ein Bolzen eingreift, ist gleich. Nur bei der Ape ist es tatsächlich ein Bolzen, in der Cosa ein Tellerchen mit einem Zylinder dran. Ich würde mich wundern, wenn die Innereien nicht austauschbar wären.

Nochmal gemessen, entgegen der Schätzung in die Bohrung ist der Kolben nicht 18, sondern 19 mm.

Dann ich habe ich beschlossen, diesen alten Zylinder wieder für einen Grundsatzversuch zu ertüchtigen. Etwas kugelstrahlen an den entsprechenden Stellen und bürsten und einen Adapter drehen, damit an den hinteren Anschluß eine Hohlschraube mit M10x1 geschraubt werden kann.

Das Gewinde in dem Ape-Zylinder war irgendetwas anderes. M10x1,25 war es nicht, ich dachte es war 3/8"". Mit dem habe ich dann aber auch noch Späne gemacht, also keine Ahnung, was das ist. Der Adapter hat auch 3/8" bekommen und das ganze ist mit Gewindedichtmasse verklebt:

Die Stahlbusschraube habe ich am zweiten 6-Kant auf 9,5 abgedreht, damit sie an die Ankerplatte paßt:

So, dann habe ich mal die Plörre aus dem System gelassen, den ganzen Käse mit ATE-Paste zusammen genagelt und das alte Pedal der Ape irgendwie falsch herum montiert, damit ich drücken kann. Den alten Vorratsbehälter noch drauf und fertig.

Der Zylinder hat in der Ape geleckt, aber für den Versuch reicht es:

Jetzt sieht es etwas anders aus. Die Backen machen ausreichend Hub, damit die automatische Nachstellung nachrasten kann.

Bei montierter Bremstrommel und komplett zurück gestellter Nachstellung gehen die Backen nach 6 mm Hub an der Bremspumpe auf Druck. Wieviel davon der Weg für das Schließen der Ausgleichsbohrung ist, weiß ich nicht. Ist aber eigentlich wurscht, weil auch den Weg muß ich ja jedes Mal überwinden.

Jetzt ging dann die Messerei los....Wenn ich meinen alten Bremshebel mal soweit drücke:

macht der Zug einen Weg von 13 mm. Lege ich jetzt mal das Hebelverhältnis meines Edelstahlhebel (20/31 für die äußere Bohrung) zugrunde, brauche ich 9,3 mm am Seilzug, um die Backen an die Trommel anzulegen. Es fehlen also noch 3,7 mm um die Postion des Bremshebels auf dem Bild zu erreichen.

Das erscheint mir genug Spielraum, damit ich immer die Backen an die Trommel angelegt bekomme, selbst wenn noch etwas Elastizität im System vergaben ist. Besonders viel Kraft konnte ich ja nicht auf das Pedal an der Werkbank bringen, weil der Ape-HBZ in dem putzigen Proxxon-Schraubstock gespannt war.

Ich würde mal sagen, so sollte einigermaßen funktionieren. Ggf. muß ich mir einen anderen Hebel machen, was natürlich schmerzhaft wäre nach der aufwendigen Anfertigung des Edelstahlhebels. Aber gut, das ist verkraftbar. Ein neuer Hebel würde dann eventuell geometrisch etwas einfacher ausfallen, weil er nicht 1:1 in die TPH-Pumpe passen muß.

So, jetzt schaue ich nochmal in die Ape, ob der etwas größere Bremszylinder da ebenfalls unterbringbar wäre und dann schaue ich nach einen Angebot für einen neuen Cosa-Hauptbremszylinder.

Was jetzt natürlich generell die Frage ist, wie groß wird die Verbesserung der hydraulischen Bremse am Schluß wirklich sein. Ich verbrate einen nicht unerheblichen Anteil der Übersetzung dafür, daß ich mindestens den Hub der automatischen Nachstellung überwinden kann. Wäre die Bremse manuell nachstellbar wie an der Cosa oder an der Hinterachse der alten Ape-Bremsen, könnte ich eine größere hydraulische Übersetzung fahren und hätte mehr Dampf auf der Trommel.

Mal schauen, was rauskommt, wahrscheinlich ist der Umbau für'n Arsch...

Gruß Paddy.

P.S.: Denkt dran, wer eine günstige neue TPH-Pumpe haben will, einfach melden. Gekostet hat sie bei SC glaube ich um die 90 Euro. Ich gebe sie gerne für ca. die Hälfte her. Kommt dann mit dem originalen Hebel. Ansonsten lege ich das Ding auf Lager zum Spielen.

So liebe Kollegen,

ich habe mich jetzt endgültig als brillanter Fachmann für hydraulische Bremsen bewiesen...

Ich war letzte Woche etwas damit beschäftigt, abends Brennholz mit dem Einachsschlepper zu holen, deshalb hatte ich nicht viel gemacht.

Ich habe neue Fittinge bei Spiegler bestellt, nachdem ich den einen oben vermurkst hatte und mir der andere unten etwas abgewinkelt als sinnvoller erschien.

So eine Stahlbus-Entlüftungsschraube hatte ich auch bestellt, aber die paßt nicht, ohne sie etwas abzudrehen. Sie stößt an der zu kleinen Aussparung für die Entlüftungsschraube an der Ankerplatte an.

SC hat auf meine Email nicht reagiert, keine Ahnung warum. Ist aber auch egal, ich habe es nochmal versucht gestern mit dem neuen Fitting.

Zuvor hatte ich mit einer bestellten ATE Bremszylinderpaste die TPH Bremspumpe ordentlich geschmiert.

Gestern alles wieder fliegend aufgebaut, gefüllt und versucht zu entlüften. Irgendwo mußte aber noch Luft drin sein, die Backen haben sich nur ein paar Zehntel bewegt.

An einen Defekt glaubte ich nicht mehr, mir schien meine Unfähigkeit, das System zu entlüften (immer noch auf die alte Methode mit Pumpen, weil das an der Ape für die Hinterachse eigentlich ganz gut funktioniert). Es kam keine Luft mehr, aber die Bremswirkung verpuffte und es mußte noch Luft drin sein.

Dann habe ich abends ewig im Netz nach Tricks für diese Pumpe gesucht, aber alle Sfera und TPH Fahrer dieser Welt stellen sich offenbar nicht so doof an wie ich.

Des Rätsels Lösung fand ich dann im GSF. Das Problem bei der Pumpe ist, daß meine Lage (und eigentlich auch die unter einem Vespalenker ala Automaticadett ) völlig unnatürlich ist für diese Pumpe. Hochkant (wie in der Sfera verbaut) kann die Luft raus.

Ich bin vom Glauben abgefallen. Wenn man diese Pumpe und die Position ihrer beiden Anschlüsse für Druckleitung und Behälter anschaut, hätte ich auch selber drauf kommen können. Die Anschlüsse sind seitlich auf Höhe der Achse des Kolbens angebracht. Dadurch bildet sich in liegender Position oberhalb der Bohrungen eine Luftblase, die nirgends raus kann.

Man muß das Ding jetzt nicht hochkant wie in der Sfera halten, es reicht, sie um 90 um die eigene Achse zu drehen, damit die Anschlüsse nach oben zeigen.

Also war klar, daß ich meinen Halter aus Alu umbauen müßte, Anschlüsse nach oben.

Soweit entlüftet dann mal das System in Betrieb genommen an der Werkbank:

Tja, dann war ich an dem Punkt, den ich immer so etwas ganz tief im Hinterkopf hatte, den ich aber irgendwie nicht sehen wollte, weil diese TPH-Pumpe so schön klein und praktisch ist und für meinen Fall nahezu ideal.

Dieser kleine 11 mm Kolben reicht einfach nicht für den Riesen Kolben in dem Bremszylinder in der C81 Bremse. Das kleine Kölbchen mag für eine Scheibenbremse taugen, für eine Trommelbremse nicht. Die Wege sind einfach zu lang, die der kleine Kolben machen muß.

Die ca 10 mm Weg nach Verschluß der Entlüftungsbohrung entsprechen 0,95 ml an verdrängtem Volumen.

An den Bremsbacken konnte ich dann schön messen, wieviel Weg die Machen bei diesem Hub. Ziemlich genau 3 mm am Zylinder.

Daraus ergibt sich ein errechneter Kolbendurchmesser des Bremszylinders von 20 mm.

Mit der Bremspumpe kriege ich die Bremsbacken zum besseren Kratzen, der Weg reicht nicht aus, damit die nächste Nachstellraste erreicht wird. Damit ist die Bremspumpe raus.

Wenn jemand also eine neue TPH Bremspumpe für einen guten Preis haben will, ich hätte eine übrig....

Tja, also zurück auf Los. Ich habe dann mal einen alten Hauptbremszylinder der Ape geholt, der hat einen Kolben von 18 mm. Habe dann mal den Hub gemessen in der Ape, da werden rund 2 ml verdrängt, bis die Backen anliegen in beiden Bremsen. Ergo sind dort wohl die Kolben in den Bremsen auch etwas kleiner als in der C81 Vorderradbremse.

Ich habe dann im Netz noch etwas gesucht. Im GSF gibt es Umbauten von PX auf Cosa-Bremsen. Für hinten mit dem etwas kleineren Kolben schein bei zumindest einem eine TPH-Pumpe zu reichen.

Für den größeren Bremskolben an Vorderradbremse der Cosa empfiehlt einer eine Bremspumpe mit 14er Kolben.

Ich habe jetzt keine Ahnung, wie ich das bewerten kann und ich bin deshalb noch etwas unschlüssig, auf welchen Durchmesser ich mich festlegen soll. Tendentiell eher zu einem großen Kolben und dann ggf. die Übersetzung wieder über den Betätigungshebel holen.

Interessant wäre tatsächlich die Bremspumpe der Cosa. Die bedient zwar zwei Trommelbremsen, sollte deshalb auch einen nicht zu kleinen Kolben haben (vielleicht weiß jemand den Durchmesser), aber da ich die Anlenkung jetzt selber bauen muß, wäre das egal.

Die Cosa-Bremspumpe hat den Charme, daß die Anschlüsse in liegender Position alle oberhalb der Gürtellinie des Zylinders liegen, also leicht zu entlüften in meiner Einbausituation und ein Druckanschluß liegt so, daß ich nicht nochmal bei Spiegler Fittinge bestellen muß.

Ich forsche jetzt noch etwas im Netz und dann mal schauen. Eine Cosa-Pumpe von CIF oder so kostet jetzt auch nicht die Welt. Da gibt es ab 60 Euro schon was in neu.

Einen Druckanschluß müßte ich halt abstopfen, aber das wäre ja kein Problem.

Also das Ganze zieht sich noch etwas....

Gruß Paddy.

Chris58

Die C81 Bremstrommel hat einen stolzen Innendurchmesser von 170 mm. Die V50 bzw. die C80 und früher 125 mm, wenn ich nicht irre.

Faktor 1,36, das finde ich jetzt ganz ordentlich. Belagsbreite habe ich jetzt nicht gemessen, wobei das ja mal ganz aus theoretischer Betrachtung nichts machen sollte.

Generell hat die komplette Bremse der C81 neben dem größeren Radius durch die großen Beläge und die entsprechend große Trommel deutlich mehr thermische Masse.

Aktuell merkt man recht schnell bei der Ape, wenn man einen Berg runter fährt, wie sich die Bremsleistung verändert, weil das alles sehr schnell warm und teigig wird...

Volker PKXL2 Ich glaube auch, daß die Teilhydraulik auch noch ein bißchen positiv dazu beitragen wird, weil ich schon denke, daß jeder cm weniger an reibungsbehaftetem Seilzug mit hilft, Verluste zu vermeiden. Und ich denke, man sollte auch die Reibungsverluste zwischen dem Bremsnocken und den Belägen auch nicht unterschätzen. Ist halt Stahl auf Stahl und das wird selten besser als 10 Prozent Reibungsverlust.

Originalzuglänge ist 100 cm, es bleiben 40cm übrig, ab da ist es ja quasi reibungsfrei. Vor allem der witterungsbelastete Teil des Zuges unten, die letzten 10 cm vor der Trommel, die sehen recht schnell ziemlich wurschtig aus...

Schauen wir mal, ich warte noch auf Aussage von SC, heute keine Nachricht auf meine Bitte um eine neue Bremspumpe bekommen.

Nach dem Gesabber am Samstag wird die komplette Garnitur erst recht zuerst absolut dicht an der Werkbank funktionieren müssen, bevor ich das Steuerrohr an der Ape tausche...

Die VA-Hülse, um den V50 Bremszug an der Lenkergarnitur von Chris in Betrieb zu nehmen, habe ich heute gedreht...

Gruß Paddy.

So ein Stahlbusventil, das Automaticadett empfohlen hat, habe ich auf jeden Fall gestern noch bestellt.

Ich hoffe mal, daß ich bald Ersatz für die Pumpe bekomme, ich bin jetzt echt neugierig...

Vielleicht hätte ich anstatt des 90 Euro Nachbaus doch die 150 Euro Original Grimeca Pumpe für den TPH kaufen sollen...Aber die hat SC glaube ich nicht und ich glaube schon, daß der Nachbau jetzt nicht komplett verkehrt sein kann...

Gruß Paddy.

Hallo Chris,

kann ich heute abend mal messen, aber deutlich größer, wie man auf dem Bild erkennen kann.

Eben von diesem größeren Durchmesser erhoffe ich mir ja die bessere Bremsleistung, weniger von der hydraulischen Betätigung.

Gruß Paddy.

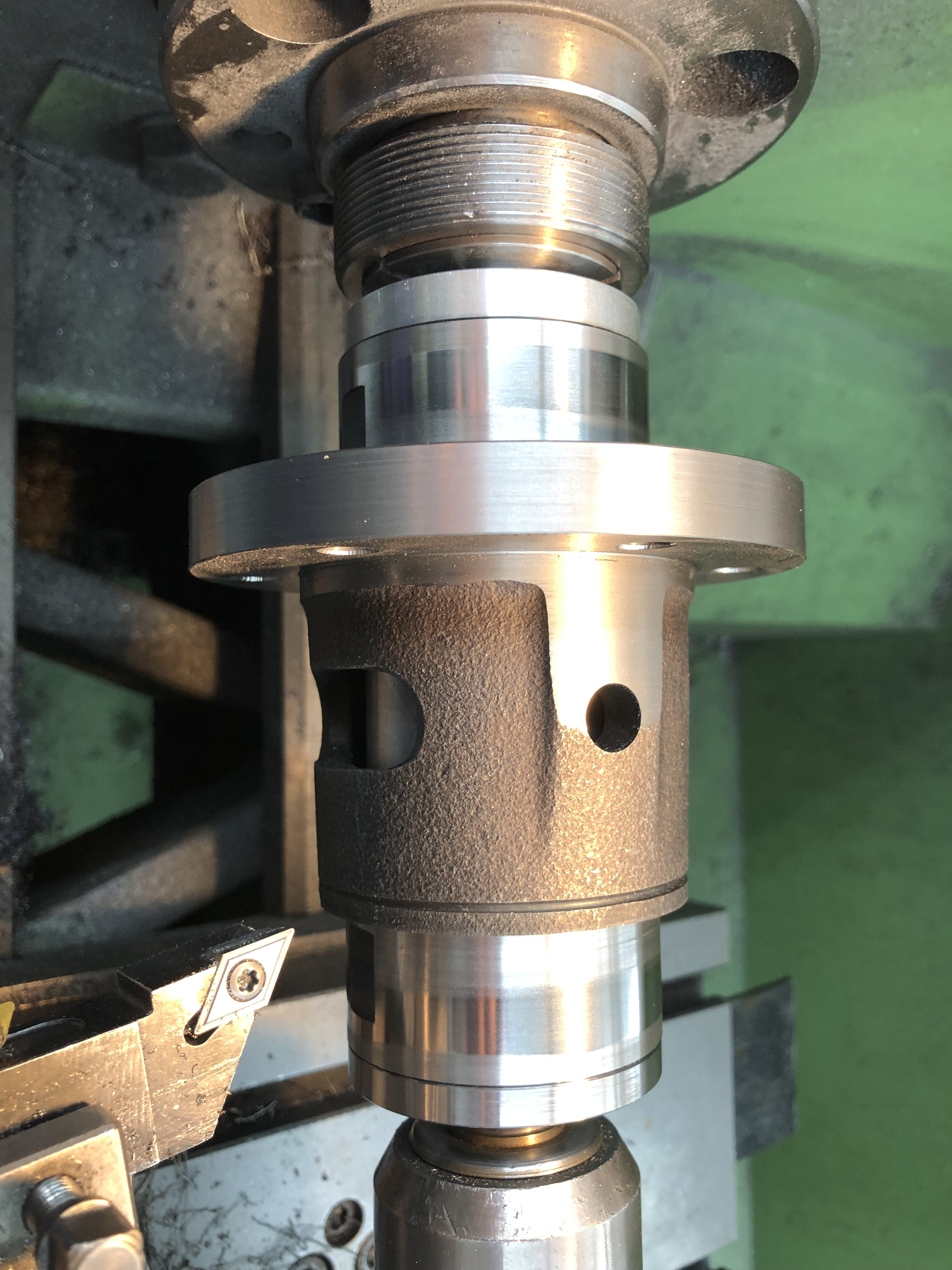

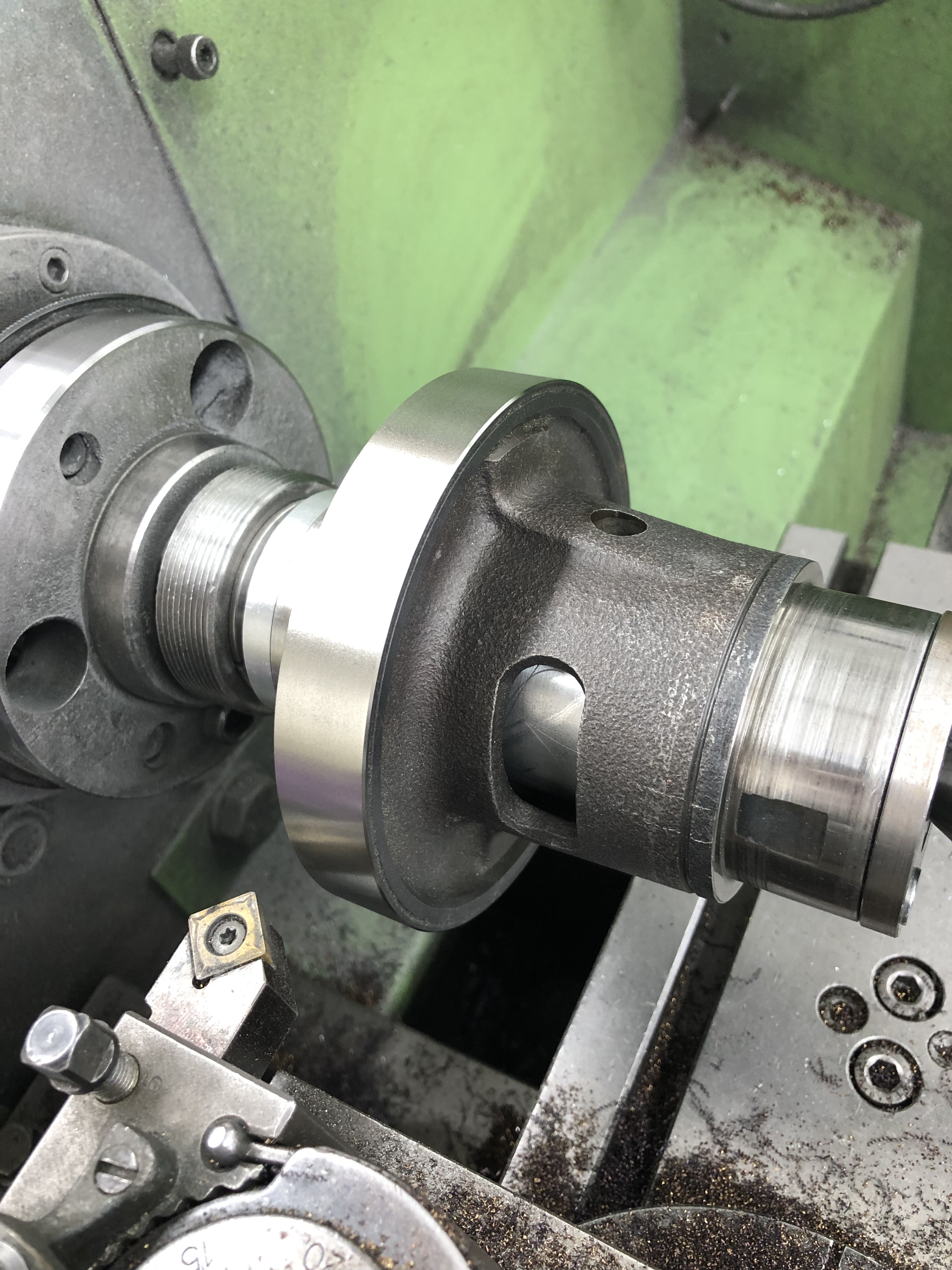

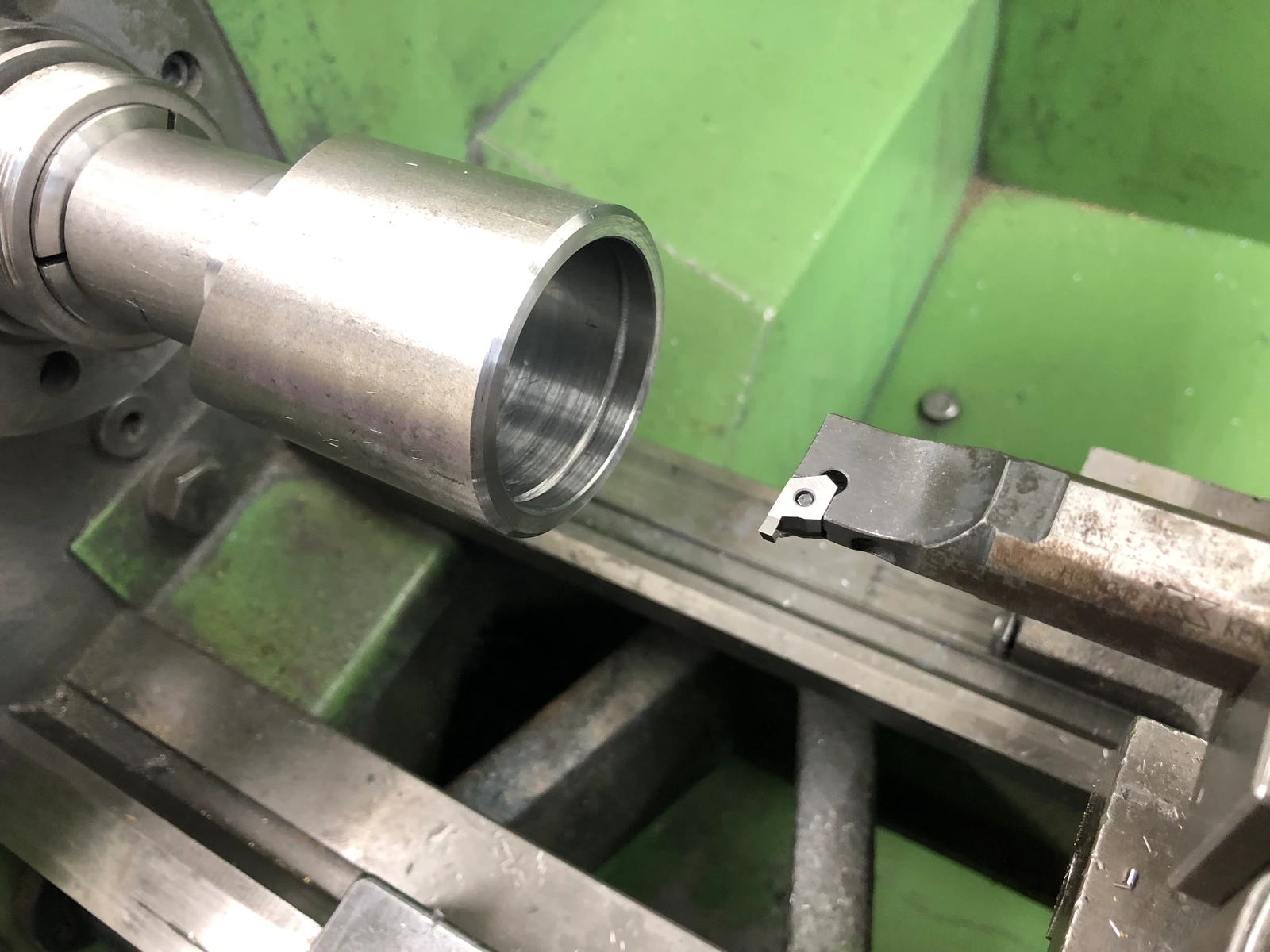

Das ist nur mit großem Radialvorschub ausgespindelt, alles bestens.

Ich meine schon verschiedene Vorschübe an dieser Planstelle gesehene zu haben, besonders zaghaft war da keiner.

Gruß Paddy.

Hallo Kollegen,

es kamen tatsächlich heute beide Pakete an, der Felgenadapter von Italobee und das Zeug von Spiegler.

Hab dann mal die Trommel montiert und das Steuerrohr in den Schraubstock gespannt, die Bremsleitung montiert, entsprechend ausgerichtet und die Bremspumpe auf die Werkbank gestellt, das alles ungefähr so positioniert ist wie später in der Ape.

Ich habe bis jetzt weder dieses Entlüftungsgerät gekauft, noch die spezielle Entlüftungsschraube, die ihr mir empfohlen habt. Irgendwie fiel da bei mir hinten runter, aber es geht ja auch so.

Schön einen Schlauch angeschlossen unten am Bremszylinder und etwas geöffnet, Bremsflüssigkeit in den Vorratsbehälter und wollte das System füllen und Luft rauspumpen.

Es passiert halt praktisch nix. Kurz hat es etwas Flüssigkeit aus dem Behälter gezogen, dann war es vorbei. Am Bremszylinder unten kam nur ein kleiner Schluck an, aber das war eher das, was noch drin war. Zuerst dachte ich, daß ich zu blöd bin oder sonst irgendwas.

Dann habe ich die Bremsleitung an der Bremspumpe wieder weg gemacht und wollte das mal direkt an der Pumpe rausdrücken. Da kommt halt nur tröpfchenweise was raus, selbst ohne Widerstand der Bremsleitung.

Als dann noch Bremsflüssigkeit an der Staublippe rausgetropft ist, war klar, daß etwas nicht stimmt:

Die Flüssigkeit ist neu und klar, vermutlich sieht man das Gesabber am Kolben auf dem Bild nicht.

Für mich sieht es so aus, als ob die Dichtring(e) am Kolben entweder gar nicht montiert sind oder massiv kaputt. Es fühlt sich so an, also ob da nur der Kolben ohne Dichtungen drin verbaut sind...

Ich habe SC jetzt per Mail davon berichtet und um eine neue Bremspumpe gebeten.

Aber der Felgenadapter paßt auf jeden Fall schön satt auf die Bremstrommel, davon habe ich jetzt kein Bild gemacht.

In der Felge ist das Ganze dann nur über 5 zusätzliche Schrauben zentriert, also doch eher etwas landwirtschaftlich von der Präzision her. Aber das ist mit der C81 Felge auch nicht anders:

Die Bremsleitung sieht sauber aus, aber beim Anziehen der Fittinge habe ich den Zweikant an einem Alu-Fitting etwas verformt, das Zeug ist butterweich. Wahrscheinlich bestelle ich mir bei Spiegler nochmal so Fittinge als Ersatz, nicht daß es dann noch an so einem Detail hakt...

Habe jetzt ja quasi eine Woche Zeit, das Ganze noch an der Werkbank ausgiebig zu testen, hoffe mal, daß SC unkompliziert eine Neue schickt.

Ist bei mir aber immer das Gleiche. Sobald ich etwas mit Rohrleitungen und Flüssigkeiten zu tun habe, ist immer was. Mit dem ganzen Scheiß stehe ich auf Kriegsfuß. Völlig egal, ob das eine beknackte Armatur im Bad ist oder halt so ein Hydraulikscheiß am Moped. Bei mir tropft es immer zuerst mal raus...

So ziemlich das einzige, was ich bis jetzt weitestgehend auf Anhieb einigermaßen hinbekommen habe, ist meine mittlerweile recht komplexe, vollautomatische Planschbeckeninstallation mit der ganzen Technik. Da war eigentlich fast immer alles auf Anhieb trocken und dicht...

Gruß Paddy.

Danke, liebe Kollegen!

Fantine Meine Frau ist da irgendwie völlig entspannt, was diese Hobbys angeht. Gottseidank...

Tja Kollegen, gestern Abend nach 21:00 Uhr sowohl bei Italobee, als auch bei Spiegler bestellt. Von Italobee kam heute morgen um 7:31 die Versandbestätigung und von Spiegler, der ja immerhin die Bremsleitung erst nach meiner Konfiguration anfertigen hat müssen, kam die Verandbestätigung heute um 16:30 Uhr.

Soviel zu dem aktuellen SIP-Thema....

Heute abend habe ich nach dem Abendessen mal den Kabelast für den Bremslichtschalter gemacht. Ich finde so Kabelkonfektion irgendwie total entspannend. Musik läuft, man sitzt an der Werkbank, hat die ganzen Zangen liegen und das ganze Zeug, bißchen ablängen, bißchen crimpen, bißchen schrumpfen mit der Heißluftpistole, man wird eigentlich nicht wirklich dreckig...

Nicht sonderlich spannend, aber es hat mir Spaß gemacht:

Der Ast ist so gemacht wie eigentlich alle meine Umbauten, das ist steckbar reversibel. Der Ast wird einfach dazwischen gesteckt und der neue, für eine TL6T nicht serienmäßige Bremslichtschalter am Bremshebel für das Vorderrad hängt parallel zu dem am Hauptbremszylinder für die Hinterachse.

Hab ihn schon eingebaut gerade und es funktioniert. Selbst mit der unheimlich wurschtigen aktuellen Vorderradbremse habe ich mich öfters dabei ertappt, daß ich manchmal nur vorne gebremst habe vorm Abbiegen.

Ist kein Fehler, wenn das Bremslicht an beiden Bremsen anspricht...

Ich denke, ich kann am Montag oder Dienstag abend mal die Komponenten an der Werkbank zusammen stöpseln, das Zeug von Spiegler ist für Montag angekündigt.

Dann befülle ich mal außerhalb der Ape und schau, ob alles funktioniert. Ich habe keinen Bock irgendwelche Ungereimtheiten dann erst in der Ape zu merken, weil es schon etwas ein Act ist, das Steuerrohr bei der Ape zu tauschen. Dafür muß die Kiste runde 25-30 cm angehoben werden. Davor den Lenker mit dem ganzen Scheiß abbauen. Im Prinzip ist es ja der gleiche Aufwand wie bei einer Vespa, nur ist die Keksdose etwas unhandlicher.

Wenn ich das alte Steuerrohr raus mache, muß das einigermaßen sicher sein, daß ich nicht wieder zurückbauen muß.

Mir ist gerade noch aufgefallen, daß der Vorderbremszug von der Ape doch etwas dicker ist als bei der Vespa. Der ist von der Stärke so auf dem Niveau des hinteren Bremszugs bei der Vespa.

Jetzt habe ich ja beim Einbau dieser Hebelgarnitur mit dem Wickelgasgriff ja irgend eine Hülse drehen müssen, damit der Bremszug mit Gewindehülse aus der TL6T in den Hebel der C80 paßt. Das paßt dann vermutlich alles nicht so ganz zu dem neuen, etwas dünneren Bremszug, der ja für eine Vespa ist.

Ich will auf jeden Fall weg von dem dicken Bremszug zu dem leichter beschaffbaren Bremszug von einer Vespa. Für den habe ich auch Endhülsen, wenn ich den auf die 40 cm kürze.

Für so Kleinscheiß und die Druckstücke, um die Lagerschalen am Lenkkopf einzuziehen werde ich die nächste Woche nutzen. Dann sollte der Einbau morgen in einer Woche klappen.

Jetzt blättere ich in dem Beitrag hier mal etwas zurück, ich meine euch beschrieben zu haben, was ich da am Bremshebel für eine Hülse gedreht hatte, damit dort ein Zug mit Einstellschraube rein paßt...

Gruß Paddy.

Edit: Hab es ein paar Seiten vorher gefunden. Gut, daß ich euch mit jedem Kleinscheiß das Ohr abkaue, ich habe damals genau berichtet, daß die Hülse 7,25 mm haben muß, um in den Bremshebel der C80 zu passen...Jetzt kann ich eine Hülse drehen, ohne an der Ape was zuvor wegschrauben zu müssen...

Ihr bringt mich zum Lachen...

bingele28 Thomas, es sieht komplizierter aus, als es ist tatsächlich...

Wenn man mal von meinem variablen Luxus-Edelstahlhebel-Hebel absieht (der zugegebenermaßen ein kleines Kunststück war, so auf konventionellen Maschinen zu fertigen), ist das Alugestell bei einer Sfera quasi irgendwo hinter der Frontmaske so im Rahmen integriert.

Fantine ich hoffe schwer, daß das nachher besser bremst. Als ich meiner Frau erzählt habe, daß jetzt spätestens mit dem neuen Motor dann halt doch eine kleine Investition in die Bremsen erforderlich wird. Auf ihre Frage hin, wie die aktuelle Bremse ist, habe ich geantwortet, daß die Ape mit der alten Brems zumindest mal nicht schneller wird, wenn man bremst...

So, heute mal die Bremspumpeneinheit finalisiert. Den Hebel habe ich mit Feilen und einer Schleifrolle etwas rundgelutscht und im Anschluß mit einer anderen Rolle auf der Drehbank gebürstet.

Dann hatte ich ja noch das Problem, daß die beiden Lager im Drehpunkt zusammen nur auf 10 mm Stärke kommen, der Hebel aber 11,8 mm stark ist. Also habe ich einen Distanzring gedreht und auf der Diskus auf 1,80 geschliffen, jetzt sind die Lager bündig:

Jetzt sieht er auch nicht mehr ganz so landwirtschaftlich aus. Die Aluteile habe ich noch kurz glaskugelgestrahlt und zwei VA-Karosserie-Scheiben angepaßt, damit der Zug schön gespannt werden kann. Das Klemmfummel ist ja für den dickeren Hinterradbremszug einer V50. Jetzt paßt das und sieht alles ganz anständig aus. An dem Klemmfummel habe ich noch den Haken entfernt und verschliffen. Habe später sogar noch einen wiederverwendbaren Splint für den kleinen Bolzen an dem Klemmfummel gefunden, auf den Bildern ist der noch nicht drauf:

Tja, dann war das fertig. Für die Umsetzung fehlt noch die Stahlflexleitung. Ich habe dann anhand von Bildern vom Steuerrohr meines Kollegen, der ja so eine moderne Kiste hat, und mit dem neuen Steuerrohr dann die Leitungslänge von der Trommelbremse bist zur Durchführung in die Kabine festlegen können.

In der Kabine hat mir dann ein alter Druckluftanschluß und ein Stück NYM-Kabel geholfen, die Länge innerhalb der Kabine fest zu legen:

In der Kabine sind es 25 cm, im Radhaus 80 cm. Dann hatte ich alle Daten beisammen, um bei Spiegler das Ding konfigurieren zu können. Gleich noch einen Schlauch von Vorratsbehälter zu Bremspumpe, Dichtungen und nochmal zwei schöne zusätzliche Hohlschrauben in VA bestellt.

Dann bei Italobee gleich den Felgenadapter noch, um die Standardfelge auf die hydraulische Trommel schrauben zu können.

Das müßte es jetzt gewesen sein. Vielleicht komme ich ja am Samstag nächste Woche dazu, das alles einzubauen. Ich werde mir dann eventuell noch einen Kabelast fertigen, damit ich endlich den Bremslichtschalter vorne auch integrieren kann.

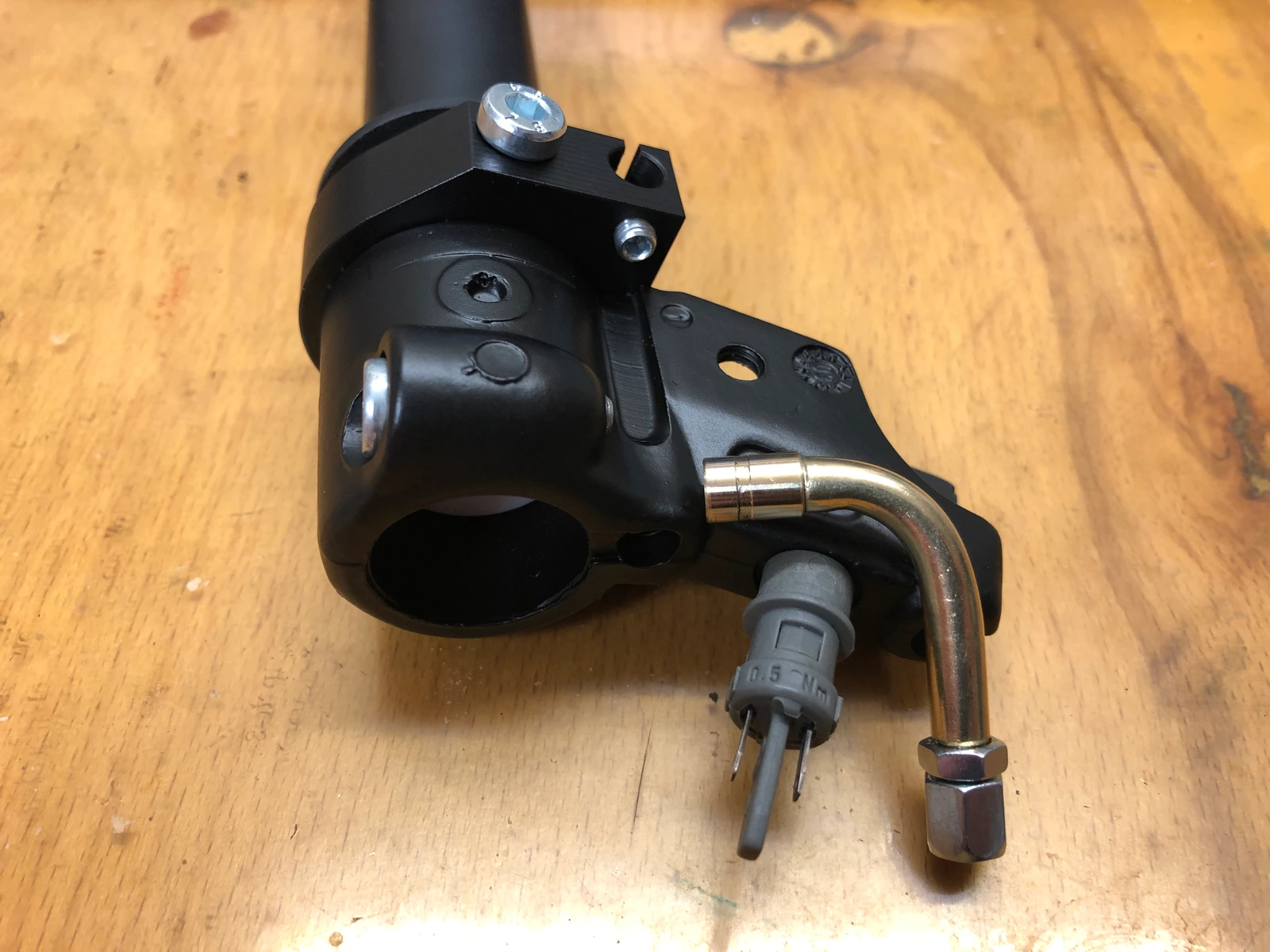

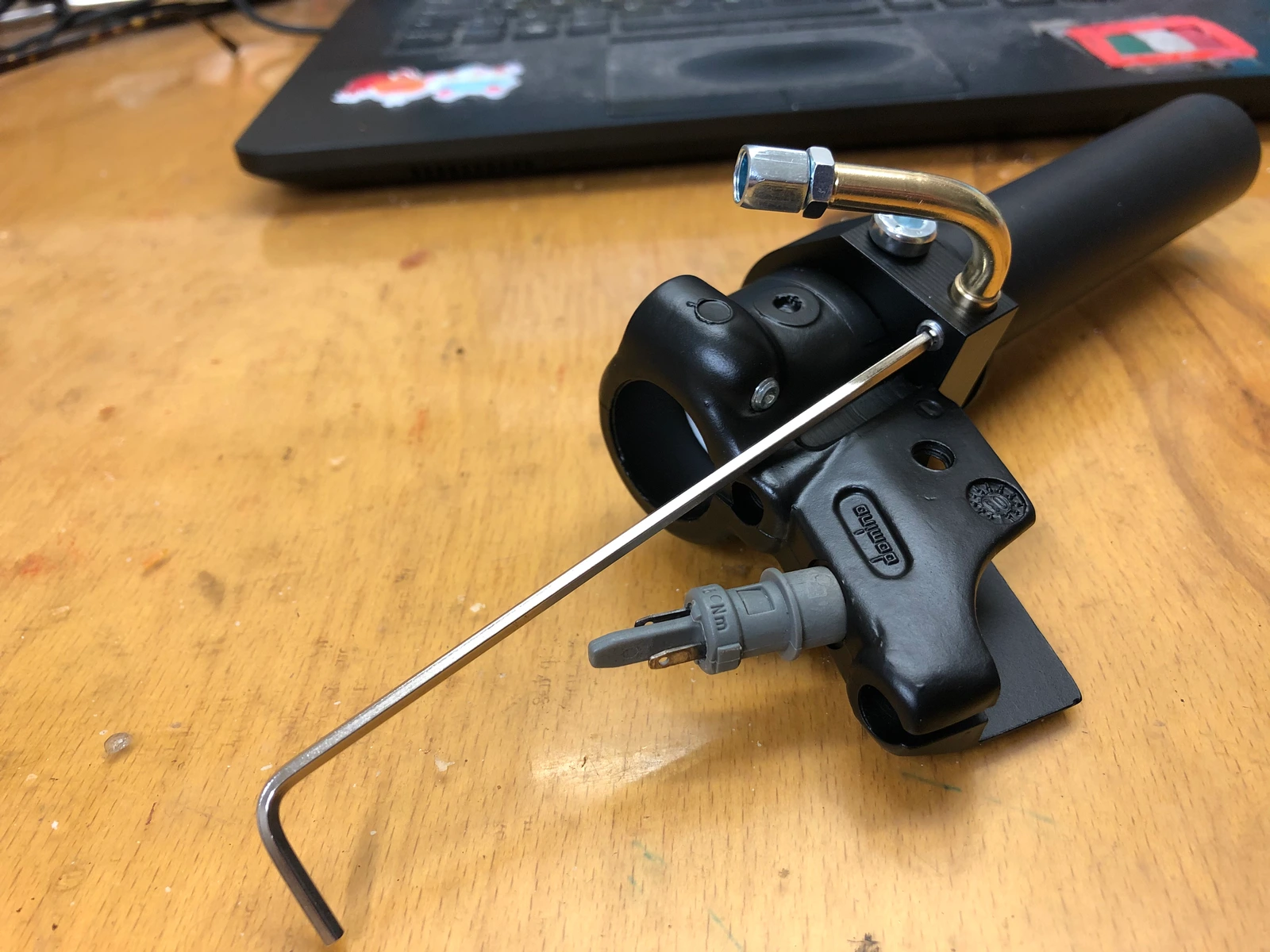

Bei meiner auf Wickelgasgriff umgebauten Garnitur handelt es sich ja um einen Bremshebel einer etwas moderneren Ape (C80) und der hat schon einen Schalter integriert.

Wenn ich jetzt zusammen rechne, komme ich halt in Summe auf runde 750 Euro. Das fast neuwertige Steuerrohr, das ja komplett ist bis zu den Kugeln am unteren Lenkkopflager war zwar mit 450 Euro echt ein Schnäppchen, aber das Zeug drum herum kommt halt auch noch in Summe auf 300 Euro.

Es gibt zwar von Dexter so einen Nachrüstsatz auf Scheibenbremse für runde 850 Euro, aber ich finde meine Lösung eigentlich etwas eleganter und unauffälliger.

Die meisten von euch lieben Kollegen, die ihr euch ja eher bei der Vespa auskennt, würde der kleine Unterschied mit Sicherheit nicht auffallen.

Fantinewürde es merken, aber sonst vermutlich die wenigsten hier.

Junge, Junge, ich darf garnicht zusammen rechnen, was ich über die Jahre in diese Kiste gesteckt habe...Aber was soll's, das Ding macht halt Laune...

Demnächst wieder auf diesem Kanal...

Gruß Paddy.

Vielen Dank, liebe Kollegen!

tonitest Jörg, vielen Dank. Das war so ein bißchen darauf bezogen, daß das nachher so "irgendwie" auf dem Radhaus sitzen wird mit doppelseitigem Klebeband, der Heizungsschlauch und mein etwas geräumiger Kabelbaum eigentlich total im Weg ist.

Aber gut, es ist letztlich Platz da und wenn die Lautsprecherbox wieder davor ist, sieht es kein Mensch.

Ich muß halt darauf achten, daß die Bewegung nicht eingeschränkt wird durch das ganze Zeug da unten und ggf. Kabelmäßig da noch etwas zusammen binden.

Durch meine Elektrikerweiterung und den Umbau auf Gleichspannungsbordnetz ist da halt etwas mehr los wie in einer Vespa. Wischwaschautomatik, einstellbarer Intervallwischer, Kabinenbeleuchtung, Lüftung, etc...

So, aber jetzt zum Thema. Ich habe Vollgas gegegeben und nicht so viele Bilder während der Bearbeitung gemacht. Um die Achsenpassung auf der drückenden Seite habe ich auch wieder auf einem Dorn mit Teilapparat wieder die Radien gefäst. Dann mit einem Vollhartmetallfräser den Schlitz für das Kugellager gefräst.

Dann beidseitig die Hebelseite, an die der Zug kommt, schmaler gefräst mit einem großen Messerkopf (deshalb auch der 45° Übergang) und im Anschluß noch abgeschrägt auf der Rückseite:

Immer dran denken, das war mal ein 32er Rundmaterial...

Dann war der Hebel grob fertig. Alles noch nicht sauber abgerundet, aber die Funktion ist da. Zum Vergleich mit dem Originalen:

Schön mit 2 Kugellagern am Drehpunkt (die noch sauber eingesetzt werden müssen mit einem Distanzring in der Mitte) und ach am Druckpunkt mit Lager. Lustigerweise habe ich eine Paßschraube gefunden, die perfekt für das Drucklager verwendet werden kann.

Gefällt mir besser so mit Lagern und aus VA wie in Aluminium.

Dann mal montiert:

An dem Seilzugklemmfummel entferne ich noch den Haken, den brauche ich nicht. Dann sind obere und untere Lasche gleich und der Haken stört nicht. Damit es sauber klemmt, drehe ich noch zwei Scheiben aus VA, die zwischen die Laschen kommen.

Jetzt habe ich aus meiner Sicht das Maximum zur Reduktion von Reibungsverlusten erreicht. Ich will ja sowenig wie möglich an Bremskraft verlieren.

Dann habe ich noch die Ausschnitte von gestern in die Platte gefräst, ein Ärmchen mit 15x8 gefertigt und in die Platte mit 5 Hundertstel eingepaßt:

Dann sah das so aus:

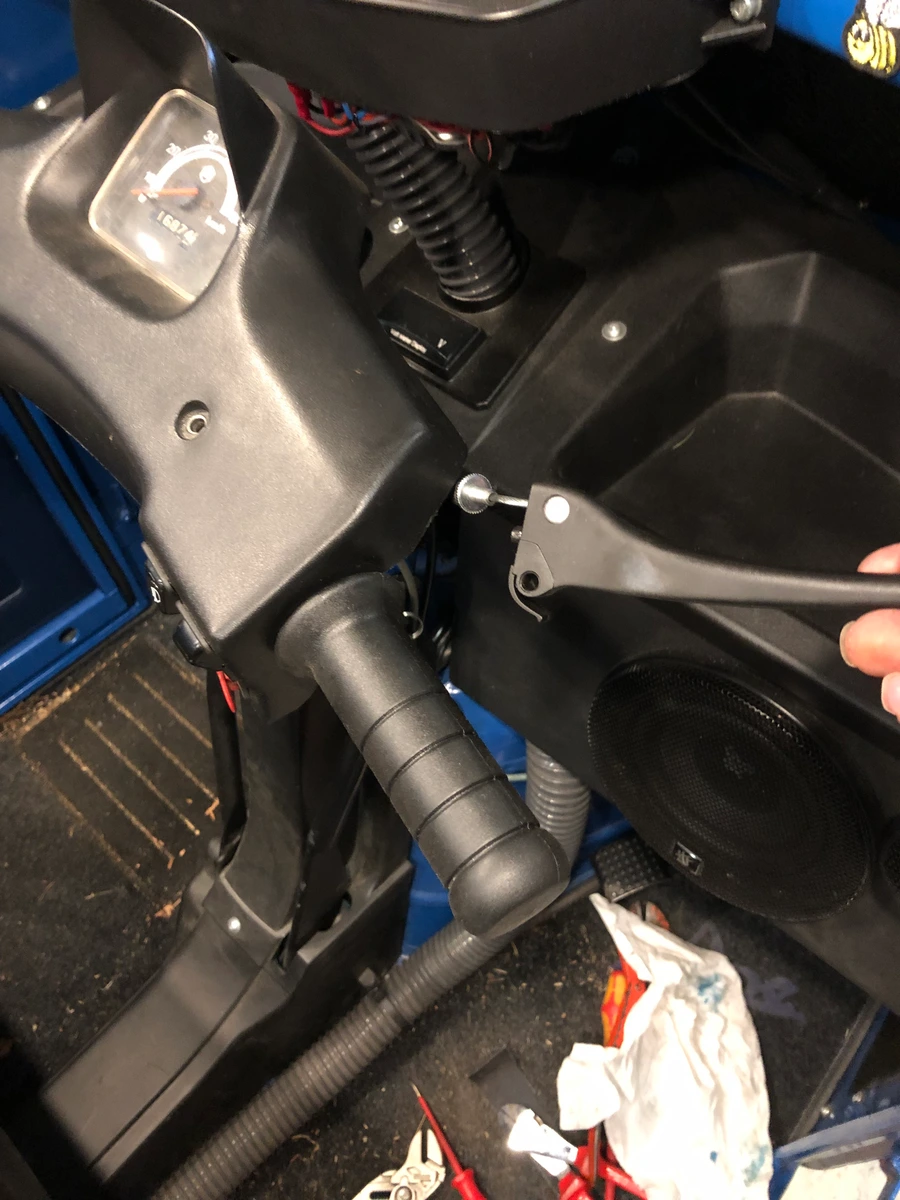

Ich habe das dann mal in die Ape gesetzt:

So montiert stößt der Behälter am Heizungsschlauch an, also gedreht:

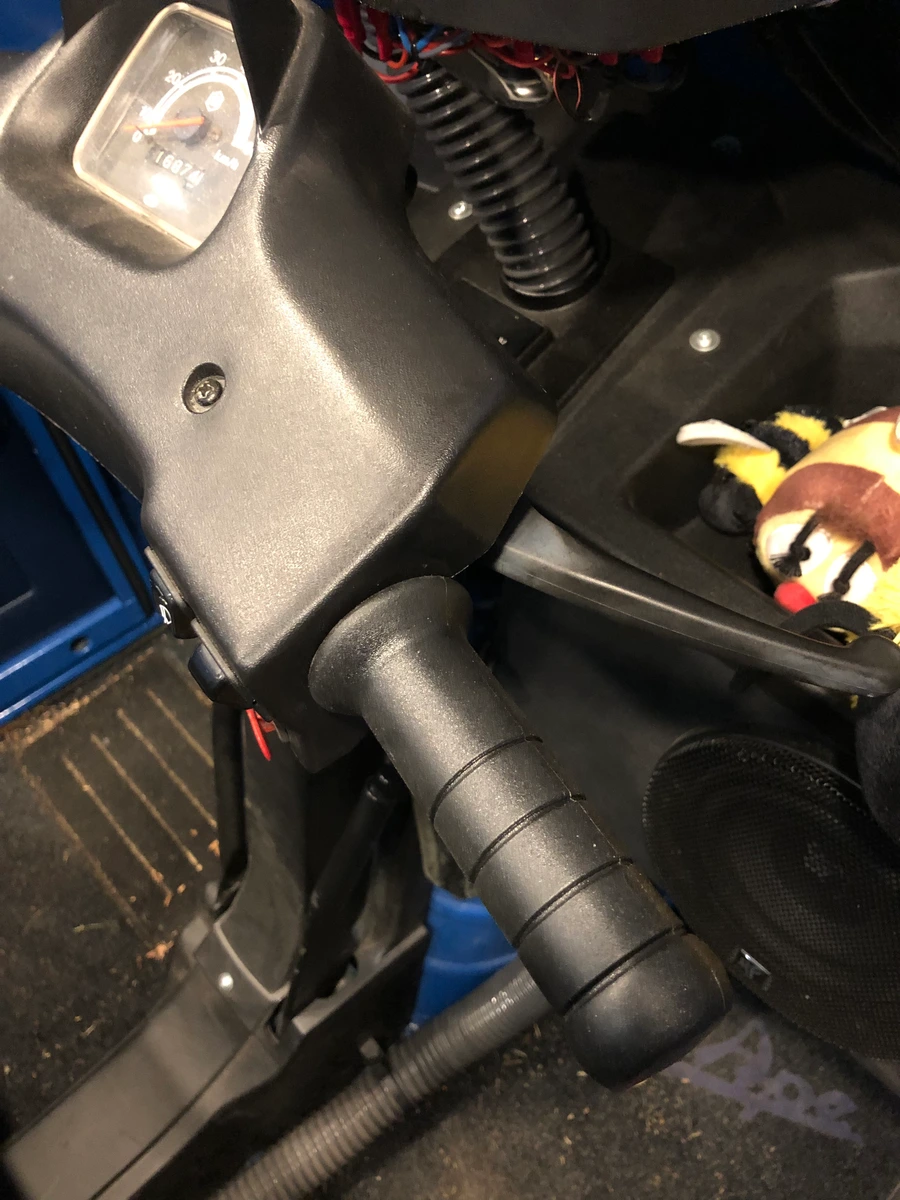

Dann mal die Lautsprecherbox montiert und vom Fußraum photographiert:

Ist jetzt nicht mords geräumig, aber es hat Platz und nichts stößt an.

Als ich mein Armaturenbrett gemacht hatte inklusive den Boxen, hatte ich die geschlossenen Lautsprecherboxen paßgenau gefertigt und die werden mit zwei Flügelschrauben von unten in die Unterkonstruktion meines Armaturenbrett in Gewindebuchsen geschraubt. Ich wollte das werkzeuglos lösbar haben, ohne daß man etwas sieht:

Ich hätte nie gedacht, daß ich mal so froh über diese Entscheidung damals sein werde. Bisher habe ich die rechte Kiste nur abgenommen, wenn ich an den Hauptbremszylinder der Hinterradbremse ran mußte...

Morgen verputze ich mal den Hebel sauber, mache noch alles hübch und abgerundet und dann kann ich endlich die Stahlflexleitung aufmessen und alles festlegen.

Dann kommen die finalen Bestellungen und dann geht es los. Ich bin sooo gespannt, wie gut die Keksdose dann mal bremst...

Gruß Paddy.

Vielen Dank, liebe Kollegen!

Also, ich habe jetzt kein Bild aus dem CAD gemacht. Das Gewurschtel ist jetzt mittlerweile komplett unübersichtlich. Da überlagern sich Originalhebel und neuer Hebel und einzeln in der Luft hängende Kugellager in verschiedenen Positionen. Da blickt glaube ich außer mir keiner mehr durch...

Auf jeden Fall habe ich einen Hebel entworfen, mit dem beide Hebellängen funktionieren sollten und der schön kugelgelagert ist. Die größte Schwierigkeit war eigentlich sich zu überlegen, wie ich das gestalte, damit ich das auf konventionellen Maschinen gefertigt kriege.

Basis war eine rechteckige Platte dann mit 58x28x11,8. Der Originalhebel ist 10,8 und hat auf beiden Seiten noch 0,5er Anlaufscheiben, auf die ich verzichte, deshalb 11,8 stark.

Das am besten zu verarbeitende Edelstahl ist halt eine Drehlegierung, deshalb habe ich die Platte aus einem 32er Rundmaterial gefräst, das ich zuvor auf 58 mm Länge gedreht hatte:

Die Platte hat dann vier Löcher bekommen, zwei mit 5,5, in die das Seilklemmfummel eingehängt wird, eine 6er Bohrung gerieben für die Achse des Kugellagers, das auf den Kolben drückt und eine Bohrung mit 15 gerieben, in die zwei Kugellager mit 5 mm Breite kommen und die dann der Drehpunkt sind:

Die Achse an dieser Stelle bleibt der originale 6er Bolzen der Bremspumpe.

Dann habe ich einen Ausschnitt gefräst, in dem der Kolben der Bremspumpe dann zum liegen kommt:

Dann habe ich einen Dorn gedreht und den Radius eingefräst an dem Ausschnitt, weil sonst beim Drehen der Hebel gegen den Kolben laufen würde:

So weit bin ich dann gekommen, morgen geht es weiter. Der Arm, in dem die beiden 5,5er Bohrungen liegen, wird symmetrisch abgemagert, damit das Seilklemmfummel das Ende wie eine Gabel umgreifen kann.

Das rechteckige Ende mit der 6er Bohrung für das Drucklager wird noch auf einem kleineren Dorn rund gefräst. Danach halt den Hebel noch schöner geometrisch gestalten zum Schluß.

Mit dem Anschlagklötzchen sah das dan so aus, allerdings noch mit dem Originalhebel:

Ich habe dann in der Ape etwas rumgespielt und zum Schluß kam dann raus, daß die Pumpe wahrscheinlich am Sinnvollsten so liegen wird:

Ich habe noch etwas angezeichnet, wo die Platte noch etwas beschnitten werden sollte und wo der Vorratsbehäter hin soll. Da muß ich noch ein Ärmchen fräsen und anschrauben:

Soweit mal der Stand. So richtig geil ist das jetzt alles nicht, aber so wird der Seilzug einigermaßen kurz mit runden 40 cm werden und in einem Bogen verlaufen. Die Stahlflexleitung sollte so auch einigermaßen verlegbar sein und es gibt einen Platz für den Behälter. Den werde ich wahrscheinlich werkzeuglos abschraubbar machen, das könnte beim Befüllen von Vorteil sehen.

Mal sehen, wie das wird. An dem Hebel muß noch einiges gefräst werden, zum Schluß hat das so ein bißchen was von dem Italiener, der glaube ich die Decke in der sixtinischen Kapelle angeschmiert hatte. Der war es doch, was gesagt hat: "Die Skulptur war schon immer da, ich habe nur das Drumherum weg geklopft..."

Gruß Paddy.

So Männer,

heute mal das CAD-Modell der Bremspumpe an die Realität angepaßt, dann konnte es weiter gehen. Ins CAD habe ich auch das Bremsseilklemmfummel und die M7-er Einstellschraube mit aufgenommen, damit ich den Abstand vom Halteblock der Zughülle zu der Bremspumpe positionieren kann. Leider habe ich vergessen, das abzuphotographieren...

Egal, mach ich morgen, dann kann man es sich besser vorstellen. Auf jeden Fall mal die Grundplatte und die beiden Distanzhülsen gefertigt:

Man sollte die zwei Gewindereihen mit 8 mm Abstand erkennen können. Eine Lochreihe ist wie schon erwähnt für die Original-Hebelverhältnisse an der Bremspumpe und die beiden anderen für den um 8 mm verlängerten Hebel ala Automaticadett .

Mal drauf geschraubt geschraubt in die Gewinde für den originalen Hebelarm und einen Bohrer in den Hebel gesteckt, damit man erkennen kann, wie dann später das Bremsseil in die Mitte zwischen die beiden M5er Gewinde fluchtet. Da wird dann der kleine Alublock, den ich noch machen muß, angeschraubt mit der Einstellschraube:

Morgen mache ich den kleinen Block und entwerfe mal den neuen Hebel mit zwei Bohrungen für die unterschiedlichen Hebellängen.

Zuhause mal in der Ape den rechten Lautsprecher aus dem Fußraum genommen, damit ich morgen mal die Bremspumpe mit ihrer Grundplatte positionieren kann:

Man sieht das Radhaus hinter dem Hauptbremszylinder für die Hinterachse, dort oben auf der Fläche soll er zum liegen kommen. Da liegen viele Kabel rum, die man sonst nicht sieht, aber darunter ist eine recht große, einigermaßen waagrechte Fläche.

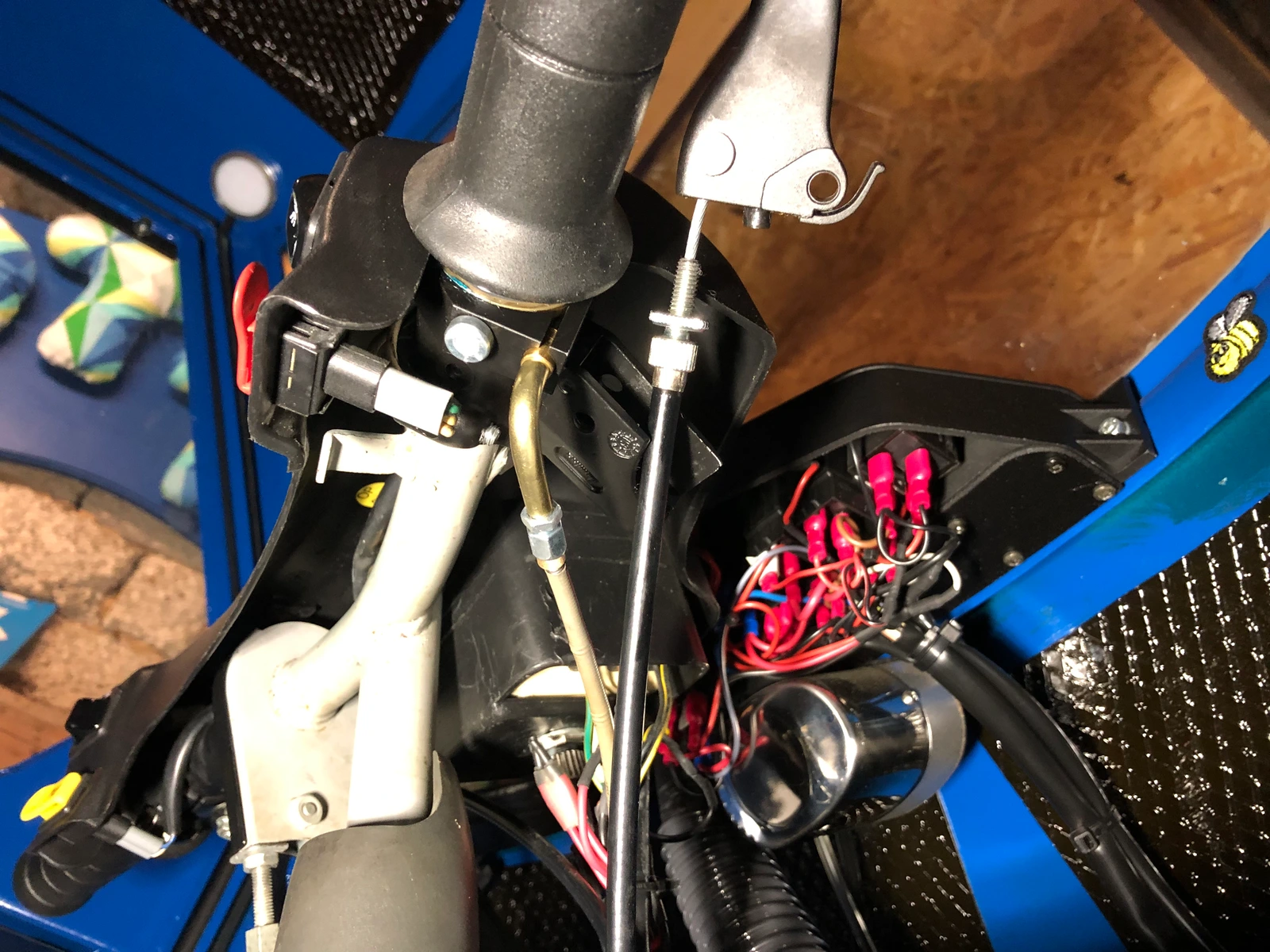

Auf dem folgenden Bild sieht man den aktuellen Bremszuge, wie er durch eine Gummi-Muffe ins Radhaus geht und draußen dann weiter zur aktuellen Trommelbremse am Vorderrad:

Dort soll dann die neue Stahlflexleitung von der Bremspumpe durch zur neuen hydraulischen Vorderradbremse. Zur Bremspumpe sind es dann an Seilzuglänge vom Handbremshebel vielleicht 40-50 cm oder so, je nach dem, wo die Bremspumpe dann zum Liegen kommt.

Etwas unklar ist noch, wo der Vorratsbehälter dann landen wird. Den habe ich zwar schon bei SCK mit bestellt, aber den halte ich erst morgen mal dran. Vielleicht kommt er auch mit auf die Grundplatte, ich weiß es noch nicht.

Die Grundplatte und die Bremspumpe kann ich wenden bei Bedarf. Es kann ja sein, daß es sich anbietet, den Aufbau zu spiegeln, je nach Position von Seilzug und oder Stahlflexleitung. Das habe ich bewußt so gestaltet.

Ich muß jetzt nochmal schauen, ob der neue Hebel mit den verschiedenen Anlenkpunkten aus VA oder aus Alu wird. Angenehmer wäre natürlich Alu, am Liebsten hätte ich aber VA und an der Stelle, wo der Hebel auf den Kolben drückt, eine kleine Nadelhülse gesetzt, damit das schön ohne Querkräfte abrollt. Das ergibt sich dann. Vielleicht starte ich auch mit Alu und ziehe dann VA hinterher, keine Ahnung.

Auf jeden Fall sollte ich morgen oder übermorgen dann langsam messen können, wie lange meine Stahlflexleitung vom Spiegler werden wird.

Gruß Paddy.

Hau mich weg... Gestern 13:22 Bestellbestätigung aus Köln, heute vor 12:00 war das Paket da....

Ich bin jetzt den Rest der Woche zuhause, kann also abends nicht großartig was basteln nach Feierabend im Geschäft. Aber ich kann ja mal gedanklich schon etwas tüfteln.

Die Pumpe ist in real ein Tick kleiner als auf den Bildern angenommen, das CAD-Modell muß ich korrigieren. Hab gerade ein zwei Maße gemessen. Hebelarm zwischen Drehpunkt und Bremskolben sind real eher 18mm, im CAD habe ich 20 angenommen.

Und die Befestigungsschrauben hätte ich für 8er gehalten, die Bohrungen sind aber knapp unter 7, also wohl 6er Schrauben.

Das macht ein um 8 mm versetztes Lochbild für eine alternative Hebelverlängerung um 8 mm ala Automaticadett leichter. 2 M6er Gewinde kann ich mit 8 Abstand nebeneinander setzen, M8 hätte ich schräg versetzen müssen. Schonmal gut.

Ich habe mir so einen schönen Klemmplättchensatz aus VA gegönnt, damit ich den ggf. bearbeiten kann, ohne daß ich eine Zinkschicht kaputt mache. Damit kann ich dann als Gabel den Zug mit dem neuen Hebel verbinden, der dann natürlich an seinem Ende flach sein muß. Der Kollege aus dem GSF, der so lasergeschnittene Hebel für diese Bremspumpe anbietet, versetzt den Anlenkpunkt wie schon erwähnt um 8 mm weiter nach außen.

Ich werde dem Hebel halt zwei Bohrungen geben, einmal original, einmal so wie im GSF und die Grundplatte kriegt dann halt auch zwei Lochsätze für die Bremspumpe, ebenfalls um 8 mm versetzt. Irgendwie so dann:

Irgendwie so dann wie auf den beiden Bildern. Mal schauen, wie das wird...

Gruß Paddy.
