elektrik anzapfen

würde mich auch interessieren allerdings habe ich keine Batterie in meiner. Meine Idee war die Hupengleichrichter an zu zapfen. Die Frage ist mit wieviel kann man den belasten?

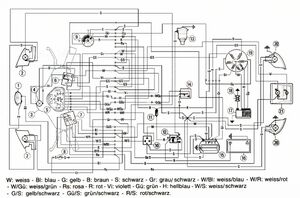

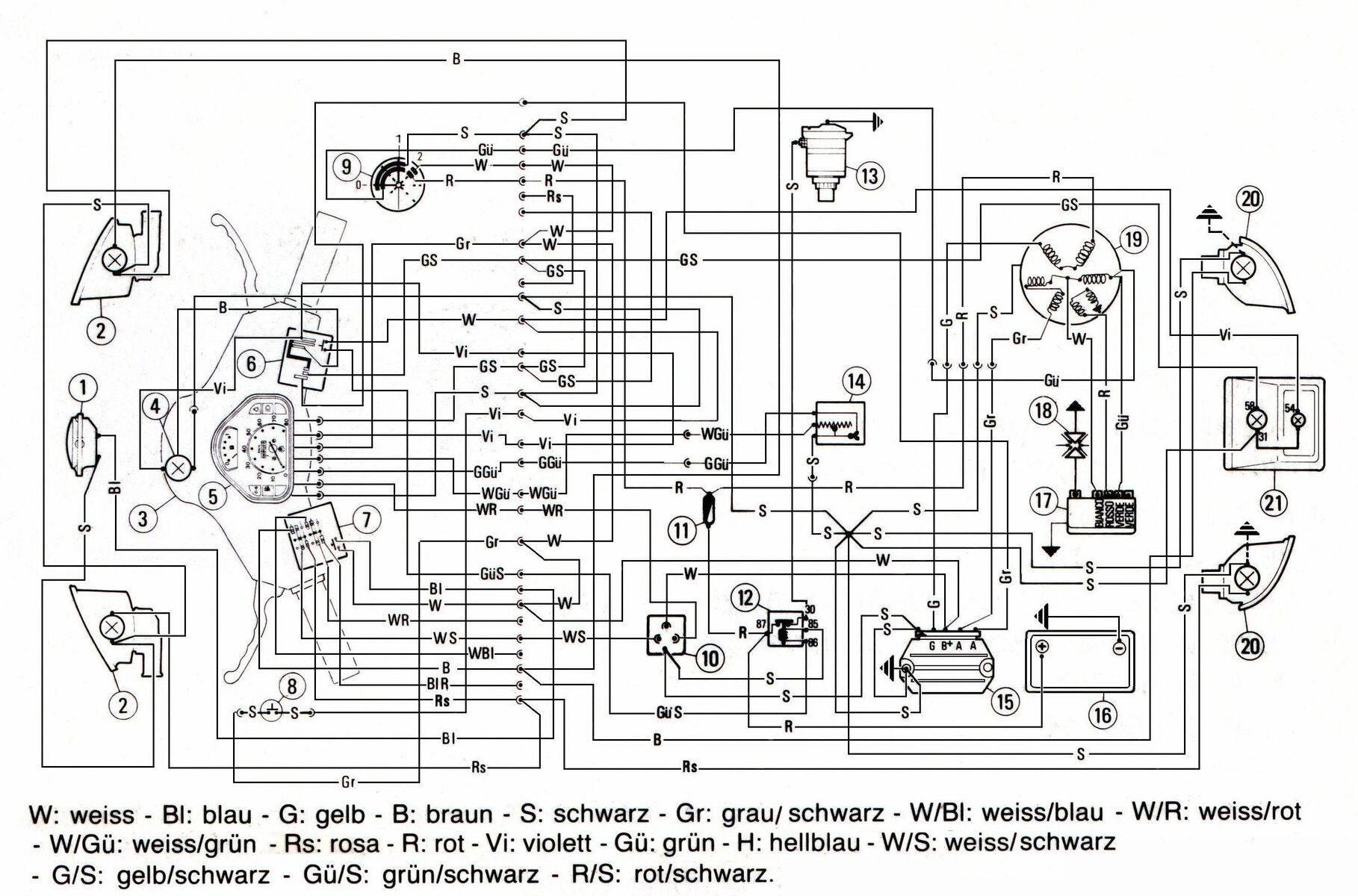

Hi, Hast Du einen Schaltplan ? Wofür willst Du den Strom haben ? Das ist wichtig wegen dem Wechselstromanteil (Brum). Ich schick Dir mal einen Plan mit. wenn Du die Leitung vom Pluspol der Batterie verfolgst, geht es zuerst zum Startrelais, dann zur Sicherung und von da aus zum Zündschloss. (rote Leitung) Bei eingeschalteter Zündung wird da die weiße Leitung unter Strom gesetzt.

klaus

du kannst den hupengleichrichter nicht anzapfen, der packt die last nicht.

du kannst dir aber aus nem brückengleichrichter und 2 kondensatoren was bauen, was ganz gut funktioniert.

okay. So ne Schaltung wäre die andere Möglichkeit, kann man dann direkta uch auf 5V runterregeln und ne USB Stecker dran machen und schwupdiwup kann ich mein Navi an der Vespa betreiben

direkt würd ich nicht machen, du hast starke oberwellen in der gleichspannung und unbelastet peakt die spannung bei 60 volt trotz regler. also belasten mit nem normalen 12 volt netzgerät und messen. nimm aber ne repro, ich habs noch nicht probiert, kann sein,d ass es dir das netzteil durchhaut. wobei die geregelten das eigentlich abkönnen müssten.

ne ich wollte nicht was fertiges holen sondern bei Reichelt mal schauen. Festspannungsregler und vorher nochmal schaun wiehoch die Maximal runterregeln können. Was für Spitzenspannungen habe ich eigentlich bei ner Vespa? Davor dann noch ne Gleichrichter. Und dann sollte das schon passen. Sofern ich die Spitzenspannungen filtern kann.

nein, es geht nicht!

festspannungsregler verbrennt dir. trotz spannungsregler sind die peaks bei der wechselspannung bei etwa 60 volt im mittel sind das natuerlich nur 12. dadurch lädt sich, wenn unbelastet ist, der glättungskondensator auf etwa 60 volt auf. damit bringst du natuerlich alles um, daher muss das ding belastet werden. ein festspannungsregler brennt dir bei 40% durchlass ewig viel ab und wird zu heiß, knallt dir also weg. geschickter wäre also ein kleines schaltnetzteil selber zu löten, dass mir variabler eingangsspannung zurecht kommt. die schaltung ist nicht sonderlich kompliziert, kannste dir googeln. damit verbrennt dir dann auch ncith alles.

Moment wir reden glaube ich ein bisschen an einader vorbei. Ich hatte an einen solchen Festspannungsregler gedacht. Der kann ja nur 5V egal was rein kommt. Noch die Kondensatoren dran und ne Gleichrichter sammt Glättungskondensator. Eventuel ne kleine StatusLED dann habe ich auch ne dauerhafte Last. Und dann solltre das doch eigentlich schon klappen.

Oder?

Gegenfrage, was Du da zeigst ist ein Bauteil. Bist Du ein heilloser Optimist, oder ein blutiger Laie ? Wenn Du das Teil so nackicht irgend wo einbaus, produziert das für einen kurzen Moment Wärme und etwas Rauch. Selbst die Schaltung für eine Diode, welche im übrigen keine Last darstellt, eine DIODE wie schon der Name sagt. Hier mal der Plan des Hupengleichrichters.

klaus

ich bin ne Mischung zwischen blutiger Laie und ne bisschen was können

Jetzt mal ganz blöde gefragt, du hast gesagt der Hupengleichrichter reicht nicht, jetzt zeigst du mir das Schaltbild von einem. Interpretiere ich das jetzt falsch oder kann der doch genug um danach ne kleines Schaltnetzteil zu betreiben?

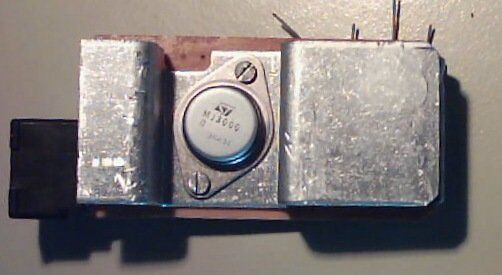

Die Aussage; "der Hupengleichrichter packs nicht" ist nicht von mir. Eine Hupe, mit ca. 3 Ohm Wiederstand lutscht schon ganz schön Strom. Wieviel genau weiß ich nicht, hab auch keine Lust das auszurechnen. Wenn Du möchtest Schick ich Dir das Teil mal. Es handelt sich um den originalen Gleichrichter auf der original Platine neu aufgebaut. Aber ohne Gehäuse. Zum Testen aber sicher brauchbar. An der riesigen Kühlplatte kannst Du ermessen was da an Wärme produziert wird.

klaus

stimmt sry. Naja laut URI sind dann ja 4A, was für mich absolut reicht. Dann habe ich ne ordentliche Gleichspannung, mit der man arbeiten kann. Praktisch!

Naja gut die Schaltung mit dem Hupengleichrichter speicher ich aufjedenfall mal ab wenn das Teil mal das Zeitliche segnen sollte kosten die Bauteile bei Reichelt nur ein Bruchteil von einem Komplet neuen.

Gut ich bedanke mich aufjedenfall mal bei dir! Dann die 5V Schaltung bauen und an den Hupengleichrichter hängen, wird die Hupe vielleicht was leiser sein, andererseits wie oft benutzt man die. Das ist doch was.

Danke nochmal

Jan
