Wo ist der Hupengleichrichter?

  • timj.
  • June 29, 2009 at 17:04
  • timj.
    Fortgeschrittener
    Punkte
    985
    Trophäen
    1
    Beiträge
    164
    Wohnort
    WOrms
    Vespa Typ
    PK 50 XL 2 Bj. 10/1992
    • June 29, 2009 at 17:04
    • #1

    Hi,

    wo finde ich bei meiner PK (ohne Batterie) den Hupengleichrichter und wie sieht er genau aus? (bilder)

    4 Takte sind 2 zu viel !!!!

  • ChrisFD
    Schüler
    Punkte
    420
    Beiträge
    41
    Bilder
    9
    Wohnort
    Welver-Schwefe
    Vespa Typ
    Vespa PK50 XL1
    • June 29, 2009 at 17:41
    • #2

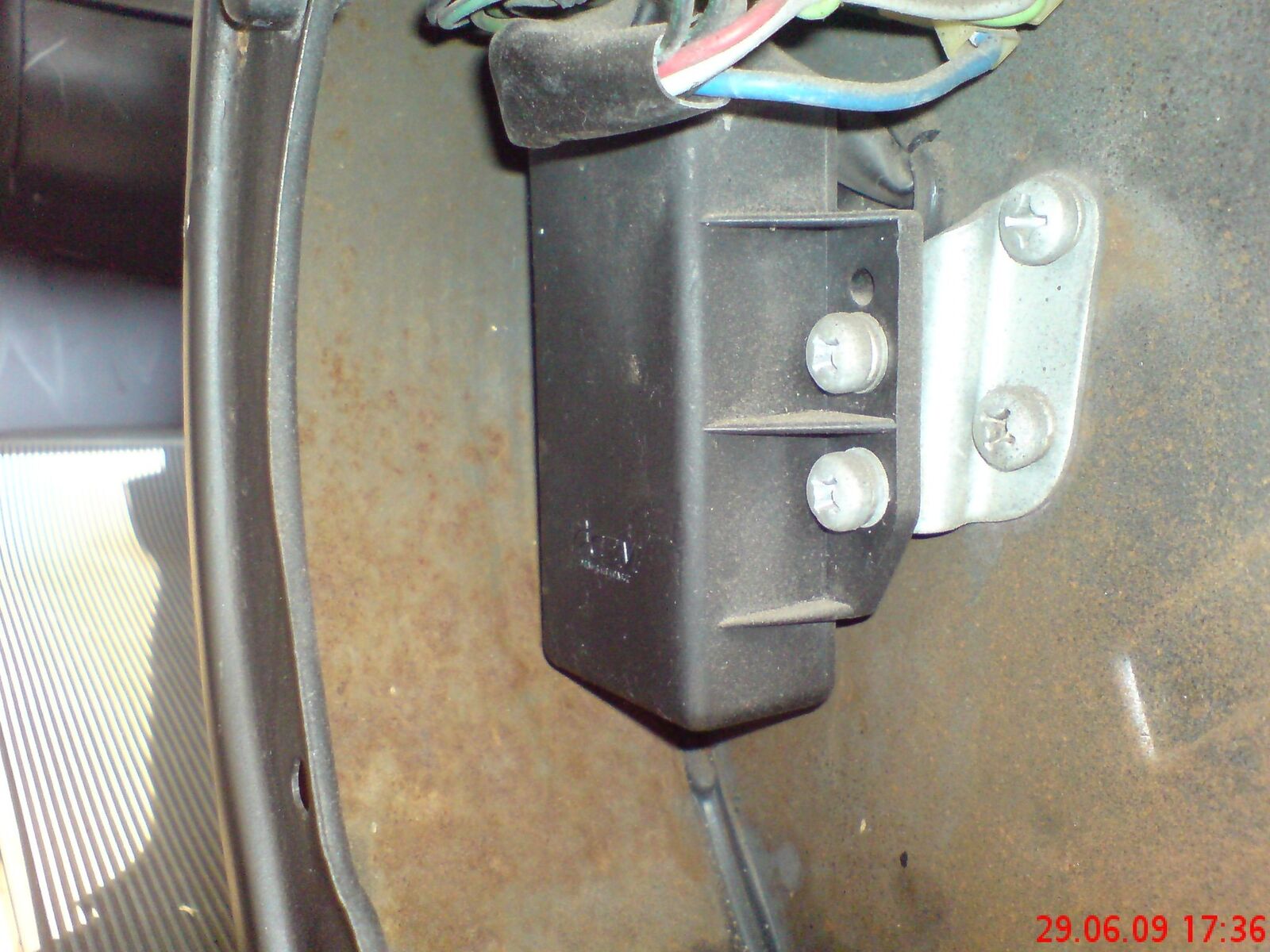

    hi das ist die sogenante Blackbox auf der linken seite da wo das ersatzrad sitzt im vorderen Bereich. die Schwarze Kiste siehe Bilder das Teil neu kostet knapp 70€ ist bei mir scheinbar auch kaputt.
    Ich hoffe ich konnte dir weiter helfen.

    Gruß
    Chris

    Bilder

    • DSC02238.JPG
      • 242.2 kB
      • 1,600 × 1,200
      • 234
    • DSC02239.JPG
      • 198.25 kB
      • 1,600 × 1,200
      • 286

    Es gibt kein schlechtes Wetter, nur schlechte Kleidung.
    Währ rechtschreibfehler findet darf se gerne behalten !! *SFG* Ich stell auch keine Besitzansprüche.

  • Pierre Lavendel
    Gast
    • June 29, 2009 at 19:31
    • #3

    Hm.
    Begriffsverwirrung
    Üblicherweise bezeichnet man den Hupengleichichter NICHT als Blackbox, sondern eben nur als Hupengleichrichter.

    BLACKBOX nennt man die CDI- Zündeinheit( man sagt auch ELEKTRONIKZENTRALE), welche am Motor angeschraubt ist... die kann auch blau sein, aber der Begriff stammt eben aus der Zeit, als man sie nur in schwarz (black) bekommen hat...

  • ChrisFD
    Schüler
    Punkte
    420
    Beiträge
    41
    Bilder
    9
    Wohnort
    Welver-Schwefe
    Vespa Typ
    Vespa PK50 XL1
    • June 29, 2009 at 20:36
    • #4

    OKI sorry der Begriff kam vom mir selbst entschuldigt das Teil heisst Hupengleichrichter.
    Ich hatte ihm nur den NAmen verpast wegen form und Farbe.

    Sorry noch mal

    Es gibt kein schlechtes Wetter, nur schlechte Kleidung.
    Währ rechtschreibfehler findet darf se gerne behalten !! *SFG* Ich stell auch keine Besitzansprüche.

  • timj.
    Fortgeschrittener
    Punkte
    985
    Trophäen
    1
    Beiträge
    164
    Wohnort
    WOrms
    Vespa Typ
    PK 50 XL 2 Bj. 10/1992
    • June 29, 2009 at 21:28
    • #5

    ist der reparabel???

    4 Takte sind 2 zu viel !!!!

  • Pierre Lavendel
    Gast
    • June 30, 2009 at 08:14
    • #6

    Ach,
    brauchst dich doch net zu entschuldigen. :gamer:
    Ich sach es ja auch nur weil das eben zu verwechslungen führen kann, wenn du z.B. etwas in einem Shop bestellst.

    So ohne weiteres reparabel ist der Gleichrichter nicht.
    Er besteht zwar aus einigen leicht bekömmlichen Bauteilen, aber das ganze ist ja mit einer Elektrovergussmasse (Also Kunstharz)
    vergossen.
    Man kann ihn sofern man elektronik-Kenntniss hat, wohl komplett neu anfertigen.
    KASONOVA hat sich die Mühe gemacht und das ganze in arschäologischer Feinstarbeit ausgedremelt und einen Schaltplan reingestellt: :thumbup:
    Smallframe: schaltplan des hupengleichrichters

  • kasonova
    Foren-Inventar
    Reaktionen
    43
    Punkte
    31,593
    Trophäen
    2
    Beiträge
    6,227
    Bilder
    10
    Einträge
    3
    Wohnort
    Solingen
    Vespa Typ
    Vespa ET2, V50 Spezial, PK 50 XL2
    • June 30, 2009 at 08:36
    • #7
    Zitat von jack o'neill

    der Begriff stammt eben aus der Zeit, als man sie nur in schwarz (black) bekommen hat...


    Hi das past zwar, ist aber nicht unbedingt richtig. Black Box deswegen weil mann nicht wusste (und auch nicht wissen wollte) was darin vorging. Man war mit der was da raus kam zufrieden. Tauchte meines Wissens nach, zuerst in der Formel 1 auf. Bezeinung für den Kasten wo die gesamte Motorelektronik zusammengefasst war.
    klaus

  • timj.
    Fortgeschrittener
    Punkte
    985
    Trophäen
    1
    Beiträge
    164
    Wohnort
    WOrms
    Vespa Typ
    PK 50 XL 2 Bj. 10/1992
    • June 30, 2009 at 16:37
    • #8

    na dann hupe ich lieber nicht....

    4 Takte sind 2 zu viel !!!!

  • ChrisFD
    Schüler
    Punkte
    420
    Beiträge
    41
    Bilder
    9
    Wohnort
    Welver-Schwefe
    Vespa Typ
    Vespa PK50 XL1
    • June 30, 2009 at 20:56
    • #9

    meine hupe funktionierte noch nie seit dem ich letztes Jahr im August gekauft hatte. Ich hab nen gutes Organ das hilft auch shcon mal viel im Strassenverkehr und meist ist mein Organ lauter wie ne Hupe. *SFG*. :D

    Es gibt kein schlechtes Wetter, nur schlechte Kleidung.
    Währ rechtschreibfehler findet darf se gerne behalten !! *SFG* Ich stell auch keine Besitzansprüche.

  • kolli
    Anfänger
    Punkte
    60
    Beiträge
    10
    Vespa Typ
    PK 50 XL2 Baujahr 1991
    • September 21, 2011 at 20:32
    • #10

    Wo genau wird der Gleichrichter abgeklemmt??? Oder anders gefragt, wo ist der angeschlossen??

  • hedgebang
    Rächer der Enterbten
    Reaktionen
    1,341
    Punkte
    33,126
    Trophäen
    3
    Beiträge
    6,213
    Bilder
    33
    Wohnort
    Ostfriesland
    Vespa Typ
    PK 130 S Elestart Bj.85, Rally 210 Bj.1977
    Vespa Club
    VO-Gruppenduschen e.V. 1. Auspeitscher
    • September 22, 2011 at 12:35
    • #11

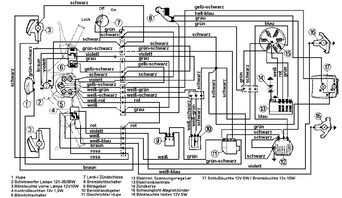

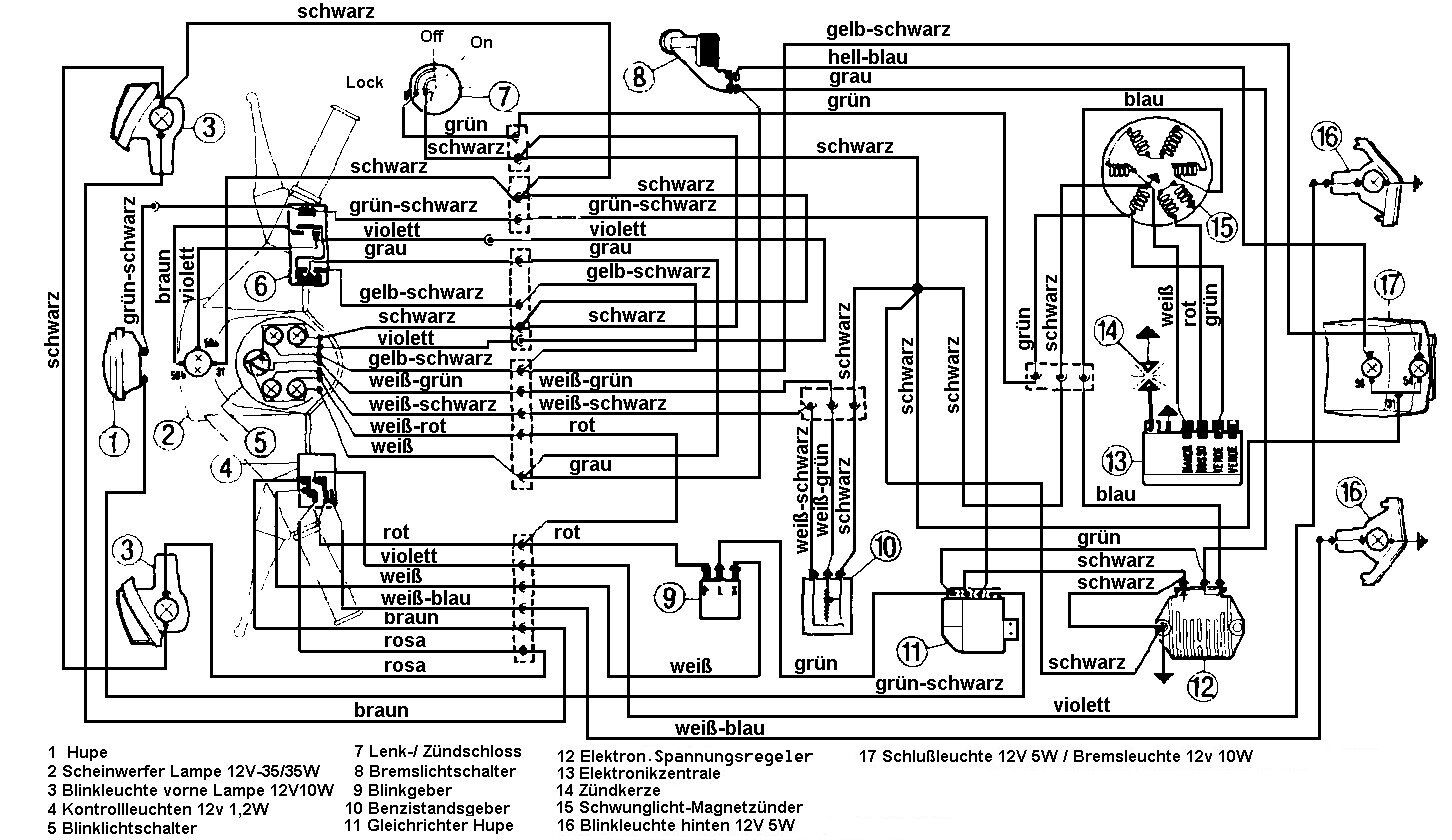

    Schau´mal hier:

    Bilder

    • Schaltplan.jpg
      • 232.34 kB
      • 1,452 × 840
      • 258

    Über Spritverbrauch spricht man nicht. Man hat ihn.

  • kolli
    Anfänger
    Punkte
    60
    Beiträge
    10
    Vespa Typ
    PK 50 XL2 Baujahr 1991
    • September 22, 2011 at 12:45
    • #12

    Danke. Ich glaube, das ist der beste Schaltplan, den ich bisher gesehen habe. Die anderen kann man alle nicht richtig lesen. Danke nochmal

  • kasonova
    Foren-Inventar
    Reaktionen
    43
    Punkte
    31,593
    Trophäen
    2
    Beiträge
    6,227
    Bilder
    10
    Einträge
    3
    Wohnort
    Solingen
    Vespa Typ
    Vespa ET2, V50 Spezial, PK 50 XL2
    • September 22, 2011 at 13:08
    • #13

    Das ist ja auch kein Wunder, der stammt ja auch von mir. :+2

  • hedgebang
    Rächer der Enterbten
    Reaktionen
    1,341
    Punkte
    33,126
    Trophäen
    3
    Beiträge
    6,213
    Bilder
    33
    Wohnort
    Ostfriesland
    Vespa Typ
    PK 130 S Elestart Bj.85, Rally 210 Bj.1977
    Vespa Club
    VO-Gruppenduschen e.V. 1. Auspeitscher
    • September 22, 2011 at 15:03
    • #14

    Stimmt! :D:-2 Hatte ich mir unlängst mal runtergeladen und wollte ich hier nicht vorenthalten! ;)

    Über Spritverbrauch spricht man nicht. Man hat ihn.

  • kasonova
    Foren-Inventar
    Reaktionen
    43
    Punkte
    31,593
    Trophäen
    2
    Beiträge
    6,227
    Bilder
    10
    Einträge
    3
    Wohnort
    Solingen
    Vespa Typ
    Vespa ET2, V50 Spezial, PK 50 XL2
    • September 22, 2011 at 15:14
    • #15

    Hi, ist ja auch voll OK, mir gingen diese Pläne so auf den Senkel, dass ich mich hingesetzt habe und hab sie nachgezeichnet. saufen-)

  • hedgebang
    Rächer der Enterbten
    Reaktionen
    1,341
    Punkte
    33,126
    Trophäen
    3
    Beiträge
    6,213
    Bilder
    33
    Wohnort
    Ostfriesland
    Vespa Typ
    PK 130 S Elestart Bj.85, Rally 210 Bj.1977
    Vespa Club
    VO-Gruppenduschen e.V. 1. Auspeitscher
    • September 22, 2011 at 15:20
    • #16

    Hut ab für Deine Arbeit! lebehoch-) Wollte damit nur kurz darstellen, hier kein geistiges Eigentum "klauen" zu wollen! So, genug OT.

    Über Spritverbrauch spricht man nicht. Man hat ihn.

  • kolli
    Anfänger
    Punkte
    60
    Beiträge
    10
    Vespa Typ
    PK 50 XL2 Baujahr 1991
    • September 28, 2011 at 08:04
    • #17
    Zitat von hedgebang

    Schau´mal hier:


    Hallo.

    Bei meiner PK 50 XL 2 fehlt der Komplette Block, wo die Kabel angelötet werden. Es sind nur die Kabel drin:

    2x violett zusammen auf eine Lüsterklemme gelegt
    1x braun 1x grau und 1x schwarz/gelb auf einer Lüsterklemme.

    Die Lampe geht also immer.

    Ich habe mir jetzt ein provisorisches Schalterbrett gebaut, wo ich das Licht an sich anschalten möchte, zudem mit einem weiteren Schalter das Fernlicht bedienen möchte und habe mir folgende Kabelbelegung überlegt:

    die Violetten an einen Schalter für das normale Licht.

    grau und gelb/schwarz an den anderen Schalter. Als schliesser angeschlossen mit dem Brauen an der anderen Seite.

    Kann mir das einer so bestätigen??
