Zugsatz für PK50 XL2 Automatik (Va52t/Va52mk) bj. 1993

Zitat von Egal106s16

Deswegen Kabel kontrollieren.

Sind bestimmt weggefault und geben sich ständig einen Kurzen 🥃 nach dem Andren🍻

Ich glaube Du hast recht (siehe Fotos). Nun stellt sich die Frage wie ich den Kabelbaum rechts unten abbekomme? Den links oben kann ich vermutlich einfach durchfädeln? Da ich kein Elektriker bin (hätte ich mal was richtiges gelernt 🥵) wüsste ich gerne noch was für eine Sorte Kabel und Kabelschuhe das sind.

Alles klar. Muss mir nur noch nen Familienfreien Tag schaffen. Dann wird nicht mehr abgeschraubt. Nur noch geölt und geföhnt. Ich danke Dir. Ich werde berichten.

Jetzt hat mich der Ehrgeiz gepackt.

Diese Kabel?

https://www.amazon.de/NorthPada-Elek…34758440&sr=8-2

Diese Pins?

https://www.scooter-center.com/de/kabelschuh-…?number=3330393

Löten könnte zur Not mein Nachbar sicher besser als ich.

Zitat von Egal106s16

Den Kabelstrang letztes Bild mit Finger bekommst mit Öl und Fön raus.

Von anderer Seite ungefähr am Anlasser kommt's raus zur CDi.

Andere Seite muss Luftfilterkasten ab.

Rundstecker ab.

Dann mit Schraubendreher oder so die Gummitülle etwas öffnen und Öl reinspritzen das sie besser aus dem Motorgehäuse flutscht.

Dann mit Fön erwärmen das der Gummi weich wird.

Jetzt die Tülle rauspopeln ohne kaputtzumachen.

Denn die gibt's nimmer neu zu Kaufen.

Und bitte nichts weiter mehr einfach abschrauben ohne daß es auch defekt ist.

Alles anzeigen

Hallo Mario,

Ich bin am verzweifeln. CDI-Seitig war kein Problem. Die von Dir beschriebene Tülle ist mein Problem. Wenn ich diese (eingeölt von allen Richtungen und befönt) versuche Richtung Lichtmaschine rauszuziehen oder von der anderen Seite zu drücken passiert da nix. Soll der Kabelstrang inklusive Rundstecker komplett da durchpassen?

Lg

Nachtrag für alle die vor dem gleichen Problem stehen. Ich hab’s geschafft.

Hinterrad ausgebaut. Tülle von hinten ordentlich weich gemacht mit dem Fön. Mit dem Schraubenzieher (oder am besten etwas ähnlichem das den Gummi heile lässt) Lichtmaschinenseitig den Gummi rausheben. Dann flutschte der komplette Strang raus.

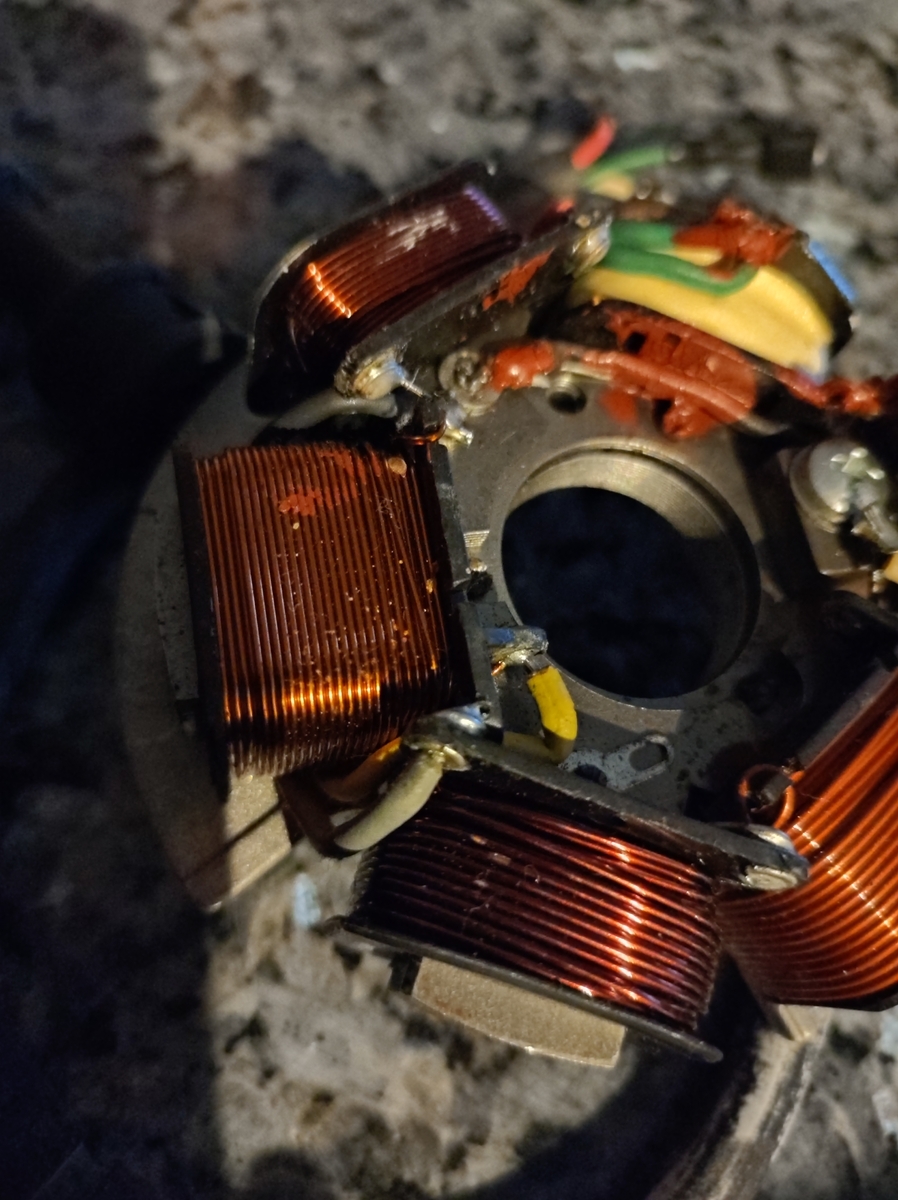

Ich bin gerade am durchmessen (eig. durchdrehen ). Zur Anschauung habe ich mal ein Bild gemacht (nein, nicht wie ich eskaliere). Irgendwie gelingt es mir nicht vernünftige Werte zu erhalten. Vielleicht sind meine Messpunkte aber auch einfach Falsch. Als Masse habe ich die Ankerplatte genommen. Zu Rate habe ich diese Werte gezogen http://www.hidden-power.de/elektrik.htm

Vielleicht stell ich aber auch zu d..... an?!

Zitat von Egal106s16

Hier stehts

Ja das war mir bewusst. Ich war mir nur beim Blick auf die ZGP nicht sicher und wollte wissen ob meine Bezeichnungen auf dem Bild richtig sind? Und vielleicht hilft das auch jemand anderem falls dem so ist. Vielleicht hätte ich die Frage präzisieren sollen sorry.

Mhhhh. Nun siehts wie folgt aus:

Wert des alten Pickups ok.

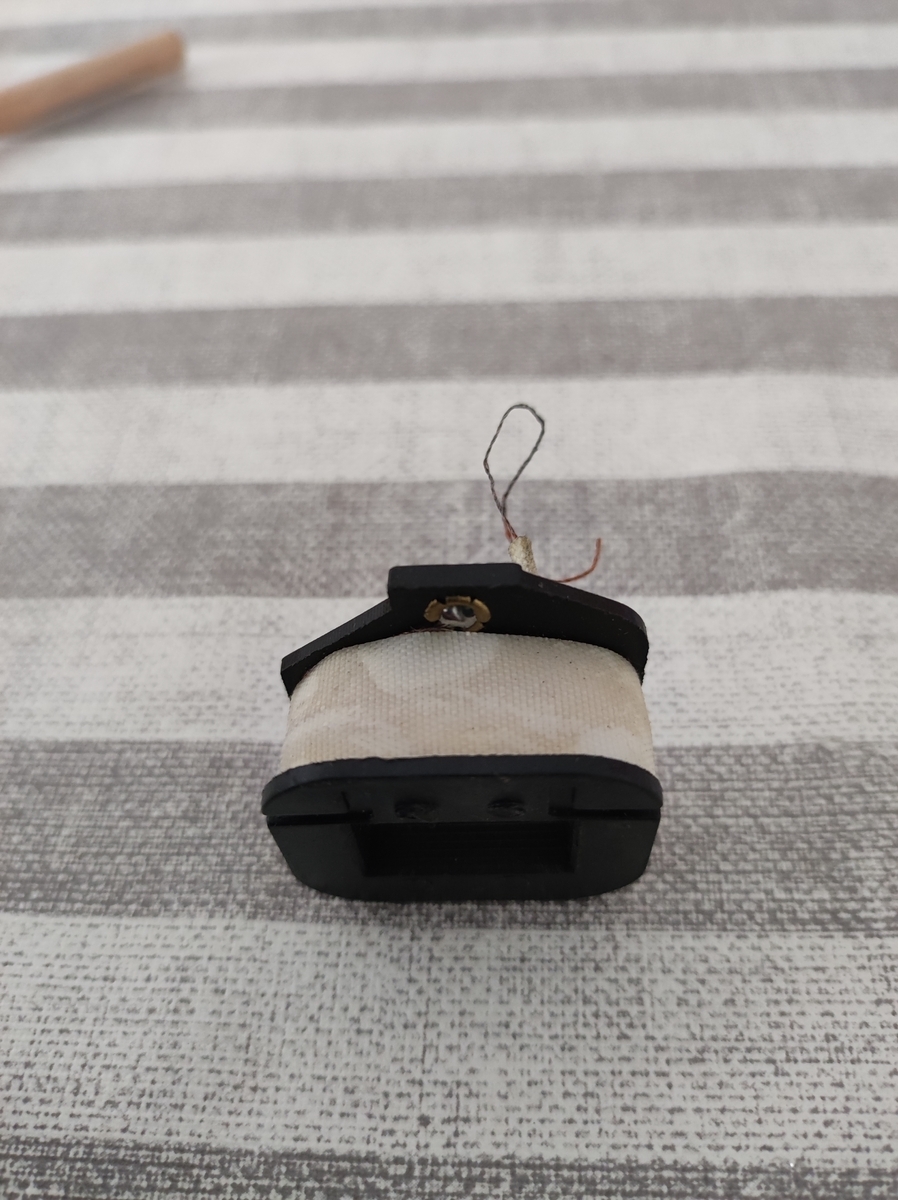

Wert der Erregerspule 400

Wie passt das jetzt mit dem Symptom zusammen und bedeutet das nur dieses Bauteil zu ersetzen?

Zitat von Egal106s16

Ja.

Erregerspule erneuern.

Wie schon vermutet bei den Bildern

Diese?

https://www.scooter-center.com/de/erregerspul…?number=1231096

Zitat von Egal106s16

Die musst du dann aber auch wieder so einbauen.

Wie meinst Du das?

Zitat von Egal106s16

Das Massedrähtchen musst du dann wo anders an der Grundplatte verlöten.

Also irgendwo auf der Ankerplatte?

Hast Du da ne Quelle für die Erregerspule? Diese https://www.scooter-center.com/de/erregerspul…?number=1231095 sieht irgendwie nicht passend aus.
