Montageständer 360 für SF und LF - Drehbar um jede Achse

ezio_auditore · October 25, 2010 at 18:44

Hallo Blechgemeinschaft
Da ich endlich auch mal bisschen am Motoren schrauben will hatte ich die Idee einen Universellen Motor Ständer zu bauen.
Meine Vorstellung ist das man den Motor um jeden Achse drehen kann die nötig sind und eine gute Demontage und Montage zu ermöglichen, gleichzeitig soll es ein Teststand werden auf dem man Motoren Testen und abstimmen kann.

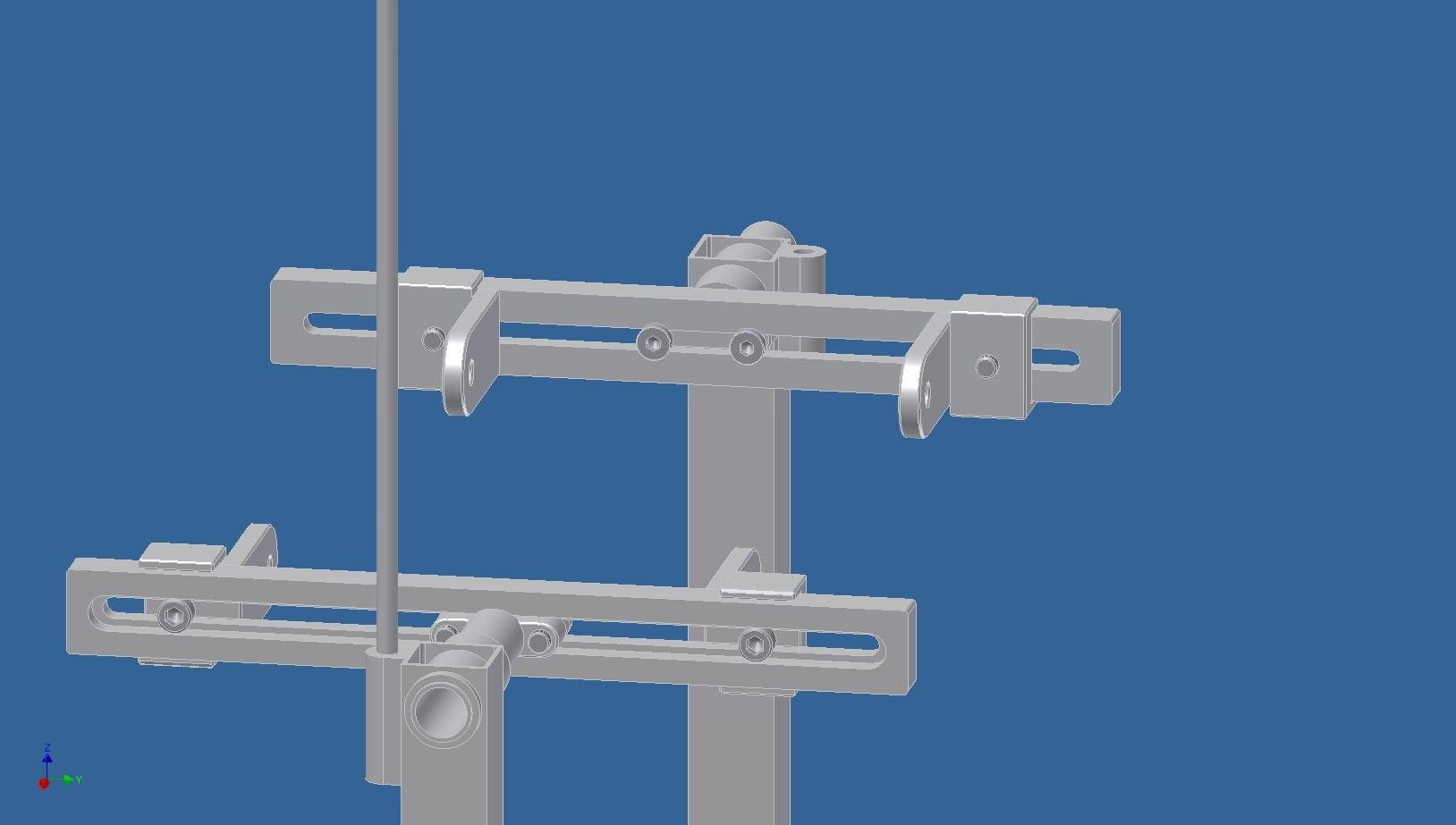

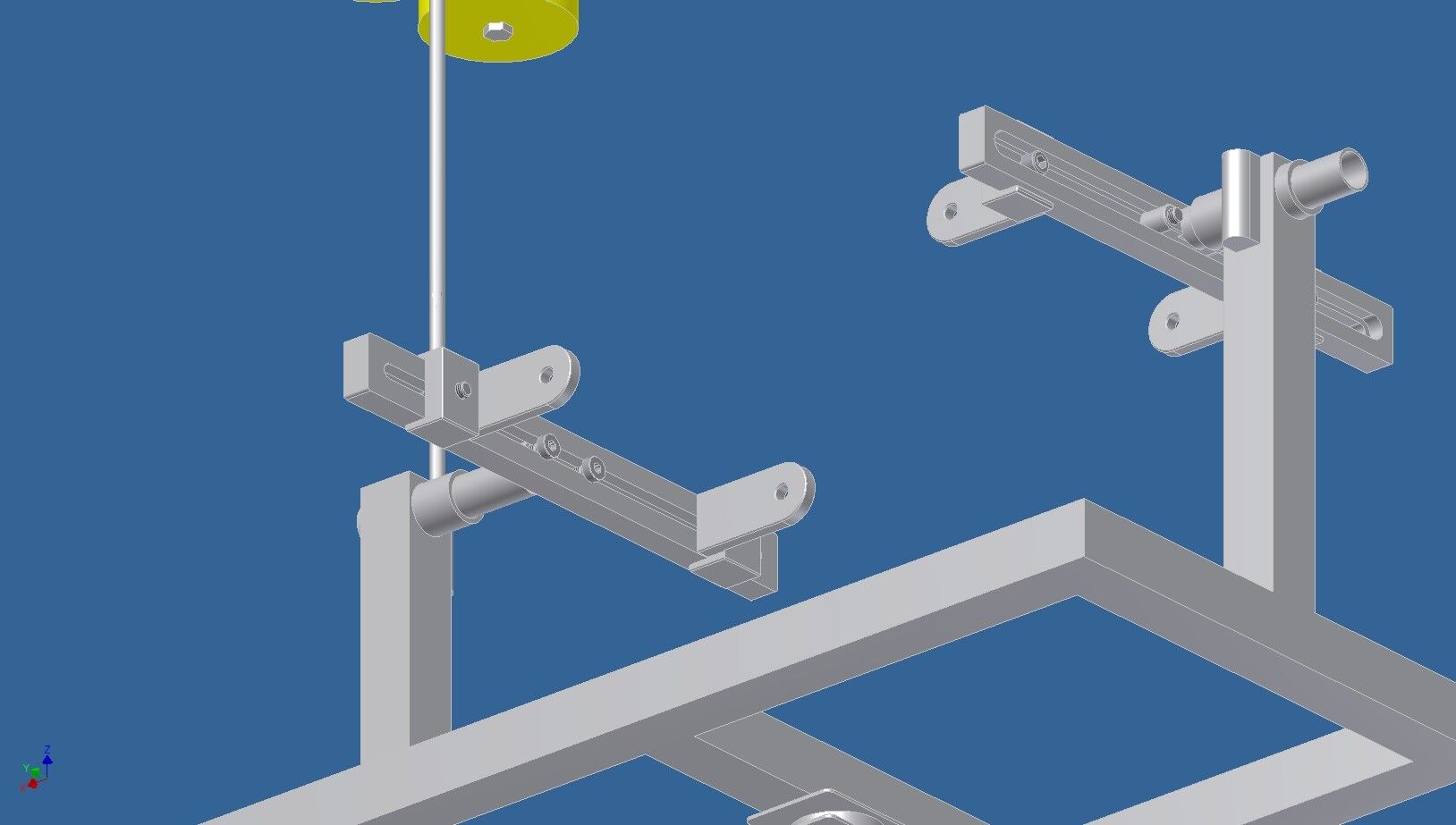

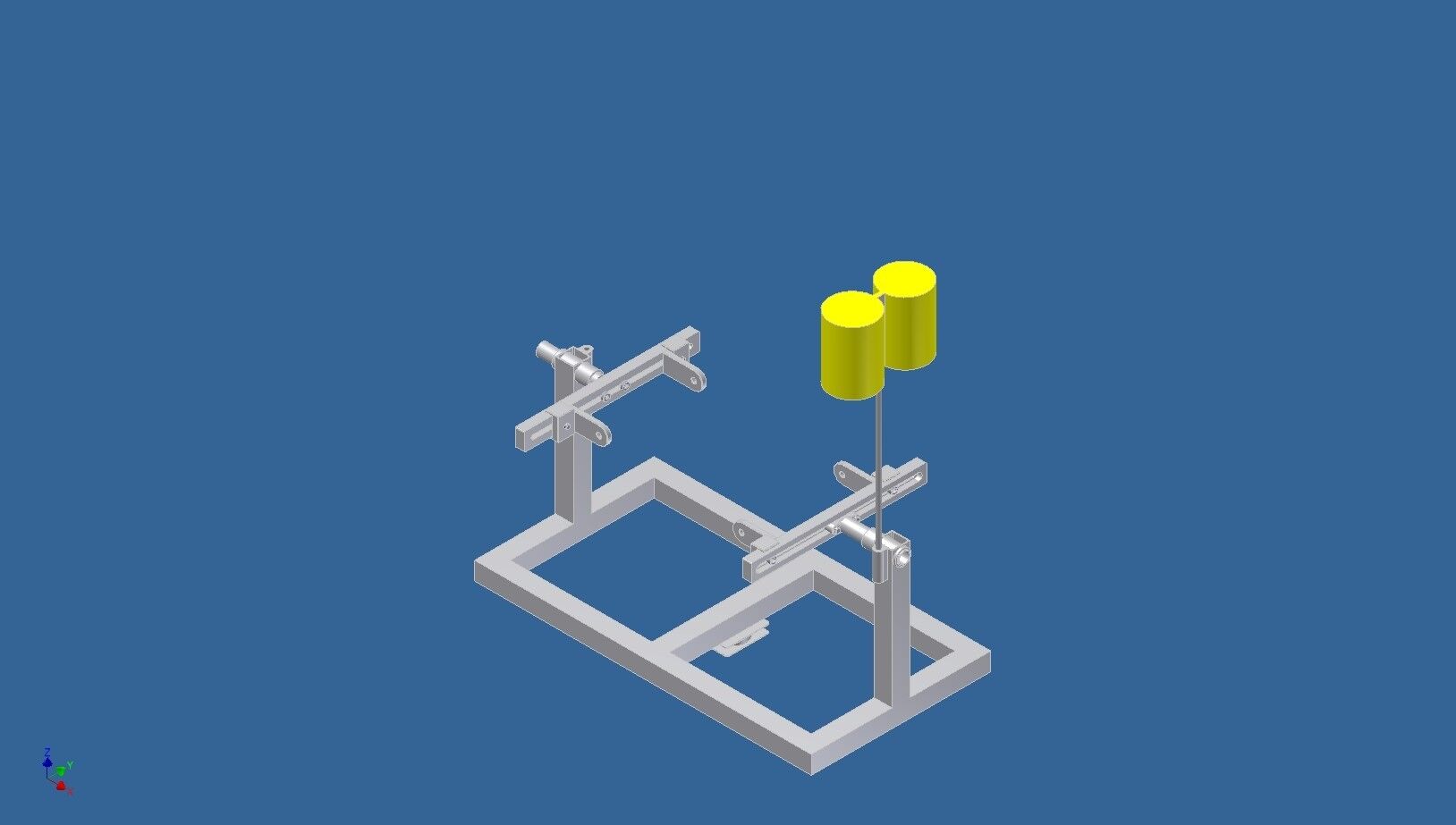

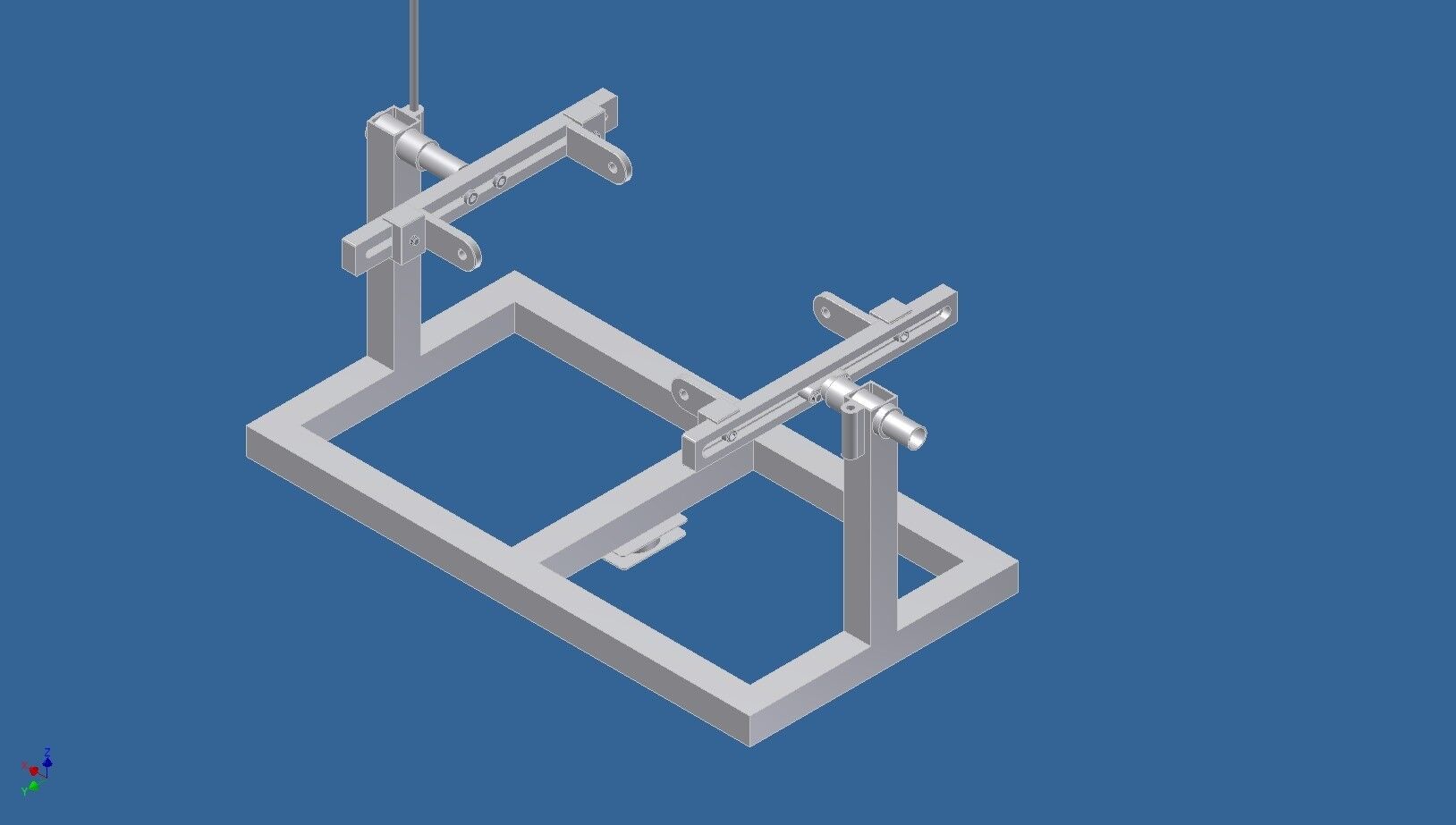

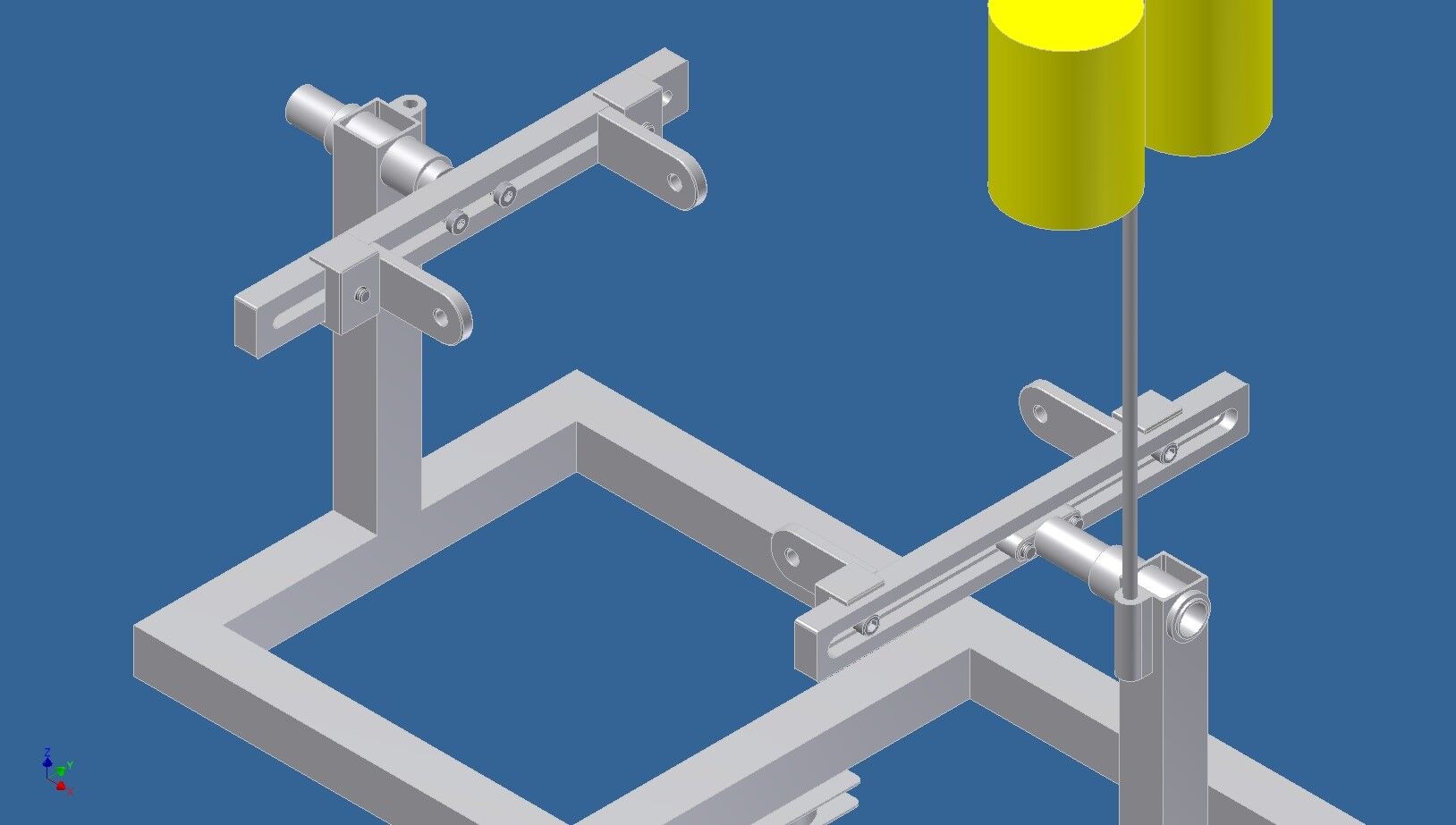

Hab mir aus PX-Tom´s Motorständer paar Maße geklaut und eine eigen Kreation vorerst auf dem CAD erstellt die ihr unten in den Bilder erblicken könnt.

Fertigen werde ich die Vorrichtung bei mir in der Firma.

Würde mich über Anregungen und Begeisterung sehr freuen.

Schönen Abend noch

Ezio

Watschi · October 29, 2010 at 11:40

sieht ja ganz nett aus.
wie hast du dir die längenverstellung vorgestellt? Über die Achsen der drehbaren Teile?

Wäre es nicht evtl. sinnvoller dies über den Rahmen am Boden zu machen?
Willst du den irgendwie als Kleinserie produzieren, oder nur als Einzelstück für dich?

ezio_auditore · October 29, 2010 at 18:46

ich muss glaube ich ehe noch mal drüber nachdenken irgend wie passt mir das noch nicht so wirklich.
soll ein Unikat sein nur für mich

1zu50mischer · October 29, 2010 at 19:30

Zitat von ezio_auditore

Fertigen werde ich die Vorrichtung bei mir in der Firma.

Weiß der Doktor das???

Zitat von ezio_auditore

soll ein Unikat sein nur für mich

Aber die Leute hier heiß machen...

68iger · October 29, 2010 at 19:34

Ich würde mir nicht so einen Stress machen mit den aufwendigen, verstellbaren Laschen. Einfach verschiedene Bügel kanten und auf Rundstifte anschweissen. Evtl. kann man den für die Stossdämpferaufnahme ja bei LF und SF verwenden, dann wärens nur noch 3 verschiedene Bügel.

Der Auspuff geht bei der LF noch drunter weg?

68iger · October 29, 2010 at 19:36

btw, der Hausmeister hier sieht verlinkte Bilder nur sehr ungern . Lade die Bilder doch hier hoch, ist auch angenehmer beim anschauen.

ezio_auditore · October 30, 2010 at 12:13

ja ich werde meine Zeichnung gff auch zu Verfügung stellen

wenn ich das so sehen würde dann könnte ich das Ding schon 10 mal fertig haben

will aber in der Zukunft nicht nur meinen Motor auf Vordermann bringen auch andere und sie ggf verkaufen und dann sollte es schon anständig werden.

Seimän · November 17, 2010 at 18:01

Ne Zeichnung würde ich sehr toll finden

Arni · November 17, 2010 at 18:55

mal kurz OT: würde ein Motorständer aus Holz eigentlich auch funktionieren?

ezio_auditore · November 17, 2010 at 19:03

warum nicht hab schon welche gesehen ist man halt sehr ein geschränkt weil man die relativ stabil bauen muss oder auch sollte.

Arni · November 17, 2010 at 19:15

ja klar aber ich hab nun mal kein Schweißgerät zur Verfügung und das wär schon edler. Ich werds mal versuchen.

ezio_auditore · November 17, 2010 at 19:17

Lass dir die Maße von jemanden geben der so einen Ständer hat dann kannst das auch ohne Probleme mit Holz und Winkeln zusammen werkeln

Watschi · November 18, 2010 at 07:21

für nen billigen Montageständer auf Holzplatte gibbet im gsf irgendwo ne Anleitung, hab nur grad keine Zeit zum suchen.

Vechs · November 18, 2010 at 08:53

Das sieht mir doch sehr nach Inventor aus als Zeichenprogramm

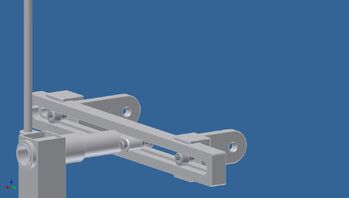

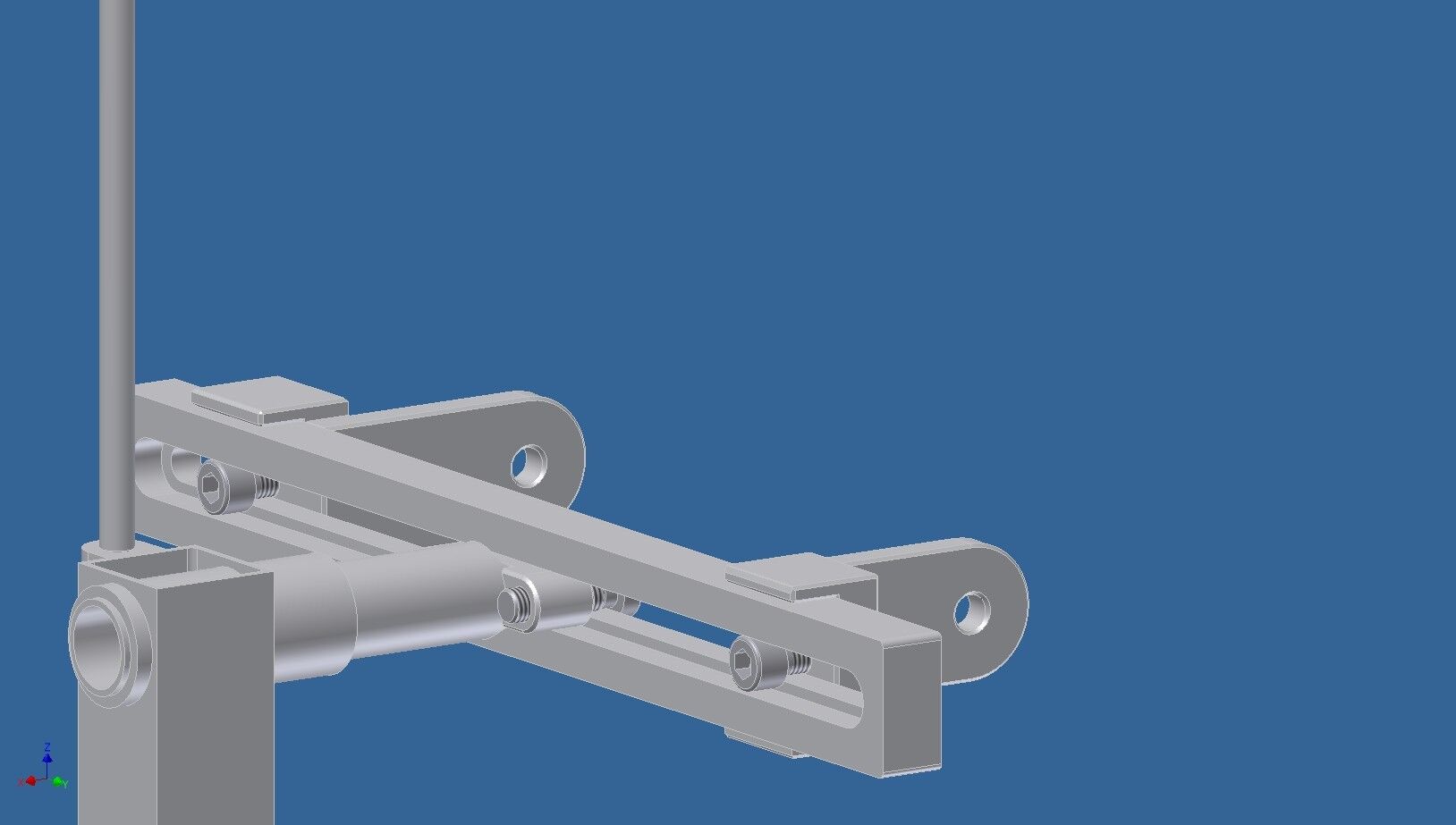

Die Laschen für die Schwingenaufnahme würde ich überarbeiten. Mit der Nut und der Inbusschraube wird dir das irgendwann wohl ausleiern. Besser wäre es wohl eine hintere Lasche zu machen und diese auf dem Querträger zu klemmen, dann kann die Inbusschraube nicht mehr verkanten.

Sofern es Inventor ist schreib mir mal bitte ne PN, dann hätte ich gerne ne Kopie der Files

Arni · November 18, 2010 at 09:35

@ Watschi: wär super wenn du mal in einer freien Minute die Anleitung suchen könntest. Hab grad schon selber den Versuch gestartet aber war erfolglos.

Vielen Dank

Watschi · November 19, 2010 at 16:00

ist das einzige was ich finden konnte, speziell das Zitat von "albert". leider keine Bilder mehr da...

mottin86 · December 23, 2010 at 10:30

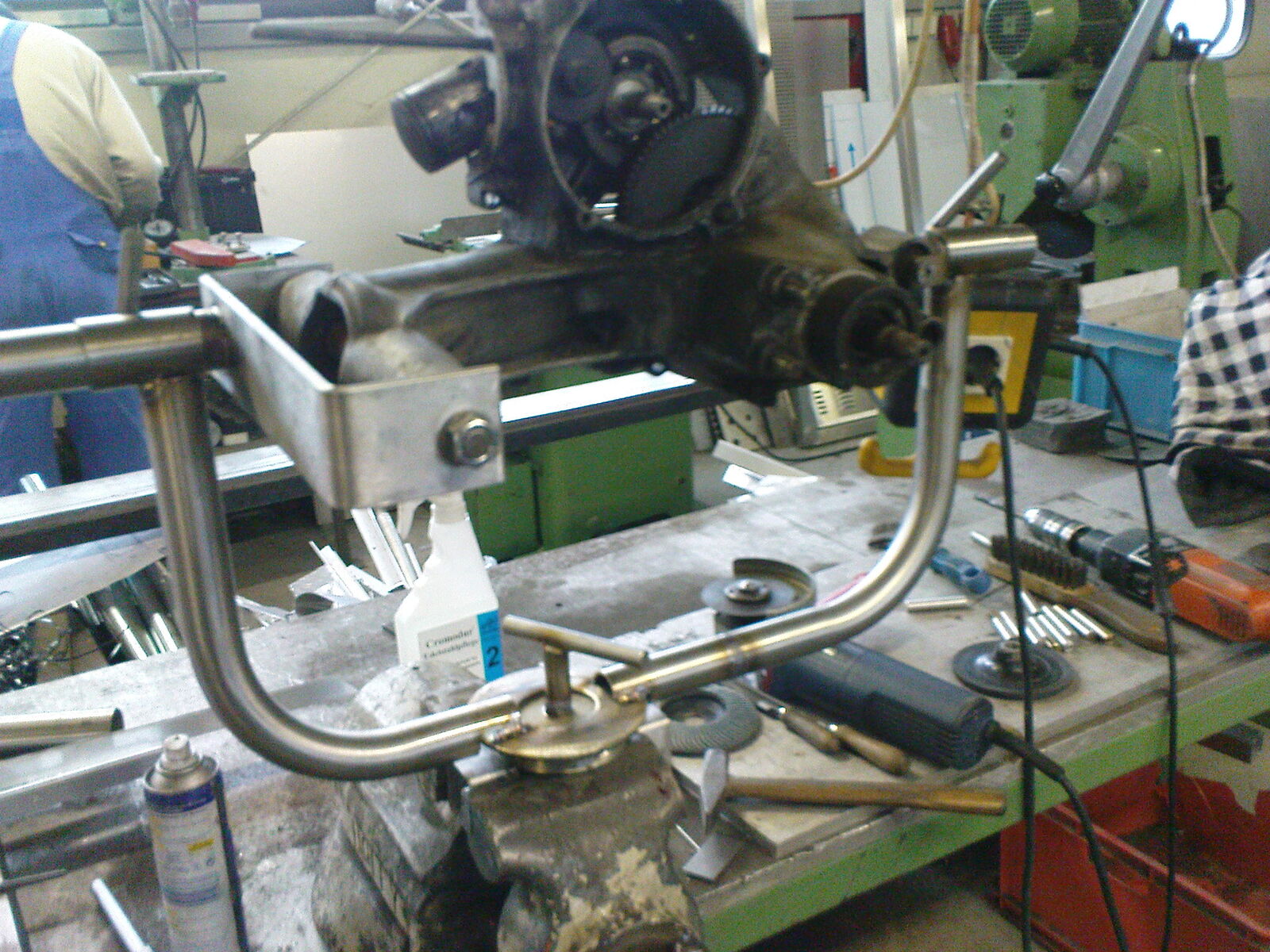

wie du es anstellen willst, is dat aber echt aufwendig find ich. machs doch so wie der von pis, oder der von MIR

brauche blos noch ne sprittank halterung aber sonst funzt das top. ist jetzt für LF Motoren. SF passen aber auch rein wenn man sich distanzbuchsen baut an der schwinge, im prinzip kein aufwand beim herstellen und beim arbeiten

inventor is übrigends super

**Tanatos** · January 6, 2016 at 15:45

Hallo zusammen,

ich häng mich hier mal rein, auch wenns ein alter Thread ist.

Kennt jemand diesen Montageständer? -> VercTool
Oder könnt ihr sonst was empfehlen?

Danke schon mal vorab

Gruss
Mirco

P.S. in der Suche kamen nur alte Sachen, vielleicht hat sich da ja mittlerweile was neues etabliert / bewährt

CARDOC2001 · January 6, 2016 at 15:49

Ist ganz nett aber ich hab mir ein selbst geschweißt ... Material ca 30 € und ca 40 min Zeit

**Tanatos** · January 6, 2016 at 16:00

Ich kann nicht schweissen
