Bremse vorne

das ding vorne wird nicht mit dem abgebildeten klemmdingens bewegt

da gehört so ein zylinder mit loch und gewindestange durch, wie bei ner trommelbremse am fahrrad. das abgebildete ist für hinten (xl2)

korrigiert mich, wenns an der v50 anders sein sollte?!

die tachowelle hält so:

gummi vorne drin, metallplättchen drüber, tachowelle rein, metallplättchen festschrauben komprimiert das gummi, tachowelle hält.

Falsch Chup4, die BRemse vorne wird bei der V50 in der Tat mit dem Teil auf dem kleinen Bild befästigt!
An sonsten brauchste net wirklich was, vorausgesetzt Nocke und Bremsbeläge sind gut. Welchen Gumminippel meinst du für die Tachowelle? Bei der V50 wird er lediglich gesteckt und mit einem kleinen Metallblättchen fixiert.

Beste Grüße,
Paichi

Edith meint noch, dieses Blättchen hält deine Tachowelle und der Gummi unter Anderem auch
[Blockierte Grafik: http://www.sip-scootershop.com/upload/images/abbildungen/00004866_002.jpg]

Schau mal hier, ne gute Anleitung für Tachoantrieb verbauen: klick mich

bremsbeläge findest zu z.b. hier : welche für spezial - nochmal checken ob richtig!

Musst dein Problem genauer beschreiben...

das was du die "abdeckung" nennst, ist die bremstrommel, die treibt immer die tachoschnecke an. die würd ich ggf gleich mal mit austauschen... und vergiss nicht die gut zu schmieren, sonst geht die ratze fatze kaputt

So, ich fass mal dein Frage/Antwortspiel zusammen

1. Tachoantrieb

Nötig ist ein Tachoantrieb und eine Tachoschnecke. So schauen die Teile aus
[Blockierte Grafik: http://www.sip-scootershop.com/upload/images/abbildungen/00004879_002.jpg] [Blockierte Grafik: http://www.sip-scootershop.com/upload/images/abbildungen/00004822_002.jpg]
Tachoantrieb hat 10 Zähne und die Schnecke 8.

Des Weiteren wird die Tachowelle duch die Klemmplatte fixiert, und mit dem Dichtnippel:
[Blockierte Grafik: http://www.sip-scootershop.com/upload/images/abbildungen/00004866_002.jpg] [Blockierte Grafik: http://www.sip-scootershop.com/upload/images/abbildungen/00004867_002.jpg]

Das Plättchen wird genau da montiert wo die Welle reingeschoben wird Sprich Welle durch das größere Loch des PLättchens und dann das Plättchen durch das kleinere Loch verschrauben. Wie chup4 schon gesagt hat, die Schnecke und den Antrieb mit bisschen Fett einschmieren sonst machst *krchhhhh* und die Teile sind futsch Ein ca. Kirschkerngroßer Batzen reicht

2. Bremsbeläge
Kommen wir zu den Bremsbelägen. Hast du 9" oder 10" Reifen? Da gibts nämlich Unterschiede.
9" Hinten: Artnr. SIP 87560000
9" Vorne: Artnr. SIP 87340000

10" Hinten: Artnr. SIP 87550000
10" Vorne: Artnr. SIP 87340000

Die vorderen Beläge sind gleich nur die Hinteren unterscheiden sich in der Breite (9" --> 20mm, 10" --> 24mm).

So, jetzt sollte alles geklärt sein
Gruß,
Paichi

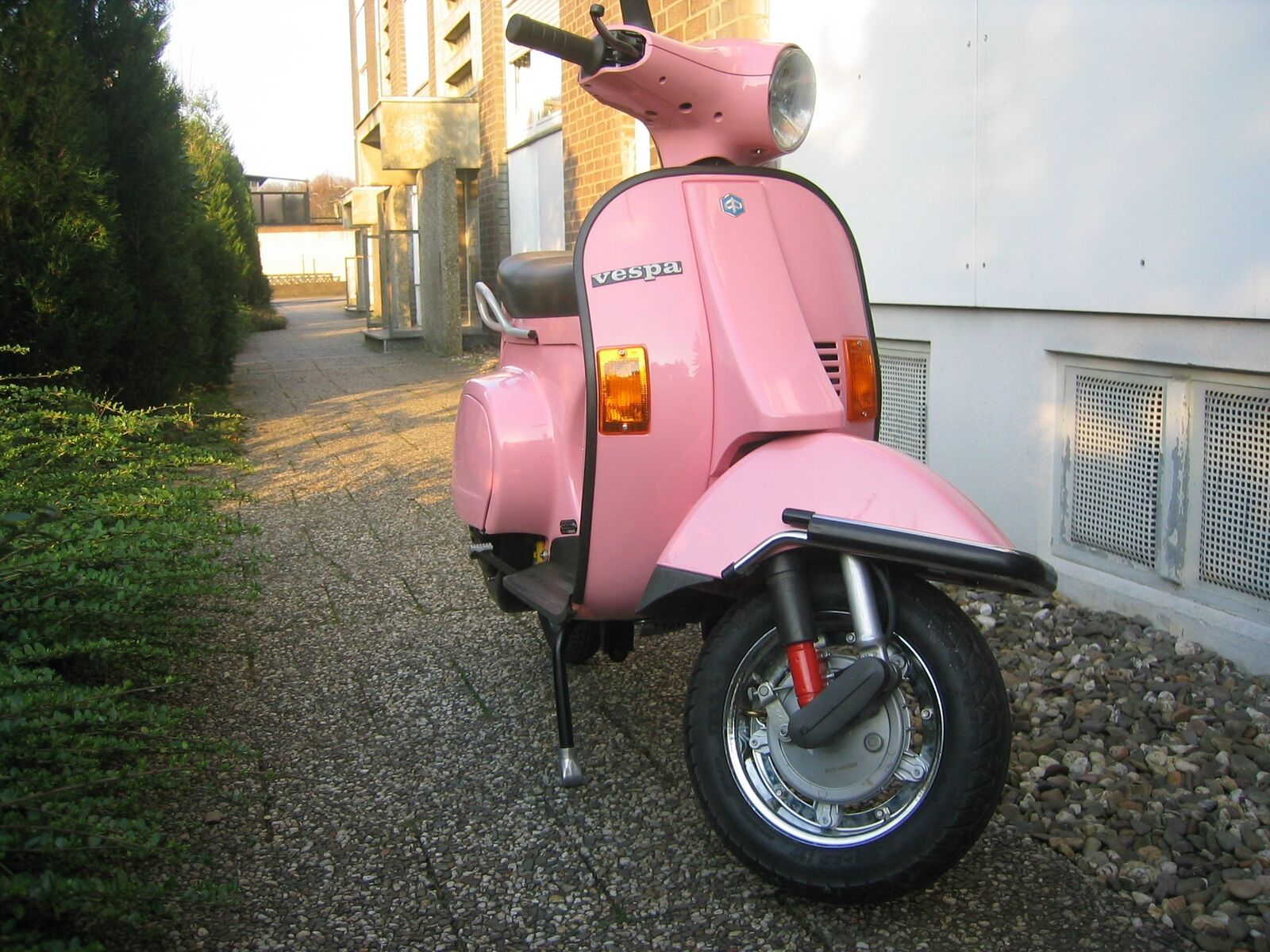

HI die Gabel schaut genau so aus, wie an meiner PK50XL2.

wenn dien vorgänger ne XL gabel (so wies aussieht) verbaut hat, hat er sich wohl sorgen um seine sicherheit gemacht. die bremse ist deutlich besser, brauchst also beläge für die XL gabel.

das funktionsprinzip ist allerdings das gleiche, aber wie oben geschrieben wird "normalerweise" die bremse mit folgenden teilen eingestellt, aber das plättchen tuts auch.

und noch sonne anschraubbare gewindestange, find ich jetzt grad nicht.

zu den belägen: wenn ich es richtig sehe unterscheiden sich die beläge der älteren smallframes von denen der pk lediglich durch ihre breite. das einfachste wäre, du fragst direkt im piaggiocenter nach oder rufst bei sip an. oder du fragst rita. oder wie auch immer

miss doch einfach die breite deiner neuen, vergleiche mit den alten, guck ob die neuen passen, nichts klappert und guck obs bremst.

Hi, das Du die Gewindestange nicht findest, liegt daran, daß die an dem Bremszug verklemmt ist. Das Ende des Zuges (die Gewindestange) wird durch die Rolle im Hebel geschoben und mit der Rändelmutter eingestellt. Man kann allso keinen Innenzug kaufen sondern nur komplett. Siehe auch beiliegerndes Bild. Wenn Du die oben abgebildete Bremstrommel wieder verwenden willst, reinige bitte GRÜNDLICH das Antriebsrad für den Tacho.

Ja das klappt. Aber ich würde das nicht machen, denn Du hantierst an der BREMSE, ich würde einen Originalzug verwenden. Wenn sich die Verklemmung löst oder verrutscht wirst Du erst vom nächsten Auto, Baum, Zaun etc. gebremst.

klaus
