Restauration PK 50 XL 2 ´91

    Hallo in die Runde,

    möchte heute hier die Restauration meiner Vespa dokumentieren.
    Habe schon seit einigen Tagen angefangen und derzeit befindet sich die Vespa zu 99% in Einzelteielen in meinem Keller.
    Aktuell verbringe ich meine Zeit mit dem Reinigen aller Teile was noch etwas zeit brauchen wird.
    Ich möchte aber versuchen wenn möglich den Motor bis Ende kommender Woche wieder zusammen zu setzen.

    Hier mal ein paar Bilder die zum aktuellen Zeitpunkt.

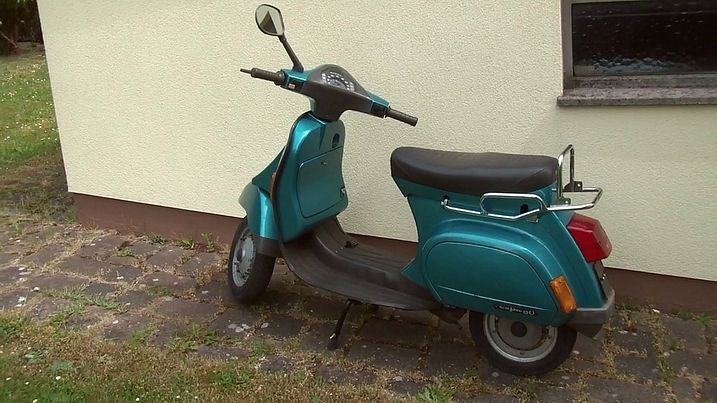

    zu Hause angekommen :)

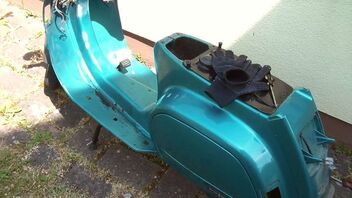

    die ersten Teile sind ab, jetzt gibt es kein zurück

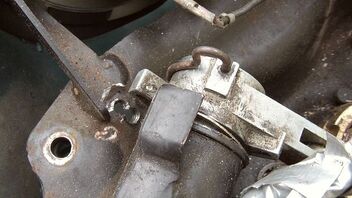

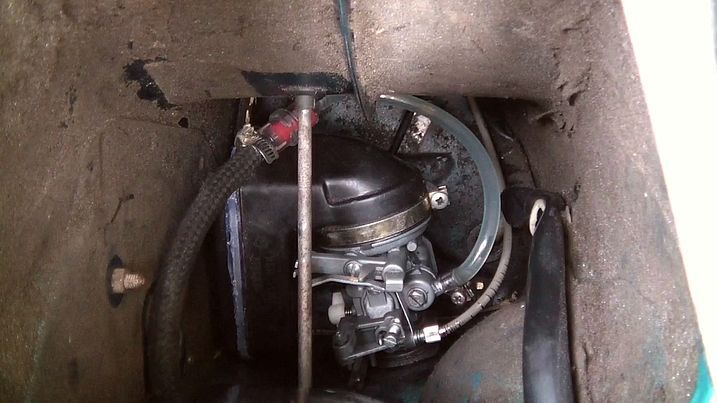

    kurzer Blick auf den Vergaser

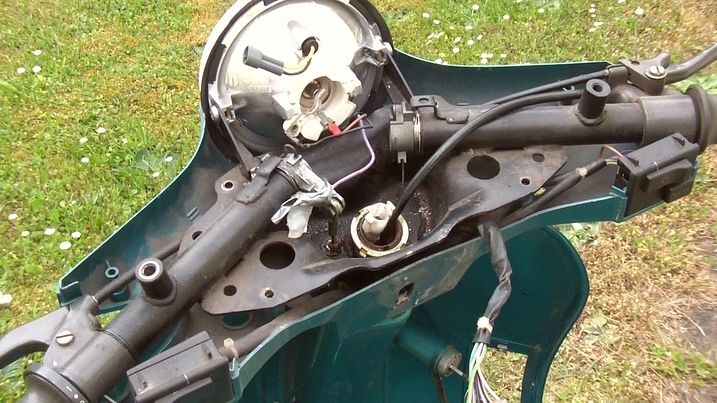

    dann geht es weiter mit der Verkleidung...

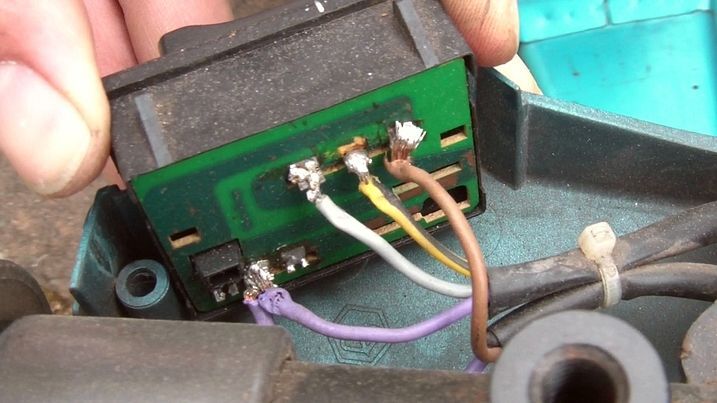

    was alles zum Vorschein kommt wenn man das Schrauben anfängt


    hier hat auch schon jemand den Bohrer angesetzt, warum auch immer

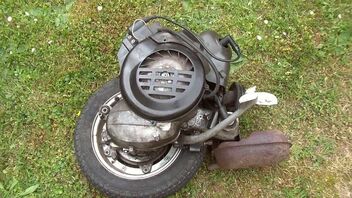

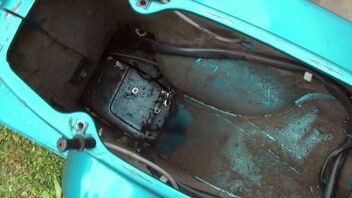

    Tank und Vergaser sind raus jetzt gehts an den Motor


    das wird noch ein Spass



    Rost ist an diesem Roller kein großes Problem

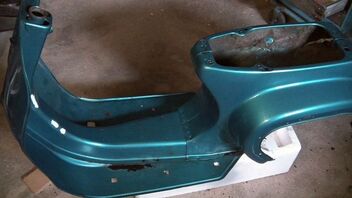

    so nun steht sie da wie Gott sie erschaffen hat :) nackt

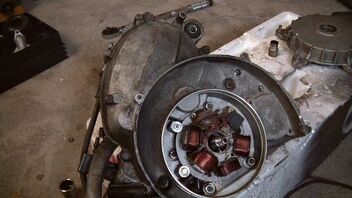

    hab mir ne Motorhalterung gebraten :) und angefagen den Motor zu zerlegen


    und weiter gehts

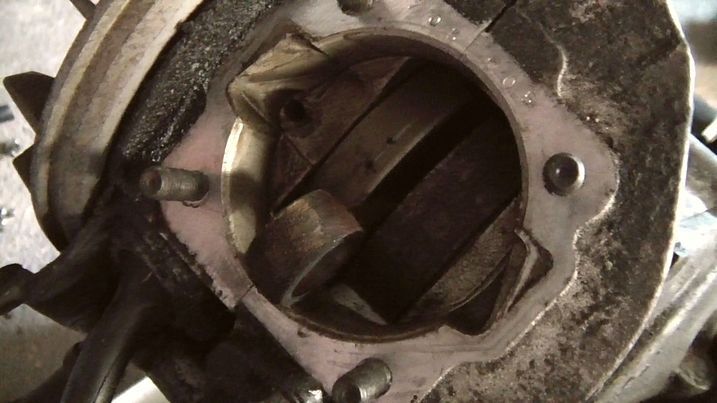

    bis hierher gings ja noch harmlos

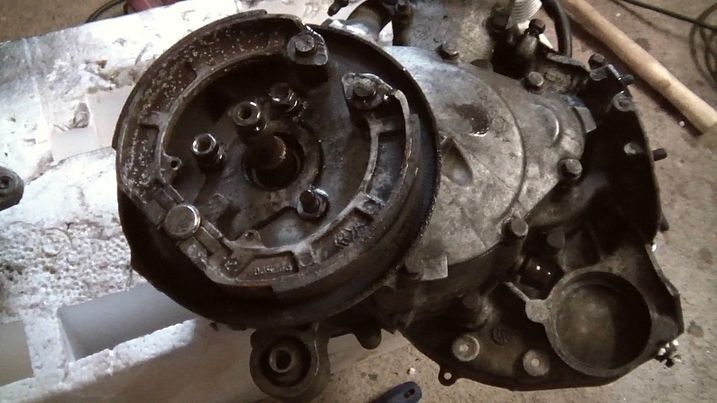

    hier hatte ich die ersten Probleme aber ging dann doch noch schmerzfrei vonstatten
    Hätte die Mutter für die Bremstrommel schon vorher angelößt :)


    hier wurde es das erste mal richtig Schei...e ohne Kupplungshalter hab ich mir fast einen abgebrochen
    Aber die Welle die hinten rausschaut die wird mich noch richtig stressen


    was wird das wohl sein? So sieht Stressbewältigung aus
    Ich hab alles versucht, erhitzen mit Heißluftföhn, Brenner, Eisspray, WD40, Abzieher, Hammer (von weich bis hart)

    Zu letzt hat nur noch die Flex geholfen, Wahnsinn. Aber jetzt ist die Hauptwelle frei.


    So das soll es gewesen sein für den ersten Post. Jetzt werde ich erstmal die Teile reinigen und dann mal alle Verschleissteile die erneuert werden müssen zusammenstellen.
    Hier wäre ich dann auf Eure Erfahrung angewiesen was noch geht oder auf alle Fälle getauscht werden muss.

    Bis dahin schönen Wochenende und bis später.

    Giuseppe

    Moin !
    Wenn alles original bleiben soll, ist es eine " normale " Überholung:
    - Dichtsatz komplett,
    - Lagersatz komplett,
    - sofern nicht schon vorhanden einen Kupplungskompressor
    ( den kann man aber auch mit einer M 12 Schraube und Mutter mit zwei in den Kupplung passenden U-Scheiben selber herstellen ),
    - schauen, wie die Kurbelwelle aussieht, Drehschieberflächen ),
    - Kupplung neu,
    - Düsen ansehen, ob es die richtigen sind,
    - Kolben / Zylinder und Kolbenringe auf Schäden etc. begutachten

    Das sollte erstmal reichen !

    Servus Volker,

    stimme Dir voll und ganz zu. Das ist keine Restauration. Hatte selber nicht gewusst wie ich es schreiben soll. Aber Überholung klingt nicht verkehrt.

    Hab jetzt mal ein paar Teile fotografiert. Ich würde gern alles was noch im Rahmen ist auch drin lassen.
    Da mir jetzt hier die Erfahrung bzw. der Vergleich zu anderen Teilen fehlt wäre ich Euch dankbar wenn Ihr mir sagen könntet ob der Verschleiss hier noch im Rahmen ist oder ob die Teile für die Tonne sind.

    Bei den Kupplungsbelegen bin ich selber schon der Meinung das die fertig ist.

    Beim Kolben würde ich neue Kolbenringe reinbauen und den Kolben selbst weiter verwenden.

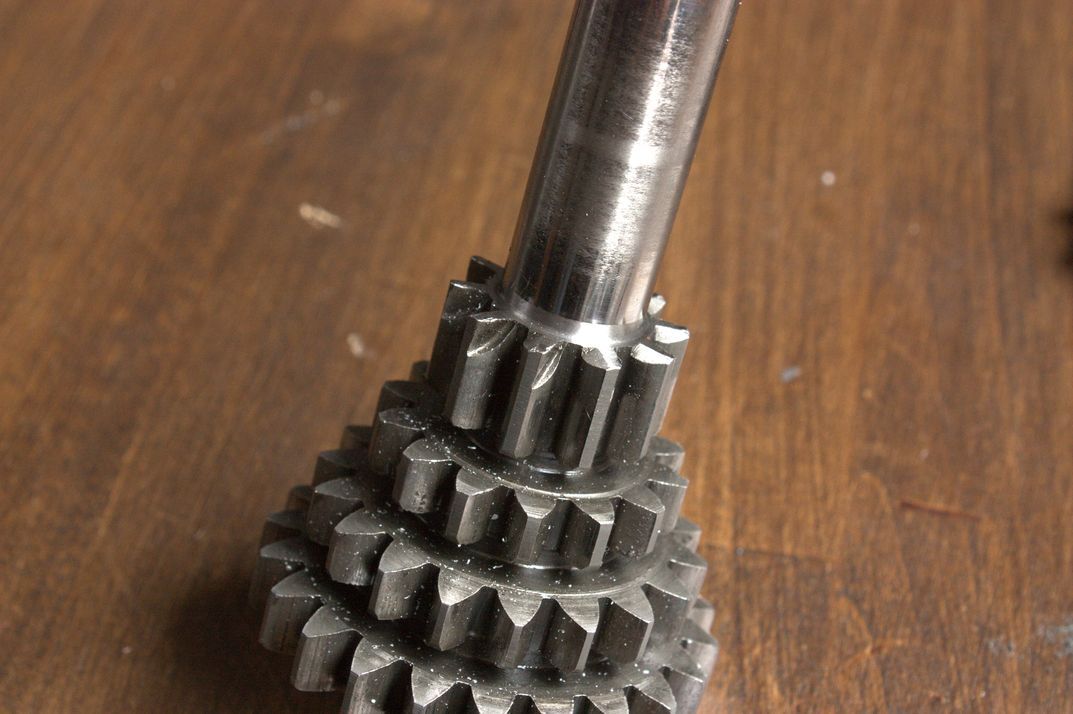

    Die hatte mir ja zu schaffen gemacht. Hier musste ich das Lager runterflexen. Leider bin ich dabei auf die Welle gekommen. Aber mal ehrlich, die kann ich wieder verwenden...

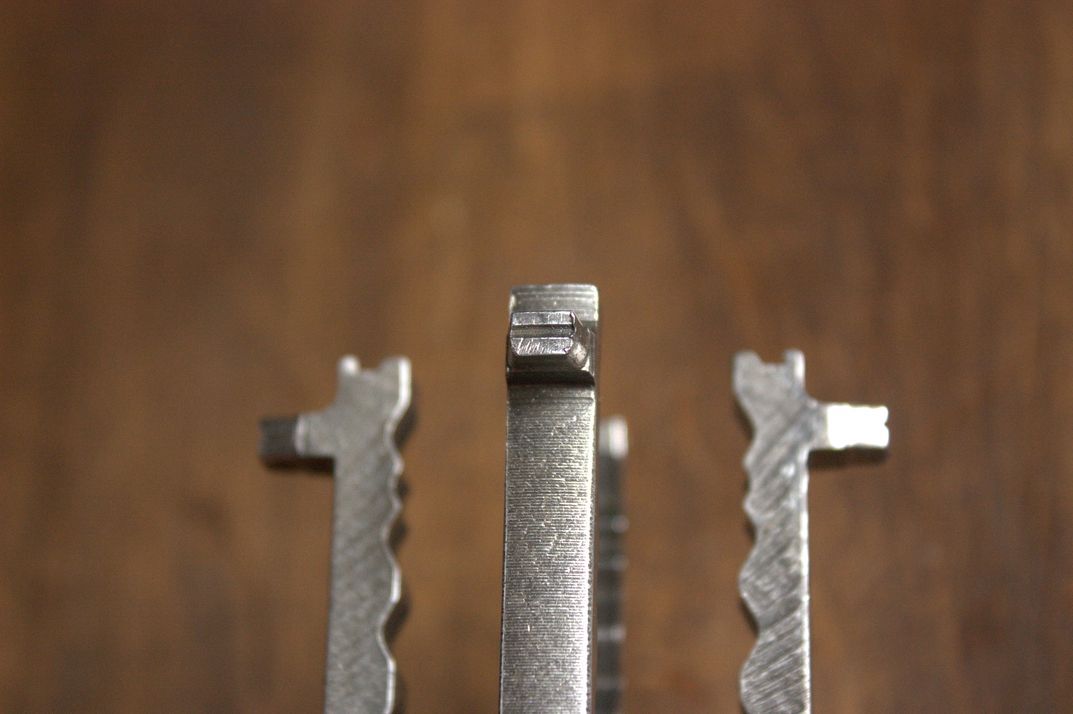

    Zur Schaltklaue kann ich sagen das hier bei der Probefahrt kein Gang rausgesprungen ist. Vielmehr hatte
    ich beim Schalten etwas Probleme den Gang reinzubekommen. Aber das würde ich vermuten liegt oder lag
    an der Kupplung


    Die sehen fertig aus


    Würde ich weiter fahren


    Hier habe ich deutlich Flächenkontakt, wenn ich das Ritzel auf die Nebenwelle stecke. Will damit sagen das nichts durchrutscht oder überspringt beim antreten


    Hier die Nebenwelle, sieht für mich gut aus



    Tja, der sieht für mich auf den ersten Blick aus als hätte er schon einiges mitgemacht.
    Kompression war soweit ich das beurteilen kann gut


    Da bin ich mal gespannt, hoffentlich wird es nicht ganz so teuer ;)

    Gruß

    Giuseppe

    P.S. Kann mir jemand sagen ob ein SKF C4 Kurbelwellenlager original bei einer 91er Vespa ist.
    Wenn nicht wurde der Motor schon einmal geöffnet.

    moin moin

    ich denke die gebohrten Löcher auf Bild 6 waren mal für eine Schaltsperre / Anschlag damit man nicht in den 3ten und 4ten schalten kann.
    Wahrscheinlich war deine PK mal als Mofa umgerüstet...

    Lg Micha

    Mit Überholung war nur gemeint, dass es sich hierbei wohl um kein High End Monster handeln wird,
    sondern der Motor nur ganz normal überholt wird.
    Restauration kannst Du es trotzdem nennen.
    M.E. ist der Kolben hin, zumindest würde ich den samt Zylinder neu nehmen.
    Wenn beim Fahren kein Gang herausgesprungen war, würde ich die Schaltklaue nicht neu nehmen.
    Die Kupplung sollte man immer neu machen.
    Die Hauptwelle würde ich für mich weiter fahren, wenn es eine Reparatur für andere wäre, würde ich sie neu nehmen.
    Ein bisschen entgraten würde ich den Spalt aber schon.
    Zumindest der abgebildete Bremsbelag sieht gut aus, das Kickerritzel und die Nebenwelle auch ( nach meinem Dafürhalten ).
    Was für Bohrungen damicha78 meint, weiß ich nicht.
    Dass Lager von SKF verbaut sind, ist wohl normal.

    Gruß

    Hallo und danke für die Antworten.
    Werde auf alle Fälle die Kupplungsscheiben tauschen.
    Beim Kolben bin ich gerade etwas am grübeln.

    Ich habe eine PK 50 XL 2. Das heißt für mich so unterm Strich 50 ccm und 50 km/h.
    Soweit richtig? Denke ja.

    Jetzt habe ich gemessen das der Kolben 50mm im Durchmesser hat. Wenn ich jetzt nach nem 50mm Kolben suche, finde ich nur Kolben die bei 50mm Kolbendurchmesser mit 85 ccm angegeben werden.

    Bedeutet dies jetzt im Umkehrschluss das ich hier eine illegal motorisierte Vespa habe???
    Ist ein 50ccm Kolben nicht 38,4mm im Durchmesser.

    Gruß

    Giuseppe

    Die Kubikzahl ergibt sich durch den DurchMesser vom Kolben und Hub der Kurbelwelle. 50 Kubik heisst nicht das du einen 50mm Kolben hast.

    Du solltest einen 38,4 mm Kolben in dem Zylinder vorfinden, eventuell minimal Größer wenn der Zylinder auf ein Übermaß gehohnt wurde. Das exakte Maß lässt sich aber nur mit einer (zuvor kalibrierten) Bügelmessschraube ermitteln.
    Zum Unterscheiden zwischen 50,75 oder mehr Kubik reicht aber ein Messschieber

    Guten Morgen,


    "50 Kubik heisst nicht das du einen 50mm Kolben hast."

    Das meinte ich ja nicht. Ich sagte ja das ein 50mm Kolben 85ccm bringt.

    Das aber die 50ccm Kolben einen Durchmesser von 38,4 haben.

    Also ist der Kolben in meiner Vespa jetzt illegal drin oder?

    Gruß

    Giuseppe

    Wenn Du einen größeren Kolben als 38,4 mm hast, dann hast Du auch eine höhere Kubickzahl.
    D.h., dass Du Dir sowieso einen neuen Satz mit 50 ccm kaufen musst, sofern Du das Illegale an Deinem Motor wieder abstellen willst.
    B.t.w.: In Deinem Falle heißt 50 ccm = 50 km/h.

    Edith ruft: Du warst schneller !

    Vielleicht sonst einfach mal unten am Zylinderfuß nachschauen, ob da eventuell DR oder anderes draufsteht...

    Über Spritverbrauch spricht man nicht. Man hat ihn.

    Hi,

    auf dem Zylinder steht DR auf dem Kolben auch. Also nicht Original. Der fliegt raus.
    Hey Holger hoffe die Restauration ist gut ausgegangen.

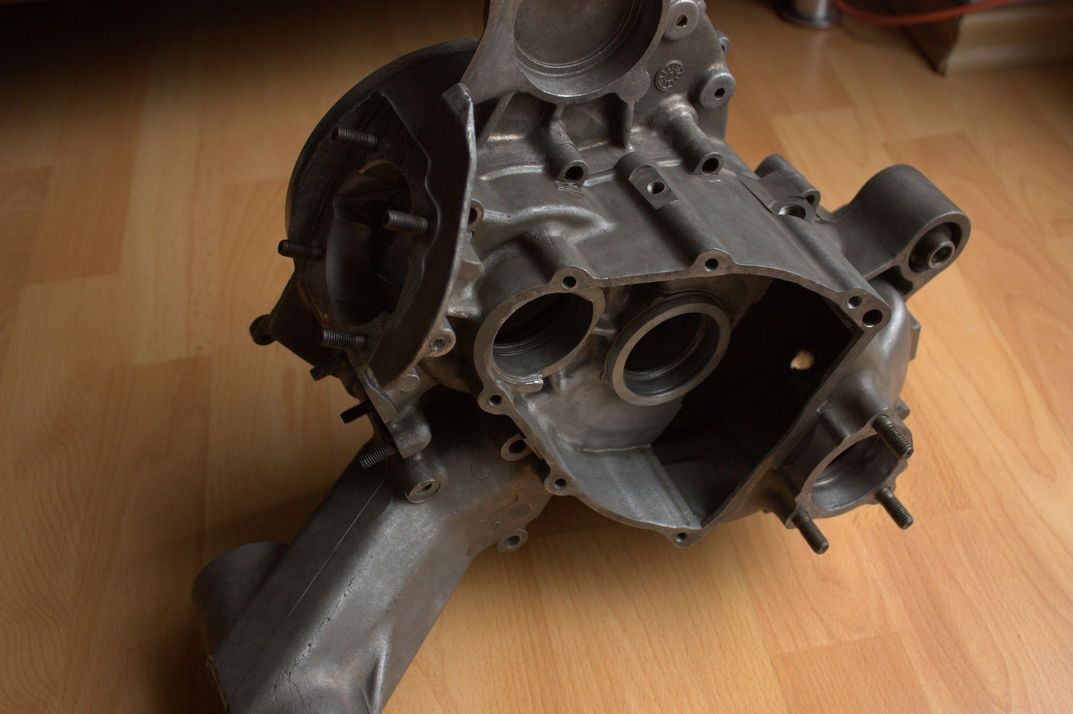

    So Leute hier das gereinigte Motorgehäuse, merh werde ich nicht machen. Kein Strahlen oder Lackieren.

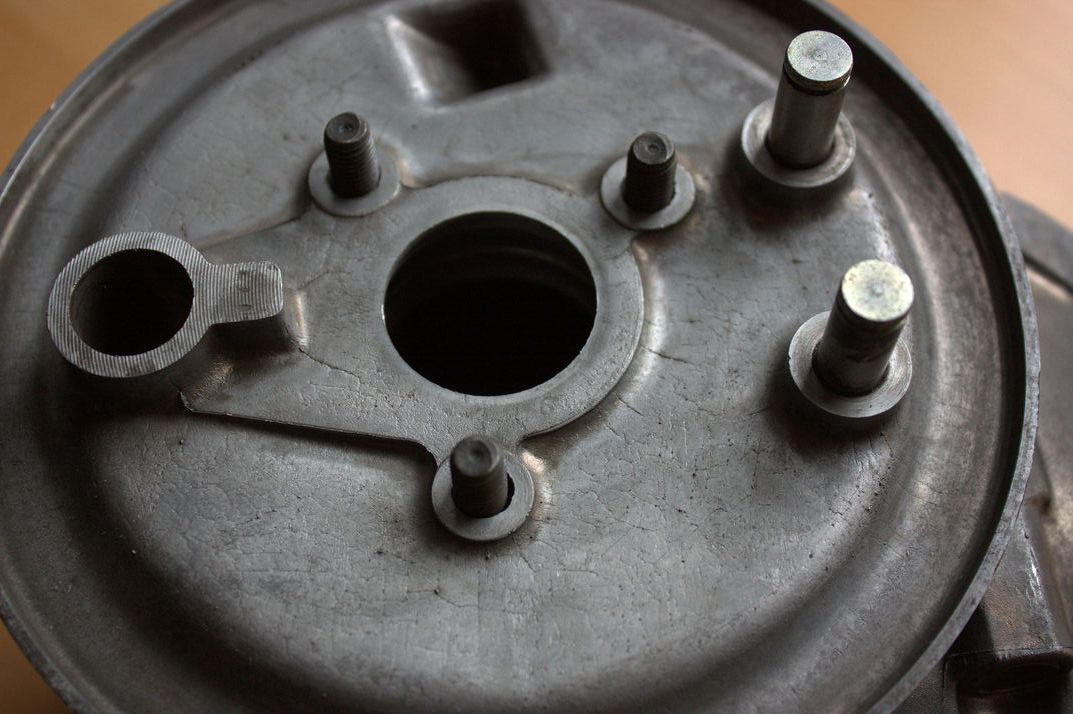

    Unten habe ich noch die Ankerplatte reingestellt, die hat über die gesamte Fläche solche Riefen, ist das produktionsbedingt oder fliegt die mir bald um die Ohren?

    Gruß

    Giuseppe


    Ist nicht neu aber vom groben Dreck befreit


    Sind solche Riefen, Kratzer oder wie man sie nennen mag normal?


    P.S. Überlege gerade mir einen DR 50ccm Zylinder zu holen. Da ich hier keine Erfahrungen habe, frage ich mal in die Runde.
    Kann ich den Zylinder mit einem SHB 16/15F Vergaser und dem Standartauspuff der PK50XL2 fahren ohne Probleme oder Einschränkungen?
    In der Artikelbeschreibung lese ich nur "läuft gut mit einem ET3 Auspuff und einem 16/16 SHB.

    2 Mal editiert, zuletzt von Gui (June 18, 2015 at 11:43)

    Die paar Riefen oder was da zu sehen sein soll, sind marginal. Brauchst dir keine Sorgen zu machen. Der Zylinder wird auch mit deinem 16.15er und Ori-Pott laufen. Erwarte da aber keine Wunder. Ggfls. muss die HD im Gaser noch gewechselt werden (etwas größer). Auf welche kann ich dir nicht sagen. Da müssen andere her, die so ein "Fuffi-Geraffel" fahren. :D Wieso sonst nicht einen 75er Zylinder? Ist genauso illegal wie der DR50 und du kannst im Verkehr etwas besser mitschwimmen und bist keine Wanderdüne mehr.... :whistling:

    Über Spritverbrauch spricht man nicht. Man hat ihn.

    Fuffi-Geraffel? Entschuldige, das immerhin eine Vespa :) Auf der anderen Seite, ob ich mit 50 oder 60 über die Landstrasse tucker macht nicht wirklich nen Unterschied.

    Was den DR50 angeht ist dieser nur so lange illegal wie ich ihn nicht eintragen lasse oder?

    Bei nem 75 aber muss ich ihn eintragen lassen und ich brauche ein größeres Kennzeichen, Versicherung und Steuer blablabla... Oder sehe ich das falsch?
    Ausserdem könnte die 50er auch meine Frau fahren. Die hat nämlich keinen Zweiradführerschein.

    Belehrt mich eines Besseren wenn ich falsch liege.

    Gruß

    Giuseppe

    Soweit korrekt. Wenn du den DR50 eintragen läßt und die Geschwindigkeit der in der ABE eingetragenen entspricht ist das legal.
    Wobei du bei einem 75er keine Steuer bezahlen mußt und die Versicherung, je nach deinem SF-Rabatt, nicht unbedingt teuer ist. Allerdings gibt es ein größeres Kennzeichen und TÜV-Pflicht. Dafür ist der Roller deiner, da deine Frau dann nicht mehr damit fahren darf.
